Lieferumfang; Optionale Zusatzausrüstung; O-Modul (Optionales Erweiterungsmodul); Technische Daten - Reflex Reflexomat Touch RS 90/1 T Betriebsanleitung

I/O-Modul (optionales Erweiterungsmodul)
4.5

Lieferumfang

Der Lieferumfang wird auf dem Lieferschein beschrieben und der Inhalt auf der
Verpackung angezeigt.
Prüfen Sie sofort nach dem Wareneingang die Lieferung auf Vollständigkeit und
Beschädigungen. Zeigen Sie Transportschäden sofort an.
Grundausrüstung zur Druckhaltung:
• Steuereinheit mit 1 oder 2 Kompressoren inklusive Druckluftleitung(en).
• Grundgefäß mit flexiblem Wasseranschluss.
• Druckmessdose „LIS" zur Niveaumessung.
4.6 Optionale Zusatzausrüstung
• Folgegefäße mit Anschlusssets zum Grundgefäß.
• Für die Nachspeisung von Wasser
– Nachspeisung ohne Pumpe:
• Magnetventil „Fillvalve" mit Kugelhahn und Reflex Fillset bei
Nachspeisung mit Trinkwasser.
– Nachspeisung mit Pumpe:
• Reflex Fillcontrol Auto, mit integrierter Pumpe und einem
Netztrennbehälter, oder Auto Compact
• Für die Nachspeisung und Entgasung von Wasser:
– Reflex Servitec S
– Reflex Servitec 35-95
• Fillset für die Nachspeisung mit Trinkwasser.
– Mit integrierten Systemtrenner, Wasserzähler, Schmutzfänger und
Absperrungen für die Nachspeiseleitung „WC".
• Fillset Impuls mit Kontaktwasserzähler FQIRA+ für die Nachspeisung mit
Trinkwasser.
• Fillsoft für die Enthärtung oder Entsalzung des Nachspeisewassers aus dem
Trinkwassernetz.
– Fillsoft wird zwischen Fillset und dem Gerät geschaltet. Die
Steuerung des Gerätes wertet die Nachspeisemengen aus und
signalisiert den erforderlichen Wechsel der Enthärtungspatronen.
• Optionale Erweiterungen für Reflex - Steuerungen:
– I/O Module für die klassische Kommunikation, siehe Kapitel 5 "I/O-
Modul (optionales Erweiterungsmodul)" auf Seite 6.
– Master-Slave-Connect für Verbundschaltungen mit maximal 10
Geräten.
– Bus-Module:
• Profibus DP
• Ethernet
• Membranbruchmelder
 Hinweis!
Mit den Zusatzausrüstungen werden separate Betriebsanleitungen
ausgeliefert.

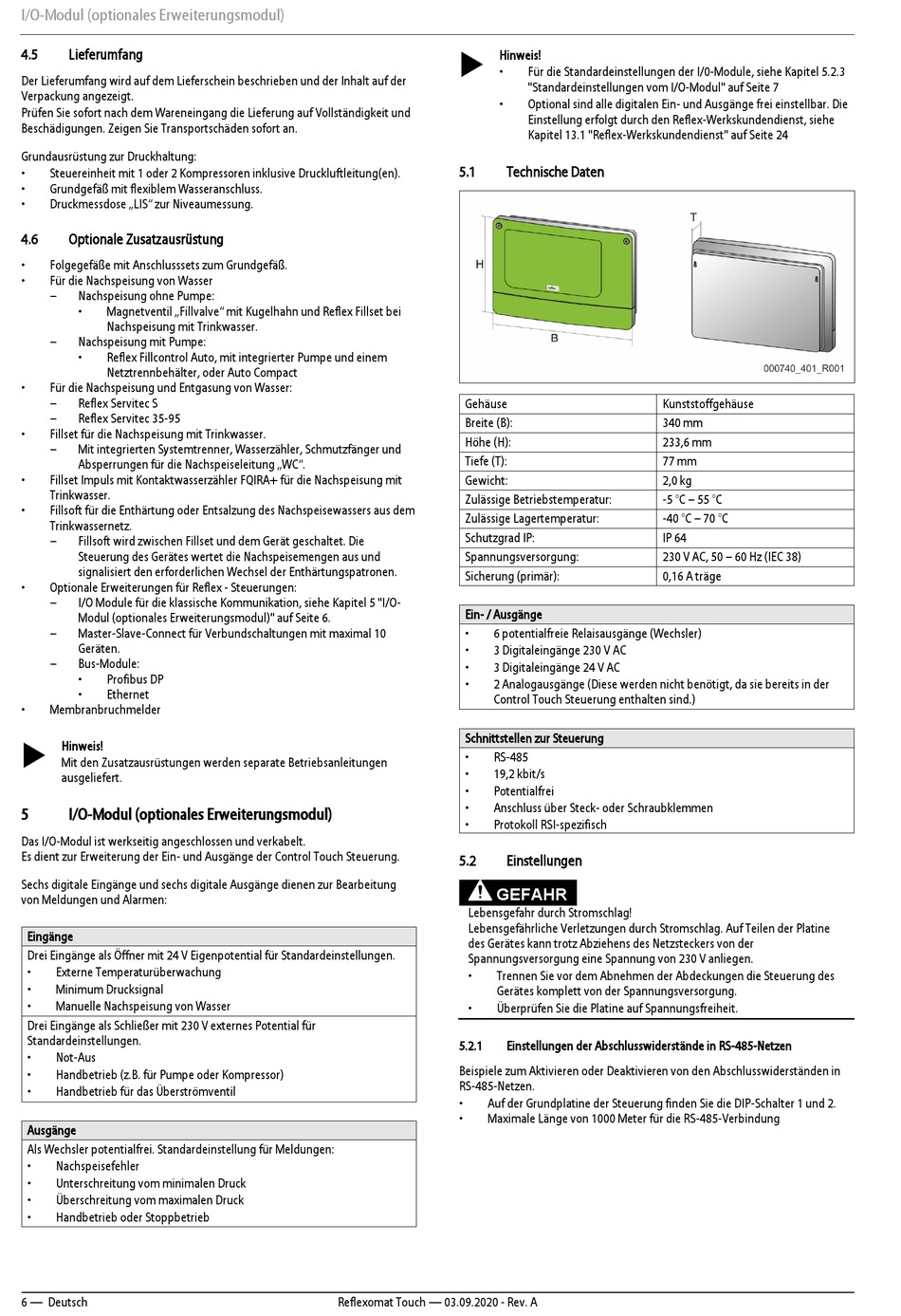

5 I/O-Modul (optionales Erweiterungsmodul)
Das I/O-Modul ist werkseitig angeschlossen und verkabelt.
Es dient zur Erweiterung der Ein- und Ausgänge der Control Touch Steuerung.
Sechs digitale Eingänge und sechs digitale Ausgänge dienen zur Bearbeitung
von Meldungen und Alarmen:
Eingänge
Drei Eingänge als Öffner mit 24 V Eigenpotential für Standardeinstellungen.
• Externe Temperaturüberwachung
• Minimum Drucksignal
• Manuelle Nachspeisung von Wasser
Drei Eingänge als Schließer mit 230 V externes Potential für
Standardeinstellungen.
• Not-Aus
• Handbetrieb (z.B. für Pumpe oder Kompressor)
• Handbetrieb für das Überströmventil
Ausgänge
Als Wechsler potentialfrei. Standardeinstellung für Meldungen:
• Nachspeisefehler
• Unterschreitung vom minimalen Druck
• Überschreitung vom maximalen Druck
• Handbetrieb oder Stoppbetrieb
6 — Deutsch
 Hinweis!
•
•
5.1

Technische Daten

Gehäuse
Breite (B):
Höhe (H):
Tiefe (T):
Gewicht:
Zulässige Betriebstemperatur:
Zulässige Lagertemperatur:
Schutzgrad IP:
Spannungsversorgung:
Sicherung (primär):
Ein- / Ausgänge
• 6 potentialfreie Relaisausgänge (Wechsler)
• 3 Digitaleingänge 230 V AC
• 3 Digitaleingänge 24 V AC
• 2 Analogausgänge (Diese werden nicht benötigt, da sie bereits in der
Control Touch Steuerung enthalten sind.)
Schnittstellen zur Steuerung
• RS-485
• 19,2 kbit/s
• Potentialfrei
• Anschluss über Steck- oder Schraubklemmen
• Protokoll RSI-spezifisch
5.2

Einstellungen

GEFAHR
Lebensgefahr durch Stromschlag!
Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine
des Gerätes kann trotz Abziehens des Netzsteckers von der
Spannungsversorgung eine Spannung von 230 V anliegen.
• Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des
Gerätes komplett von der Spannungsversorgung.
• Überprüfen Sie die Platine auf Spannungsfreiheit.
5.2.1 Einstellungen der Abschlusswiderstände in RS-485-Netzen
Beispiele zum Aktivieren oder Deaktivieren von den Abschlusswiderständen in
RS-485-Netzen.
• Auf der Grundplatine der Steuerung finden Sie die DIP-Schalter 1 und 2.
• Maximale Länge von 1000 Meter für die RS-485-Verbindung
Reflexomat Touch — 03.09.2020 - Rev. A
Für die Standardeinstellungen der I/0-Module, siehe Kapitel 5.2.3
"Standardeinstellungen vom I/O-Modul" auf Seite 7
Optional sind alle digitalen Ein- und Ausgänge frei einstellbar. Die
Einstellung erfolgt durch den Reflex-Werkskundendienst, siehe
Kapitel 13.1 "Reflex-Werkskundendienst" auf Seite 24
Kunststoffgehäuse
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A träge
