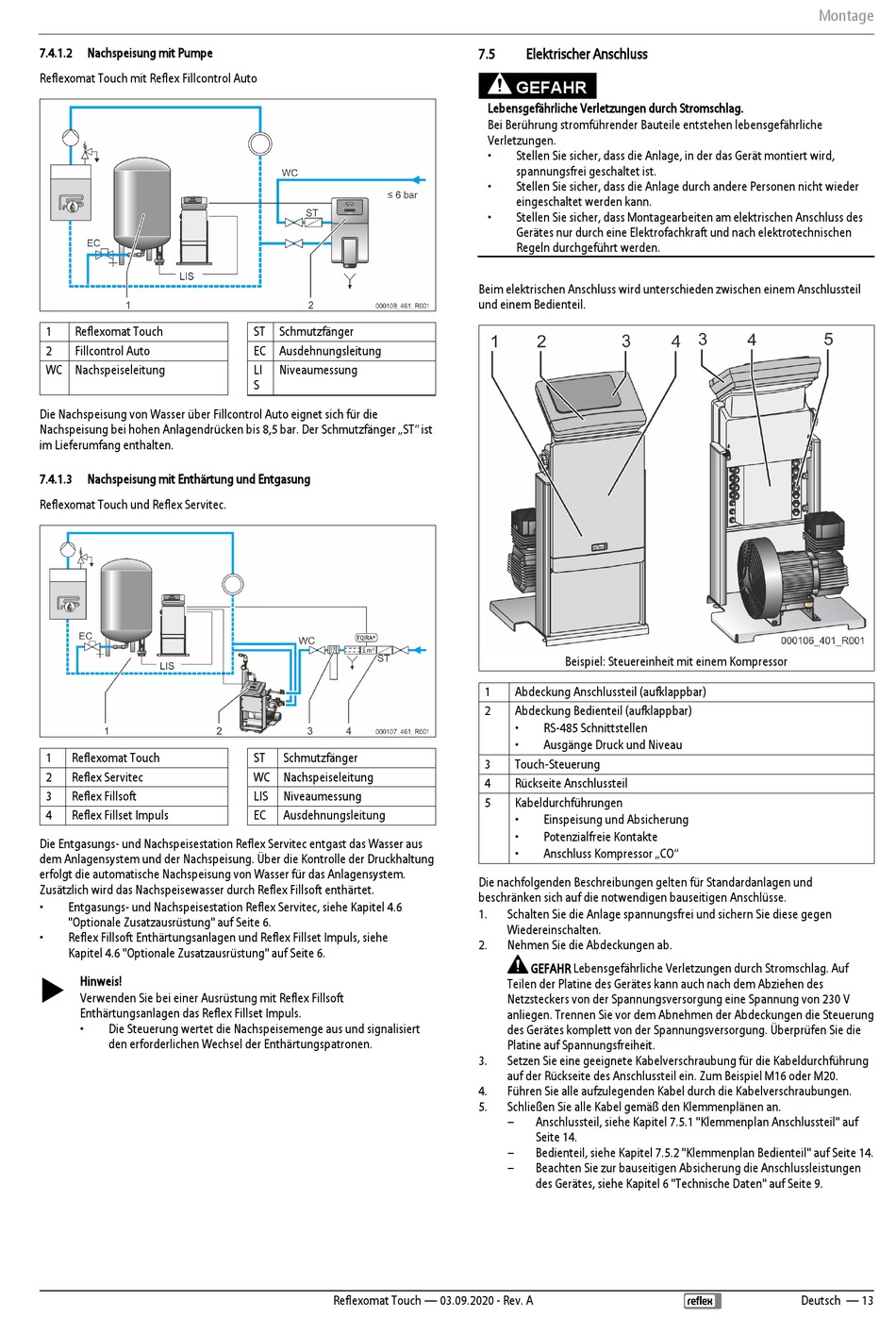

7.4.1.2

Nachspeisung mit Pumpe

Reflexomat Touch mit Reflex Fillcontrol Auto
1 Reflexomat Touch
2 Fillcontrol Auto
WC Nachspeiseleitung
Die Nachspeisung von Wasser über Fillcontrol Auto eignet sich für die
Nachspeisung bei hohen Anlagendrücken bis 8,5 bar. Der Schmutzfänger „ST" ist
im Lieferumfang enthalten.
7.4.1.3 Nachspeisung mit Enthärtung und Entgasung
Reflexomat Touch und Reflex Servitec.
1 Reflexomat Touch
2 Reflex Servitec
3 Reflex Fillsoft
4 Reflex Fillset Impuls
Die Entgasungs- und Nachspeisestation Reflex Servitec entgast das Wasser aus
dem Anlagensystem und der Nachspeisung. Über die Kontrolle der Druckhaltung
erfolgt die automatische Nachspeisung von Wasser für das Anlagensystem.
Zusätzlich wird das Nachspeisewasser durch Reflex Fillsoft enthärtet.
• Entgasungs- und Nachspeisestation Reflex Servitec, siehe Kapitel 4.6
"Optionale Zusatzausrüstung" auf Seite 6.
• Reflex Fillsoft Enthärtungsanlagen und Reflex Fillset Impuls, siehe
Kapitel 4.6 "Optionale Zusatzausrüstung" auf Seite 6.
 Hinweis!
Verwenden Sie bei einer Ausrüstung mit Reflex Fillsoft
Enthärtungsanlagen das Reflex Fillset Impuls.
• Die Steuerung wertet die Nachspeisemenge aus und signalisiert
den erforderlichen Wechsel der Enthärtungspatronen.
ST Schmutzfänger
EC Ausdehnungsleitung
LI Niveaumessung
S
ST Schmutzfänger
WC Nachspeiseleitung
LIS Niveaumessung
EC Ausdehnungsleitung
Reflexomat Touch — 03.09.2020 - Rev. A
7.5

Elektrischer Anschluss

GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
• Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
• Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
• Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
Beim elektrischen Anschluss wird unterschieden zwischen einem Anschlussteil
und einem Bedienteil.
Beispiel: Steuereinheit mit einem Kompressor
1 Abdeckung Anschlussteil (aufklappbar)
2 Abdeckung Bedienteil (aufklappbar)
• RS-485 Schnittstellen
• Ausgänge Druck und Niveau
3 Touch-Steuerung
4 Rückseite Anschlussteil
5 Kabeldurchführungen
• Einspeisung und Absicherung
• Potenzialfreie Kontakte
• Anschluss Kompressor „CO"
Die nachfolgenden Beschreibungen gelten für Standardanlagen und
beschränken sich auf die notwendigen bauseitigen Anschlüsse.
1. Schalten Sie die Anlage spannungsfrei und sichern Sie diese gegen
Wiedereinschalten.
2. Nehmen Sie die Abdeckungen ab.
GEFAHR Lebensgefährliche Verletzungen durch Stromschlag. Auf
Teilen der Platine des Gerätes kann auch nach dem Abziehen des
Netzsteckers von der Spannungsversorgung eine Spannung von 230 V
anliegen. Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung
des Gerätes komplett von der Spannungsversorgung. Überprüfen Sie die
Platine auf Spannungsfreiheit.
3. Setzen Sie eine geeignete Kabelverschraubung für die Kabeldurchführung
auf der Rückseite des Anschlussteil ein. Zum Beispiel M16 oder M20.
4. Führen Sie alle aufzulegenden Kabel durch die Kabelverschraubungen.
5. Schließen Sie alle Kabel gemäß den Klemmenplänen an.
– Anschlussteil, siehe Kapitel 7.5.1 "Klemmenplan Anschlussteil" auf
Seite 14.
– Bedienteil, siehe Kapitel 7.5.2 "Klemmenplan Bedienteil" auf Seite 14.
– Beachten Sie zur bauseitigen Absicherung die Anschlussleistungen
des Gerätes, siehe Kapitel 6 "Technische Daten" auf Seite 9.
Montage
Deutsch — 13
