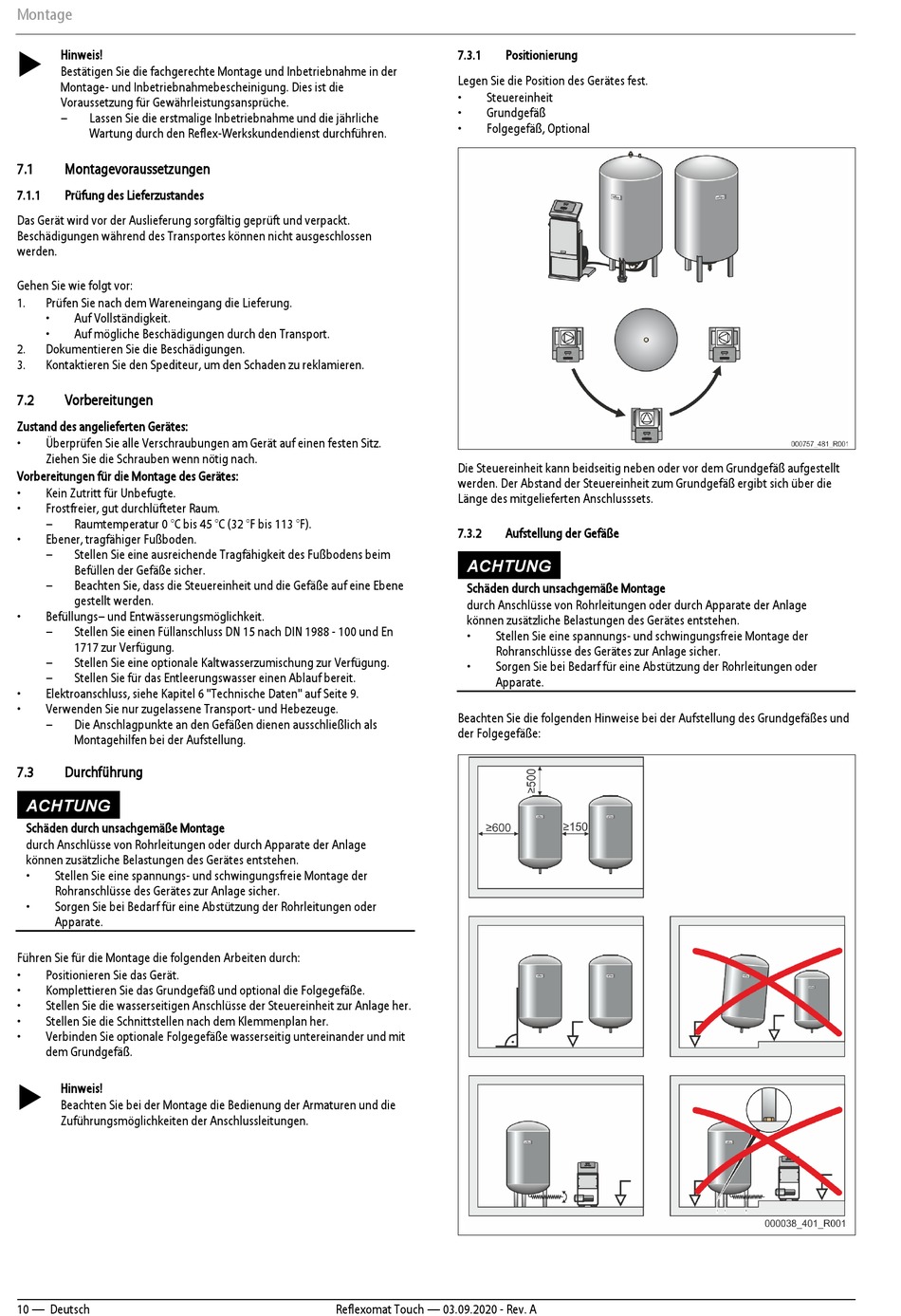

Montage
 Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage- und Inbetriebnahmebescheinigung. Dies ist die
Voraussetzung für Gewährleistungsansprüche.
– Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
7.1

Montagevoraussetzungen

7.1.1 Prüfung des Lieferzustandes
Das Gerät wird vor der Auslieferung sorgfältig geprüft und verpackt.
Beschädigungen während des Transportes können nicht ausgeschlossen
werden.
Gehen Sie wie folgt vor:
1. Prüfen Sie nach dem Wareneingang die Lieferung.
• Auf Vollständigkeit.
• Auf mögliche Beschädigungen durch den Transport.
2. Dokumentieren Sie die Beschädigungen.
3. Kontaktieren Sie den Spediteur, um den Schaden zu reklamieren.
7.2

Vorbereitungen

Zustand des angelieferten Gerätes:
• Überprüfen Sie alle Verschraubungen am Gerät auf einen festen Sitz.
Ziehen Sie die Schrauben wenn nötig nach.
Vorbereitungen für die Montage des Gerätes:
• Kein Zutritt für Unbefugte.
• Frostfreier, gut durchlüfteter Raum.
– Raumtemperatur 0 °C bis 45 °C (32 °F bis 113 °F).
• Ebener, tragfähiger Fußboden.
– Stellen Sie eine ausreichende Tragfähigkeit des Fußbodens beim
Befüllen der Gefäße sicher.
– Beachten Sie, dass die Steuereinheit und die Gefäße auf eine Ebene
gestellt werden.
• Befüllungs– und Entwässerungsmöglichkeit.
– Stellen Sie einen Füllanschluss DN 15 nach DIN 1988 - 100 und En
1717 zur Verfügung.
– Stellen Sie eine optionale Kaltwasserzumischung zur Verfügung.
– Stellen Sie für das Entleerungswasser einen Ablauf bereit.
• Elektroanschluss, siehe Kapitel 6 "Technische Daten" auf Seite 9.
• Verwenden Sie nur zugelassene Transport- und Hebezeuge.
– Die Anschlagpunkte an den Gefäßen dienen ausschließlich als
Montagehilfen bei der Aufstellung.
7.3 Durchführung
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage
können zusätzliche Belastungen des Gerätes entstehen.
• Stellen Sie eine spannungs- und schwingungsfreie Montage der
Rohranschlüsse des Gerätes zur Anlage sicher.
• Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
Führen Sie für die Montage die folgenden Arbeiten durch:
• Positionieren Sie das Gerät.
• Komplettieren Sie das Grundgefäß und optional die Folgegefäße.
• Stellen Sie die wasserseitigen Anschlüsse der Steuereinheit zur Anlage her.
• Stellen Sie die Schnittstellen nach dem Klemmenplan her.
• Verbinden Sie optionale Folgegefäße wasserseitig untereinander und mit
dem Grundgefäß.

Hinweis!
Beachten Sie bei der Montage die Bedienung der Armaturen und die
Zuführungsmöglichkeiten der Anschlussleitungen.
10 — Deutsch
7.3.1

Positionierung

Legen Sie die Position des Gerätes fest.
• Steuereinheit
• Grundgefäß
• Folgegefäß, Optional
Die Steuereinheit kann beidseitig neben oder vor dem Grundgefäß aufgestellt
werden. Der Abstand der Steuereinheit zum Grundgefäß ergibt sich über die
Länge des mitgelieferten Anschlusssets.
7.3.2 Aufstellung der Gefäße
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage
können zusätzliche Belastungen des Gerätes entstehen.
• Stellen Sie eine spannungs- und schwingungsfreie Montage der
Rohranschlüsse des Gerätes zur Anlage sicher.
• Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
Beachten Sie die folgenden Hinweise bei der Aufstellung des Grundgefäßes und
der Folgegefäße:
