Diese Betriebsanleitung ist eine wesentliche Hilfe zur sicheren und einwandfreien Funktion des Speichers. Für Schäden, die durch Nichtbeachtung dieser Betriebsanleitung entstehen, übernimmt die Firma Reflex Winkelmann GmbH keine Haftung. Zusätzlich sind die nationalen gesetzlichen Regelungen und Bestimmungen im Aufstellungsland einzuhalten (Unfallverhütung, Umweltschutz, sicherheits- und fachgerechtes Arbeiten etc.).
Technische Daten Vorschriften Für den Einbau und den Betrieb die Normen, Vorschriften und Richtlinien beachten: • DIN EN 806 • DIN EN 1717: 2011-08 • DIN 1988 • DIN 4708 • EN 12975 • pr EN 12897: 2014 • DVGW –...
Seite 6
Technische Daten Höhe Heizung Muffe für EEHR Solar Blindflansch Heizungsrücklauf Warmwasser Kaltwasser Zirkulation Durchmesser Heizungsvorlauf Inhalt (l) Ø D (mm) Höhe H (mm) gesamt Trinkwasser AI 150/1M 152,4 1171 AI 200/1M 190,4 1434 AI 300/1M 293,6 1793 AI 400/1M 378,2 1590 AI 500/1M 477,0...
Seite 7
Technische Daten Warmwasser L Kaltwasser A (mm) (mm) AI 150/1M ¾" 1112 ¾" AI 200/1M ¾" 1371 ¾" AI 300/1M 1" 1731 1" AI 400/1M 1" 1526 1" AI 500/1M 1" 1887 1" E-Muffe für EEHR h (mm) Einbautiefe (mm) AI 150/1M 1½"...
Seite 8
Technische Daten Anschlussschema - Druckverluste AI 150/1M - AI 200/1M AI 150/1M AI 200/1M C [m³/h] AI 300/1M - AI 400/1M - AI 500/1M AI 300/1M AI 400/1M AI 500/1M C [m³/h] Δp [mbar] = Druckabfall durch den Heizwassererwärmer C [m³/h] = Heizwasserdurchflussmenge 8 —...
Montage Montage WARNUNG Verletzungsgefahr durch hohes Gewicht Die Gefäße haben ein hohes Gewicht. Dadurch besteht die Gefahr von körperlichen Schäden und Unfällen. • Verwenden Sie für den Transport und für die Montage geeignete Hebezeuge. VORSICHT Verbrennungsgefahr Austretendes, heißes Medium kann zu Verbrennungen führen. •...
Montage Montage des Speichers Führen Sie den Anschluss des Speichers an die Kaltwasserleitung nach DIN 1988 durch. Warmwasser (WW) Kaltwasser (KW) Zirkulation (ZK) Absperrventil Heizungsvorlauf (HV) Rückflussverhinderer (Rohrtrenner) Heizkessel (HK) Membran-Druckausdehnungsgefäß Heizungsrücklauf (HR) Entleerung Hinweis! Vermeiden Sie die Eigenzirkulation des Wassers. •...
Inbetriebnahme ACHTUNG Geräteschaden durch unsachgemäße Montage des Sicherheitsventils. Bei unsachgemäßer Montage des Sicherheitsventils können, durch Überschreiten des Zulässigen Betriebsdrucks, Schäden am Gerät entstehen. • Setzen Sie ein baumustergeprüftes Sicherheitsventil ein. • Verwenden Sie ein Sicherheitsventil mit einer Absicherung von maximal 10 bar. •...
Außerbetriebnahme Außerbetriebnahme Nehmen Sie den Speicher außer Betrieb, wenn das in der Betriebsanleitung des Heizgeräts gefordert ist, siehe Kapitel 8.1 "Entleeren" auf Seite Hinweis! Entleeren Sie den Speicher bei der Außerbetriebnahme. • Bei Frostgefahr. • Bei der Wartung. Wartung VORSICHT Verbrennungsgefahr Austretendes, heißes Medium kann zu Verbrennungen führen.
Entsorgung / Recycling Fehlersuche und Fehlerbehebung Hinweis! Ungewöhnliche Geräuschentwicklungen entstehen durch die Ausdehnung des Speichers während der Aufheizphase und sind unbedenklich. Hinweis! Es besteht keine Gesundheitsgefährdung durch die Geruchsbeeinträchtigung und die Dunkelfärbung des erwärmten Trinkwassers. Entsorgung / Recycling Die bewusste oder unbewusste Weiterverwendung verbrauchter Bauteile kann zu einer Gefährdung von Personen, der Umwelt und der Anlage führen.

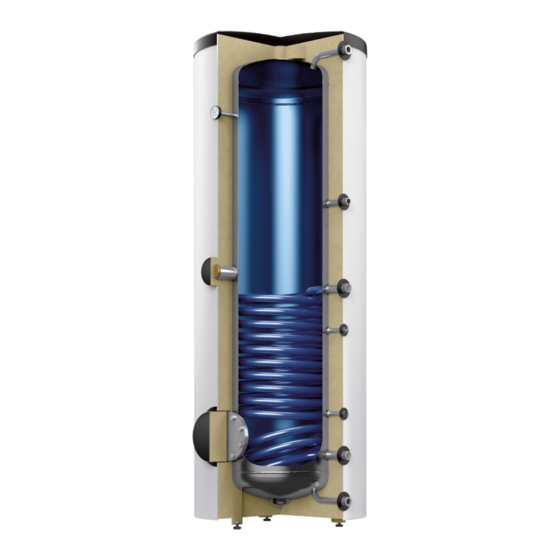

10.3 Konformität / Normen EU-Konformitätserklärung Wir erklären, dass die Edelstahlspeicher Reflex Storatherm Aqua Inox AI 150/1M, AI 200/1M, AI 300/1M, AI 400/1M und AI 500/1M den Bestimmungen der folgenden einschlägigen Harmonisierungsrechtsvorschriften der Gemeinschaft erfüllen: • Richtlinie 2014/68/EU des Europäischen Parlaments und des Rates vom 15. Mai 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung von Druckgeräten auf dem Markt...
