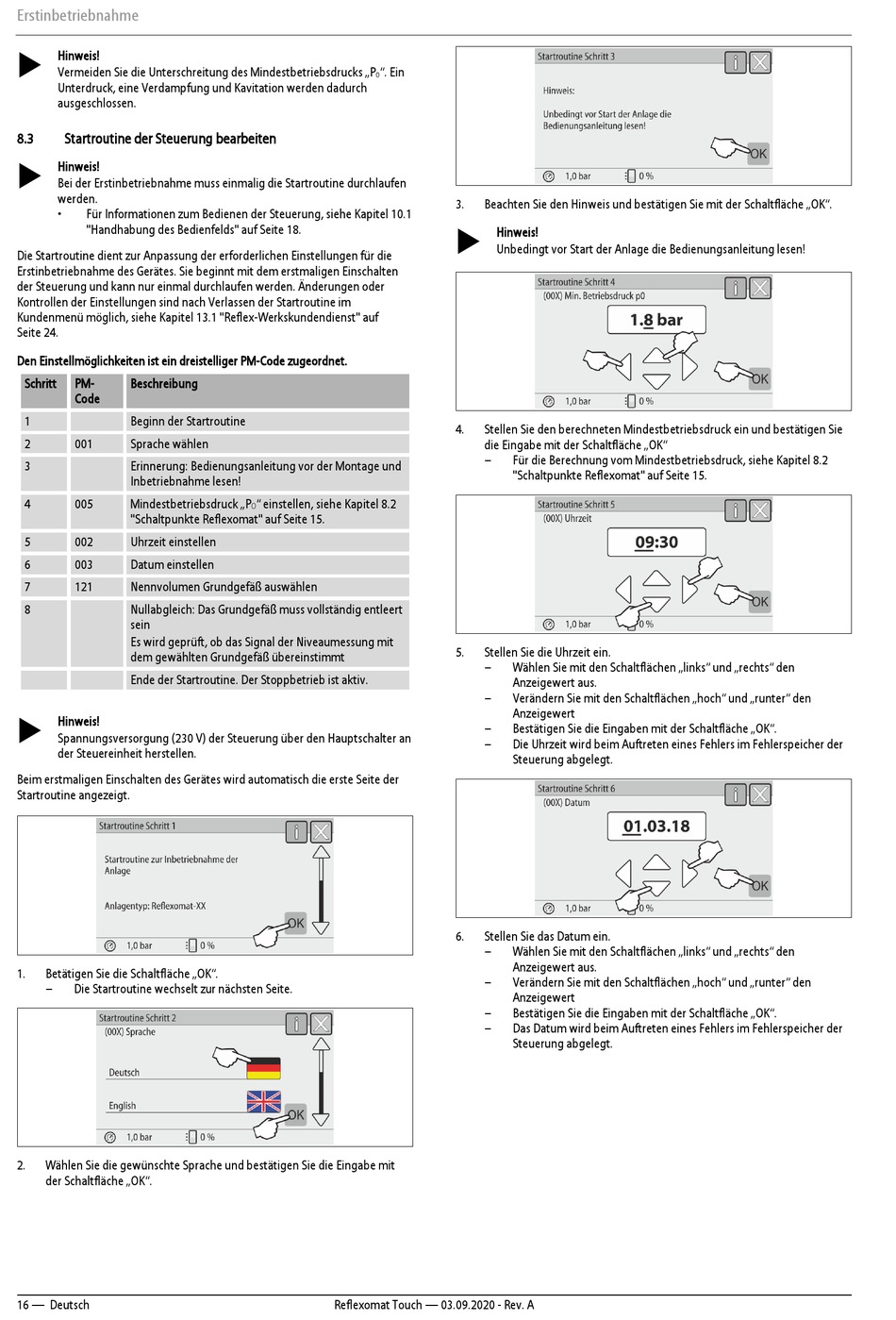

Erstinbetriebnahme
 Hinweis!
Vermeiden Sie die Unterschreitung des Mindestbetriebsdrucks „P
Unterdruck, eine Verdampfung und Kavitation werden dadurch
ausgeschlossen.
8.3

Startroutine der Steuerung bearbeiten


Hinweis!
Bei der Erstinbetriebnahme muss einmalig die Startroutine durchlaufen
werden.
• Für Informationen zum Bedienen der Steuerung, siehe Kapitel 10.1
"Handhabung des Bedienfelds" auf Seite 18.
Die Startroutine dient zur Anpassung der erforderlichen Einstellungen für die
Erstinbetriebnahme des Gerätes. Sie beginnt mit dem erstmaligen Einschalten
der Steuerung und kann nur einmal durchlaufen werden. Änderungen oder
Kontrollen der Einstellungen sind nach Verlassen der Startroutine im
Kundenmenü möglich, siehe Kapitel 13.1 "Reflex-Werkskundendienst" auf
Seite 24.
Den Einstellmöglichkeiten ist ein dreistelliger PM-Code zugeordnet.
Schritt PM- Beschreibung
Code
1 Beginn der Startroutine
2 001 Sprache wählen
Erinnerung: Bedienungsanleitung vor der Montage und
3
Inbetriebnahme lesen!
Mindestbetriebsdruck „P
4 005
"Schaltpunkte Reflexomat" auf Seite 15.
5 002 Uhrzeit einstellen
6 003 Datum einstellen
7 121 Nennvolumen Grundgefäß auswählen
Nullabgleich: Das Grundgefäß muss vollständig entleert
8
sein
Es wird geprüft, ob das Signal der Niveaumessung mit
dem gewählten Grundgefäß übereinstimmt
Ende der Startroutine. Der Stoppbetrieb ist aktiv.
 Hinweis!
Spannungsversorgung (230 V) der Steuerung über den Hauptschalter an
der Steuereinheit herstellen.
Beim erstmaligen Einschalten des Gerätes wird automatisch die erste Seite der
Startroutine angezeigt.
1. Betätigen Sie die Schaltfläche „OK".
– Die Startroutine wechselt zur nächsten Seite.
2. Wählen Sie die gewünschte Sprache und bestätigen Sie die Eingabe mit
der Schaltfläche „OK".
16 — Deutsch
". Ein
0
" einstellen, siehe Kapitel 8.2
O
Reflexomat Touch — 03.09.2020 - Rev. A
3. Beachten Sie den Hinweis und bestätigen Sie mit der Schaltfläche „OK".
 Hinweis!
Unbedingt vor Start der Anlage die Bedienungsanleitung lesen!
4. Stellen Sie den berechneten Mindestbetriebsdruck ein und bestätigen Sie
die Eingabe mit der Schaltfläche „OK"
– Für die Berechnung vom Mindestbetriebsdruck, siehe Kapitel 8.2
"Schaltpunkte Reflexomat" auf Seite 15.
5. Stellen Sie die Uhrzeit ein.
– Wählen Sie mit den Schaltflächen „links" und „rechts" den
Anzeigewert aus.
– Verändern Sie mit den Schaltflächen „hoch" und „runter" den
Anzeigewert
– Bestätigen Sie die Eingaben mit der Schaltfläche „OK".
– Die Uhrzeit wird beim Auftreten eines Fehlers im Fehlerspeicher der
Steuerung abgelegt.
6. Stellen Sie das Datum ein.
– Wählen Sie mit den Schaltflächen „links" und „rechts" den
Anzeigewert aus.
– Verändern Sie mit den Schaltflächen „hoch" und „runter" den
Anzeigewert
– Bestätigen Sie die Eingaben mit der Schaltfläche „OK".
– Das Datum wird beim Auftreten eines Fehlers im Fehlerspeicher der
Steuerung abgelegt.
