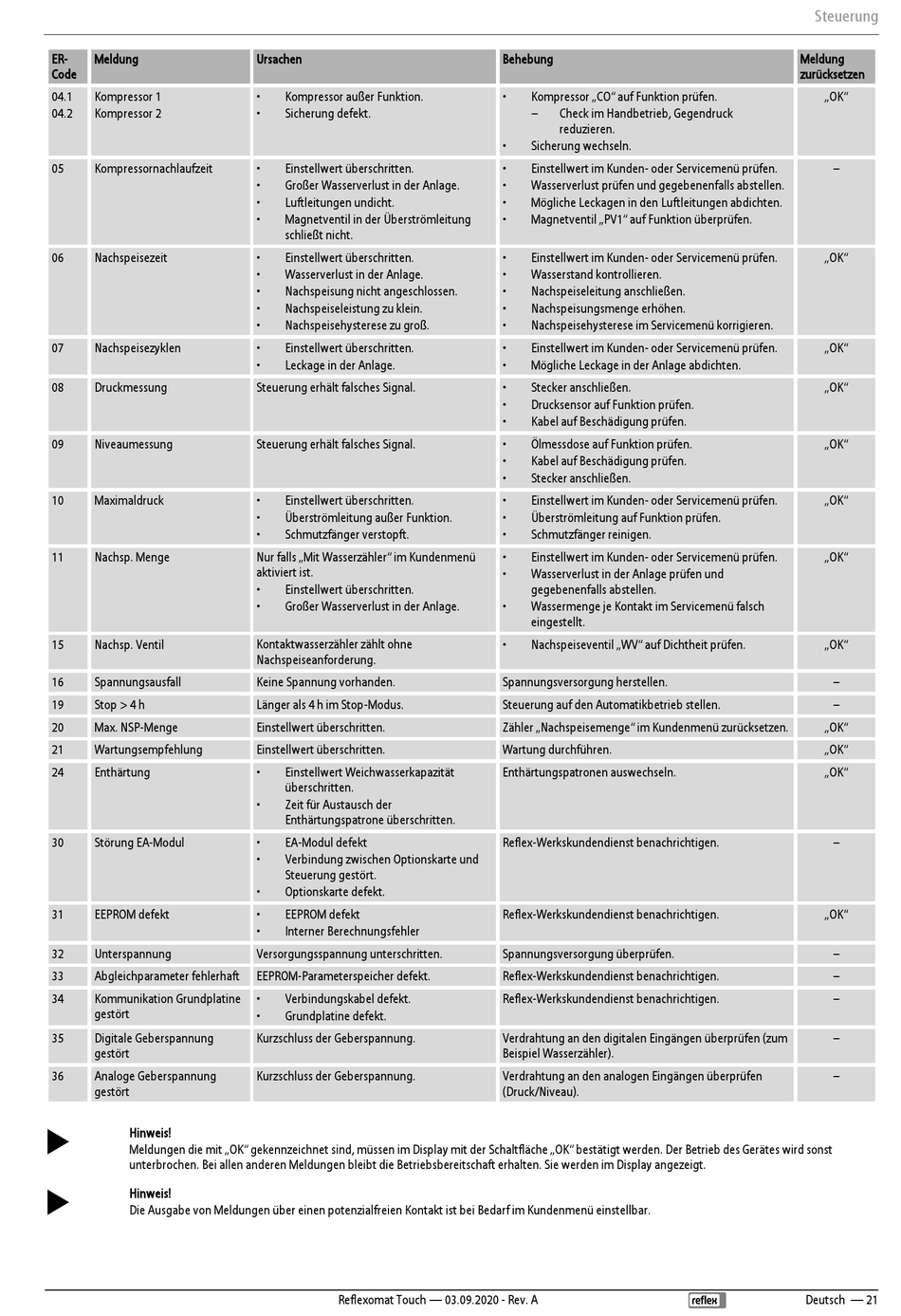

Reflex Reflexomat Touch RS 90/1 T Betriebsanleitung Seite 21

ER- Meldung
Code
04.1 Kompressor 1
04.2 Kompressor 2
05 Kompressornachlaufzeit
06 Nachspeisezeit
07 Nachspeisezyklen
08 Druckmessung
09 Niveaumessung
10 Maximaldruck
11 Nachsp. Menge
15 Nachsp. Ventil
16 Spannungsausfall
19 Stop > 4 h
20 Max. NSP-Menge
21 Wartungsempfehlung
24 Enthärtung
30 Störung EA-Modul
31 EEPROM defekt
32 Unterspannung
33 Abgleichparameter fehlerhaft
34 Kommunikation Grundplatine
gestört
35 Digitale Geberspannung
gestört
Analoge Geberspannung
36
gestört
 Hinweis!
Meldungen die mit „OK" gekennzeichnet sind, müssen im Display mit der Schaltfläche „OK" bestätigt werden. Der Betrieb des Gerätes wird sonst
unterbrochen. Bei allen anderen Meldungen bleibt die Betriebsbereitschaft erhalten. Sie werden im Display angezeigt.
 Hinweis!
Die Ausgabe von Meldungen über einen potenzialfreien Kontakt ist bei Bedarf im Kundenmenü einstellbar.
Ursachen
• Kompressor außer Funktion.
• Sicherung defekt.
• Einstellwert überschritten.
• Großer Wasserverlust in der Anlage.
• Luftleitungen undicht.
• Magnetventil in der Überströmleitung
schließt nicht.
• Einstellwert überschritten.
• Wasserverlust in der Anlage.
• Nachspeisung nicht angeschlossen.
• Nachspeiseleistung zu klein.
• Nachspeisehysterese zu groß.
• Einstellwert überschritten.
• Leckage in der Anlage.
Steuerung erhält falsches Signal.
Steuerung erhält falsches Signal.
• Einstellwert überschritten.
• Überströmleitung außer Funktion.
• Schmutzfänger verstopft.
Nur falls „Mit Wasserzähler" im Kundenmenü
aktiviert ist.
• Einstellwert überschritten.
• Großer Wasserverlust in der Anlage.
Kontaktwasserzähler zählt ohne
Nachspeiseanforderung.
Keine Spannung vorhanden.
Länger als 4 h im Stop-Modus.
Einstellwert überschritten.
Einstellwert überschritten.
• Einstellwert Weichwasserkapazität
überschritten.
• Zeit für Austausch der
Enthärtungspatrone überschritten.
• EA-Modul defekt
• Verbindung zwischen Optionskarte und
Steuerung gestört.
• Optionskarte defekt.
• EEPROM defekt
• Interner Berechnungsfehler
Versorgungsspannung unterschritten.
EEPROM-Parameterspeicher defekt.
• Verbindungskabel defekt.
• Grundplatine defekt.
Kurzschluss der Geberspannung.
Kurzschluss der Geberspannung.
Reflexomat Touch — 03.09.2020 - Rev. A
Behebung
• Kompressor „CO" auf Funktion prüfen.
– Check im Handbetrieb, Gegendruck
reduzieren.
• Sicherung wechseln.
• Einstellwert im Kunden- oder Servicemenü prüfen.
• Wasserverlust prüfen und gegebenenfalls abstellen.
• Mögliche Leckagen in den Luftleitungen abdichten.
• Magnetventil „PV1" auf Funktion überprüfen.
• Einstellwert im Kunden- oder Servicemenü prüfen.
• Wasserstand kontrollieren.
• Nachspeiseleitung anschließen.
• Nachspeisungsmenge erhöhen.
• Nachspeisehysterese im Servicemenü korrigieren.
• Einstellwert im Kunden- oder Servicemenü prüfen.
• Mögliche Leckage in der Anlage abdichten.
• Stecker anschließen.
• Drucksensor auf Funktion prüfen.
• Kabel auf Beschädigung prüfen.
• Ölmessdose auf Funktion prüfen.
• Kabel auf Beschädigung prüfen.
• Stecker anschließen.
• Einstellwert im Kunden- oder Servicemenü prüfen.
• Überströmleitung auf Funktion prüfen.
• Schmutzfänger reinigen.
• Einstellwert im Kunden- oder Servicemenü prüfen.
• Wasserverlust in der Anlage prüfen und
gegebenenfalls abstellen.
• Wassermenge je Kontakt im Servicemenü falsch
eingestellt.
• Nachspeiseventil „WV" auf Dichtheit prüfen.
Spannungsversorgung herstellen.
Steuerung auf den Automatikbetrieb stellen.
Zähler „Nachspeisemenge" im Kundenmenü zurücksetzen.
Wartung durchführen.
Enthärtungspatronen auswechseln.
Reflex-Werkskundendienst benachrichtigen.
Reflex-Werkskundendienst benachrichtigen.
Spannungsversorgung überprüfen.
Reflex-Werkskundendienst benachrichtigen.
Reflex-Werkskundendienst benachrichtigen.
Verdrahtung an den digitalen Eingängen überprüfen (zum
Beispiel Wasserzähler).
Verdrahtung an den analogen Eingängen überprüfen
(Druck/Niveau).
Steuerung
Meldung
zurücksetzen
„OK"
–
„OK"
„OK"
„OK"
„OK"
„OK"
„OK"
„OK"
–
–
„OK"
„OK"
„OK"
–
„OK"
–
–
–
–
–
Deutsch — 21
