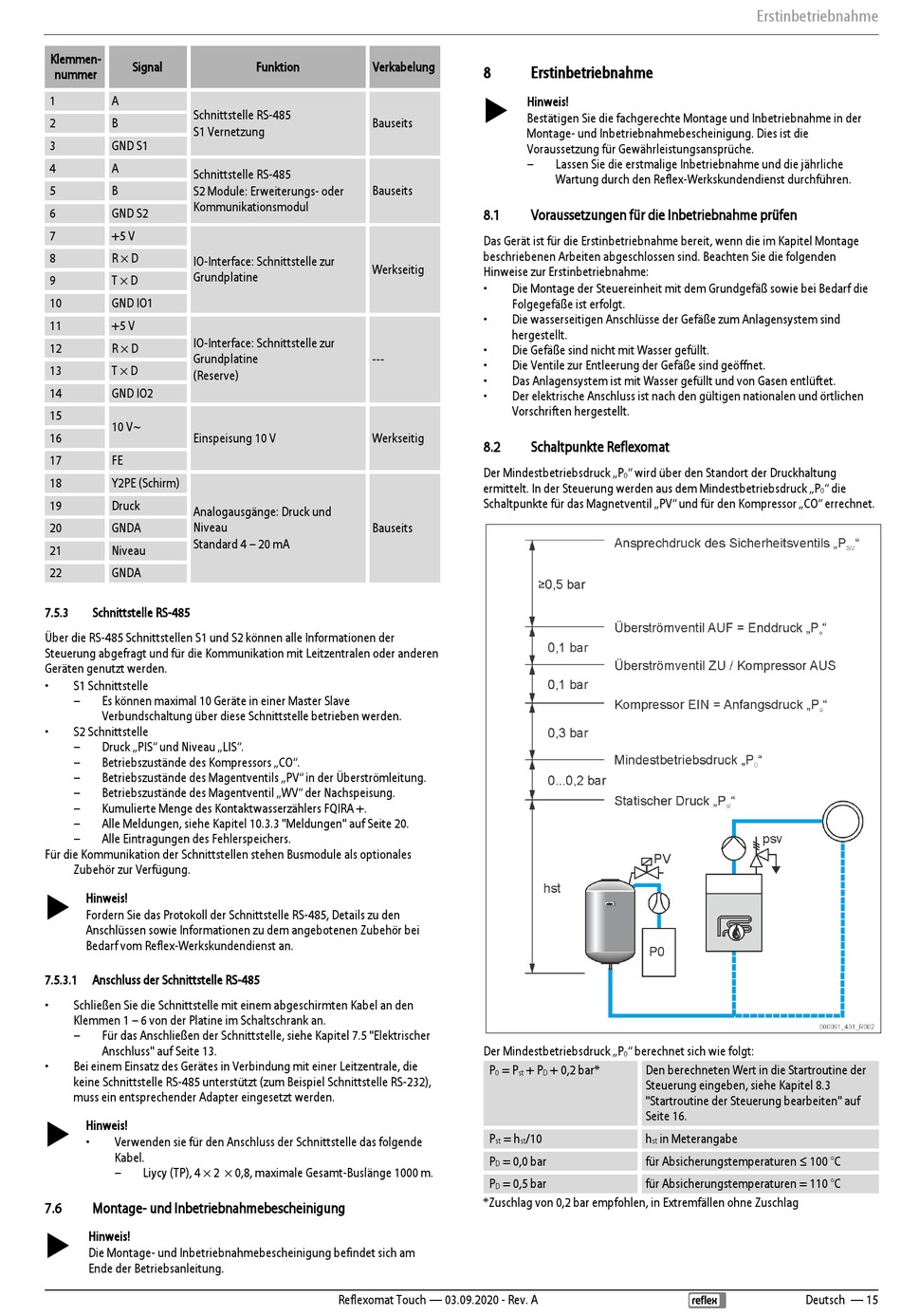

Klemmen-
Signal
nummer
1 A

Schnittstelle RS-485

2 B
S1 Vernetzung
3 GND S1
4 A
Schnittstelle RS-485
5 B
S2 Module: Erweiterungs- oder
Kommunikationsmodul
6 GND S2
7 +5 V
8 R × D
IO-Interface: Schnittstelle zur
Grundplatine
9 T × D
10 GND IO1
11 +5 V
IO-Interface: Schnittstelle zur
12 R × D
Grundplatine
13 T × D
(Reserve)
14 GND IO2
15
10 V~
16 Einspeisung 10 V
17 FE
18 Y2PE (Schirm)
19 Druck
Analogausgänge: Druck und
Niveau
20 GNDA
Standard 4 – 20 mA
21 Niveau
22 GNDA
7.5.3 Schnittstelle RS-485
Über die RS-485 Schnittstellen S1 und S2 können alle Informationen der
Steuerung abgefragt und für die Kommunikation mit Leitzentralen oder anderen
Geräten genutzt werden.
• S1 Schnittstelle
– Es können maximal 10 Geräte in einer Master Slave
Verbundschaltung über diese Schnittstelle betrieben werden.
• S2 Schnittstelle
– Druck „PIS" und Niveau „LIS".
– Betriebszustände des Kompressors „CO".
– Betriebszustände des Magentventils „PV" in der Überströmleitung.
– Betriebszustände des Magentventil „WV" der Nachspeisung.
– Kumulierte Menge des Kontaktwasserzählers FQIRA +.
– Alle Meldungen, siehe Kapitel 10.3.3 "Meldungen" auf Seite 20.
– Alle Eintragungen des Fehlerspeichers.
Für die Kommunikation der Schnittstellen stehen Busmodule als optionales
Zubehör zur Verfügung.

Hinweis!
Fordern Sie das Protokoll der Schnittstelle RS-485, Details zu den
Anschlüssen sowie Informationen zu dem angebotenen Zubehör bei
Bedarf vom Reflex-Werkskundendienst an.
7.5.3.1

Anschluss der Schnittstelle RS-485

• Schließen Sie die Schnittstelle mit einem abgeschirmten Kabel an den
Klemmen 1 – 6 von der Platine im Schaltschrank an.
– Für das Anschließen der Schnittstelle, siehe Kapitel 7.5 "Elektrischer
Anschluss" auf Seite 13.
• Bei einem Einsatz des Gerätes in Verbindung mit einer Leitzentrale, die
keine Schnittstelle RS-485 unterstützt (zum Beispiel Schnittstelle RS-232),
muss ein entsprechender Adapter eingesetzt werden.
 Hinweis!
• Verwenden sie für den Anschluss der Schnittstelle das folgende
Kabel.
– Liycy (TP), 4 × 2 × 0,8, maximale Gesamt-Buslänge 1000 m.
7.6

Montage- und Inbetriebnahmebescheinigung

 Hinweis!
Die Montage- und Inbetriebnahmebescheinigung befindet sich am
Ende der Betriebsanleitung.
Funktion Verkabelung
Bauseits
Bauseits
Werkseitig
---
Werkseitig
Bauseits
Reflexomat Touch — 03.09.2020 - Rev. A
8

Erstinbetriebnahme

 Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage- und Inbetriebnahmebescheinigung. Dies ist die
Voraussetzung für Gewährleistungsansprüche.
– Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
8.1 Voraussetzungen für die Inbetriebnahme prüfen
Das Gerät ist für die Erstinbetriebnahme bereit, wenn die im Kapitel Montage
beschriebenen Arbeiten abgeschlossen sind. Beachten Sie die folgenden
Hinweise zur Erstinbetriebnahme:
• Die Montage der Steuereinheit mit dem Grundgefäß sowie bei Bedarf die
Folgegefäße ist erfolgt.
• Die wasserseitigen Anschlüsse der Gefäße zum Anlagensystem sind
hergestellt.
• Die Gefäße sind nicht mit Wasser gefüllt.
• Die Ventile zur Entleerung der Gefäße sind geöffnet.
• Das Anlagensystem ist mit Wasser gefüllt und von Gasen entlüftet.
• Der elektrische Anschluss ist nach den gültigen nationalen und örtlichen
Vorschriften hergestellt.
8.2

Schaltpunkte Reflexomat

Der Mindestbetriebsdruck „P " wird über den Standort der Druckhaltung
0
ermittelt. In der Steuerung werden aus dem Mindestbetriebsdruck „P
Schaltpunkte für das Magnetventil „PV" und für den Kompressor „CO" errechnet.
Der Mindestbetriebsdruck „P " berechnet sich wie folgt:
0
P = P + P + 0,2 bar* Den berechneten Wert in die Startroutine der
0 st D
Steuerung eingeben, siehe Kapitel 8.3
"Startroutine der Steuerung bearbeiten" auf
Seite 16.
P = h /10 h
st st st
P = 0,0 bar für Absicherungstemperaturen ≤ 100 °C
D
P = 0,5 bar für Absicherungstemperaturen = 110 °C
D
*Zuschlag von 0,2 bar empfohlen, in Extremfällen ohne Zuschlag
Erstinbetriebnahme
" die
0
in Meterangabe
