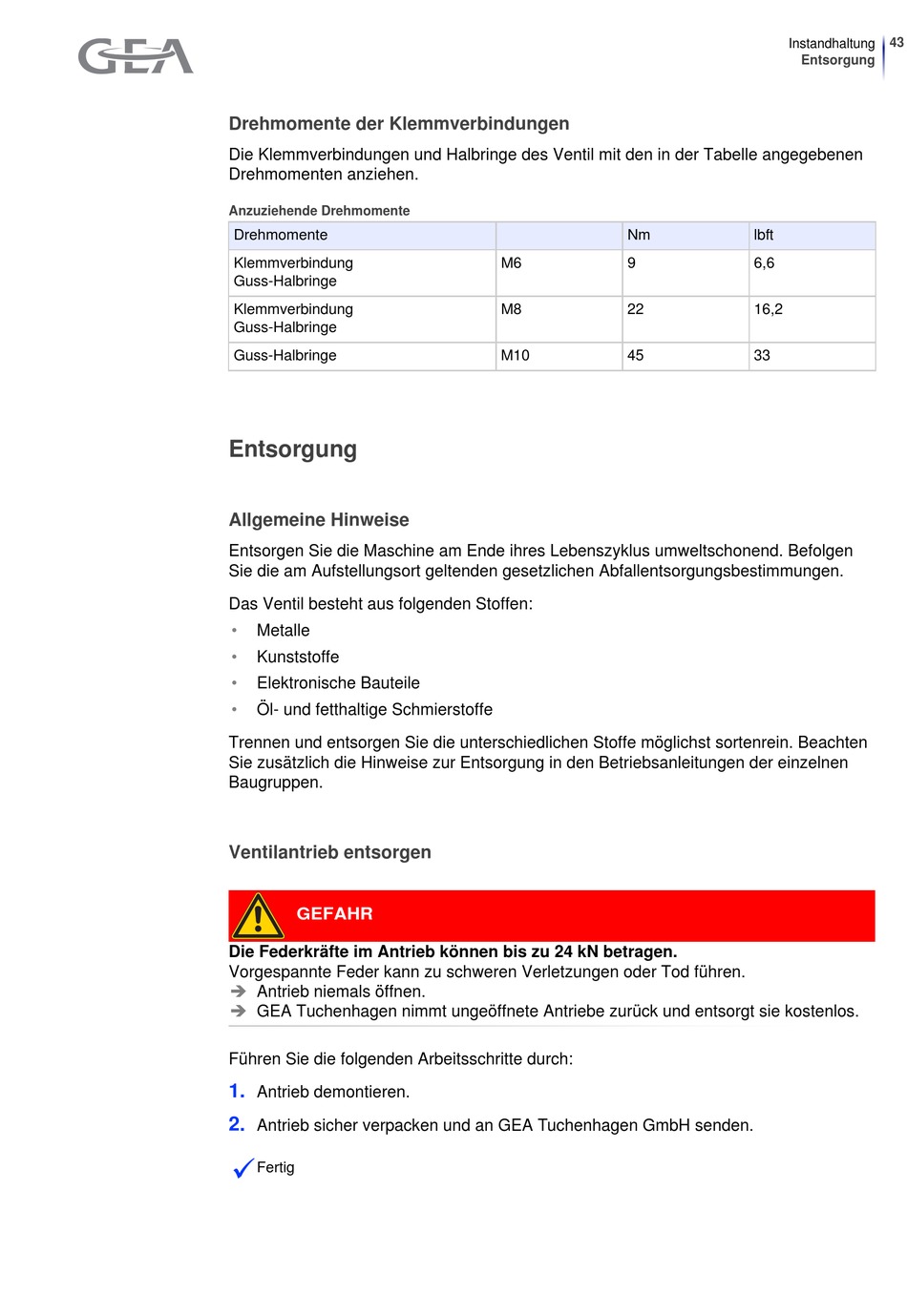

Drehmomente der Klemmverbindungen
Die Klemmverbindungen und Halbringe des Ventil mit den in der Tabelle angegebenen
Drehmomenten anziehen.
Anzuziehende Drehmomente
Drehmomente
Klemmverbindung
Guss-Halbringe
Klemmverbindung
Guss-Halbringe
Guss-Halbringe
Entsorgung
Allgemeine Hinweise
Entsorgen Sie die Maschine am Ende ihres Lebenszyklus umweltschonend. Befolgen
Sie die am Aufstellungsort geltenden gesetzlichen Abfallentsorgungsbestimmungen.
Das Ventil besteht aus folgenden Stoffen:
•
Metalle
•
Kunststoffe
•
Elektronische Bauteile
•
Öl- und fetthaltige Schmierstoffe
Trennen und entsorgen Sie die unterschiedlichen Stoffe möglichst sortenrein. Beachten
Sie zusätzlich die Hinweise zur Entsorgung in den Betriebsanleitungen der einzelnen
Baugruppen.
Ventilantrieb entsorgen
GEFAHR
Die Federkräfte im Antrieb können bis zu 24 kN betragen.
Vorgespannte Feder kann zu schweren Verletzungen oder Tod führen.
Antrieb niemals öffnen.
GEA Tuchenhagen nimmt ungeöffnete Antriebe zurück und entsorgt sie kostenlos.
Führen Sie die folgenden Arbeitsschritte durch:
1.
Antrieb demontieren.
2.
Antrieb sicher verpacken und an GEA Tuchenhagen GmbH senden.
Fertig
Nm
M6
9
M8
22
M10
45
43
Instandhaltung
Entsorgung
lbft
6,6
16,2
33
