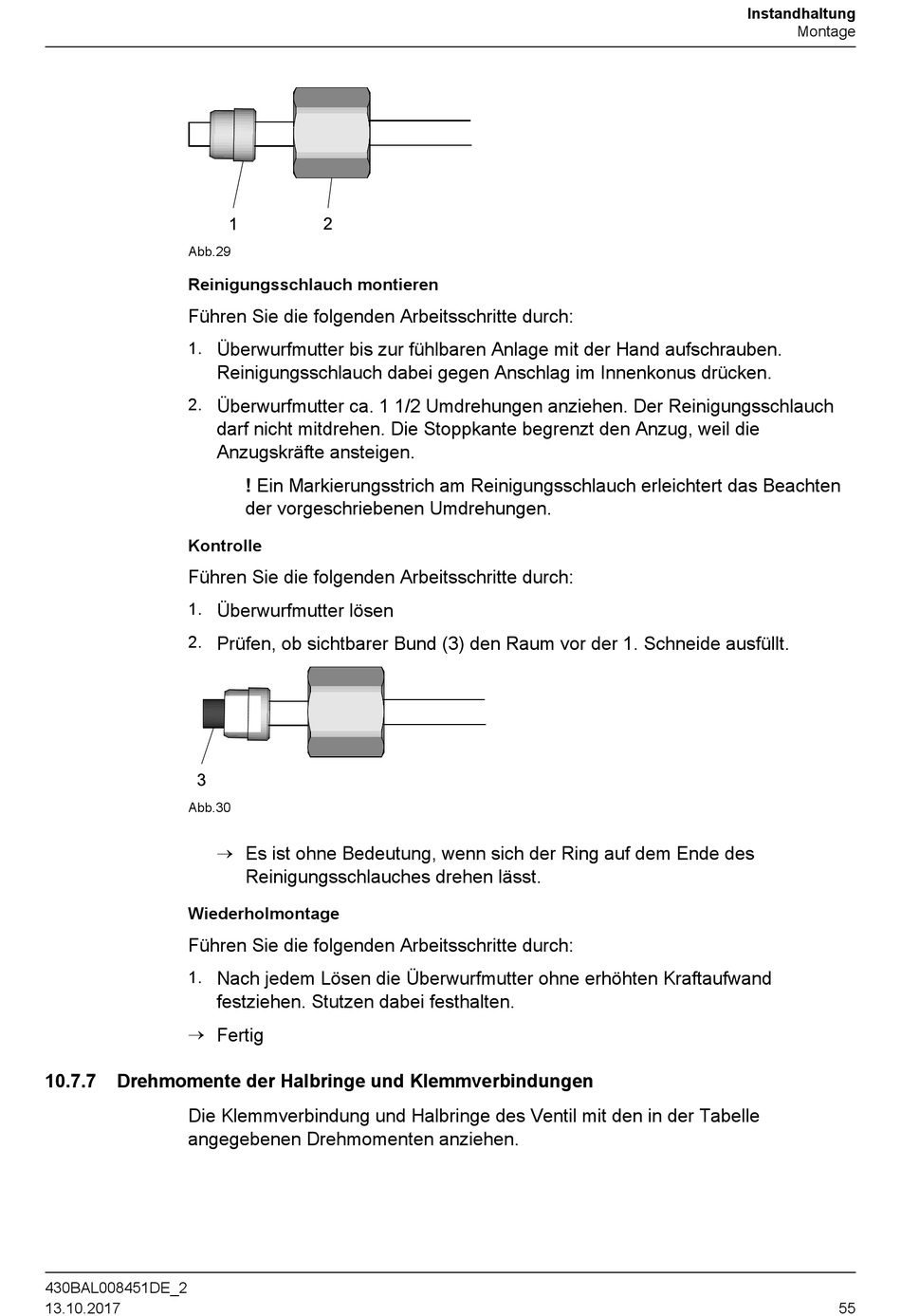

Abb.29
Reinigungsschlauch montieren
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
Kontrolle
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
Abb.30
Wiederholmontage
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
10.7.7
Drehmomente der Halbringe und Klemmverbindungen
Die Klemmverbindung und Halbringe des Ventil mit den in der Tabelle
angegebenen Drehmomenten anziehen.
430BAL008451DE_2
13.10.2017
Überwurfmutter bis zur fühlbaren Anlage mit der Hand aufschrauben.
Reinigungsschlauch dabei gegen Anschlag im Innenkonus drücken.
Überwurfmutter ca. 1 1/2 Umdrehungen anziehen. Der Reinigungsschlauch
darf nicht mitdrehen. Die Stoppkante begrenzt den Anzug, weil die
Anzugskräfte ansteigen.
! Ein Markierungsstrich am Reinigungsschlauch erleichtert das Beachten
der vorgeschriebenen Umdrehungen.
Überwurfmutter lösen
Prüfen, ob sichtbarer Bund (3) den Raum vor der 1. Schneide ausfüllt.
®
Es ist ohne Bedeutung, wenn sich der Ring auf dem Ende des
Reinigungsschlauches drehen lässt.
Nach jedem Lösen die Überwurfmutter ohne erhöhten Kraftaufwand
festziehen. Stutzen dabei festhalten.
Fertig
Instandhaltung
Montage
55
