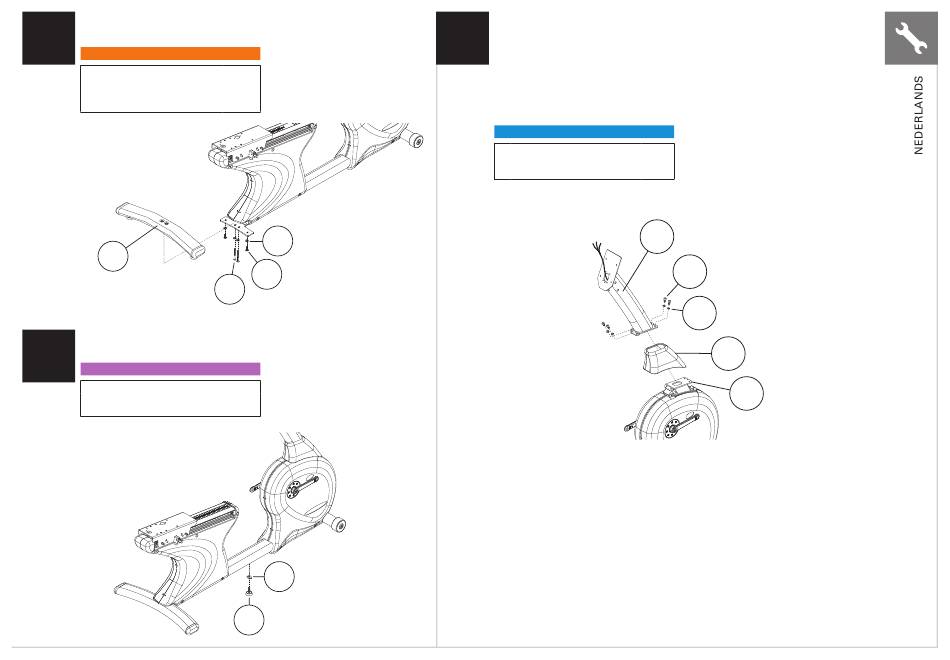

• Installeer de ACHTERSTE VOET (1) met de 4 BORGRINGEN (C), 2 binnen BOUTEN (A),
en 2 buiten BOUTEN (B). Zet deze vast met de 6MM L-VORMIGE SLEUTEL.
1
ORANJE ZAK
Beschrijving
A M8x65L bout
B M8x20L bout
C M8 borgring
1
• Steek VOETSTEUN (D) door de VOETSTEUNMOER (E) en bevestig deze vervolgens
op het frame.
2
PAARSE ZAK
Beschrijving
D Voetsteun
E Voetsteunmoer
Aantal
2
2
4
C
B
A
Aantal
1
1
E
D
• Schuif de CONSOLEMAST-BASIS (2) op de CONSOLEMAST (3).
3 • Vouw de kabelboom en hartslagdraden uit die zich in de framebeugel van
de consolemast bevinden. Bevestig de kabelbinder die van de onderkant van
de consolemast komt aan de kabelboom en hartslagdraden. Trek de kabelbinder
met kabelboom en hartslagdraden omhoog door de bovenkant van de consolemast
terwijl u tegelijkertijd de mast in de framebeugel schuift.
• Zet de consolemast vast aan de FRAMEBEUGEL (4) met 4 BOUTEN (F),
4 RINGEN (G) en zet dit vast met de 6MM L-VORMIGE SLEUTEL.
• Schuif de basis van de consolemast omlaag en klik deze vast op de zijafdekking.
BLAUWE ZAK
Beschrijving
F M8x16L bout
G M8 borgring
Aantal
4
4
3
F
G
2
4
