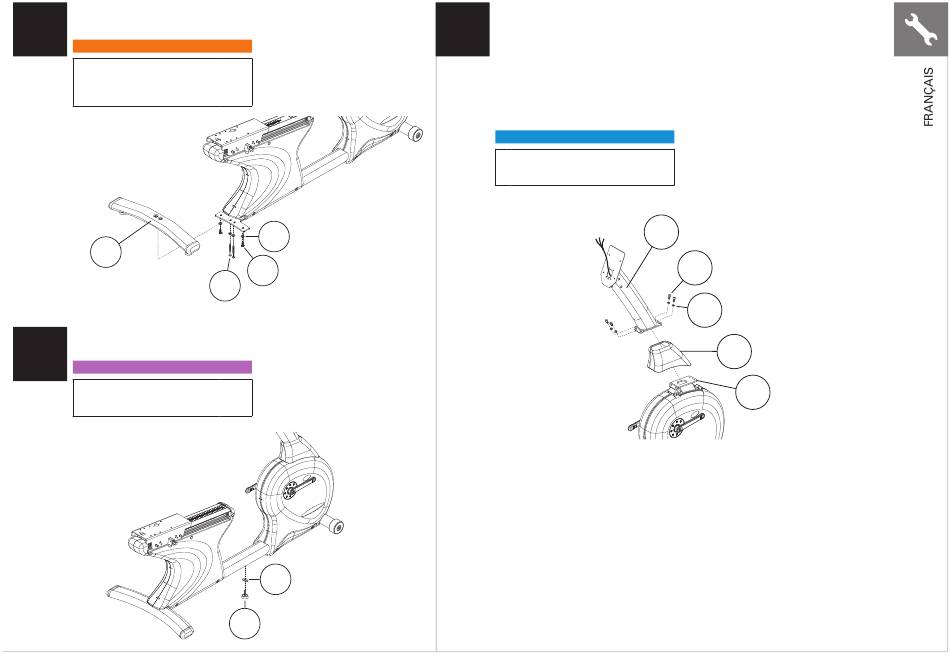

• Installer le PIED ARRIÈRE (1) avec les 4 RONDELLES DE BLOCAGE (C), 2 BOULONS (A)
1 intérieurs, et 2 BOULONS (B) extérieurs. Serrer avec la CLÉ EN L DE 6 MM.
SAC ORANGE
Description
A Boulon M8 x 65L
B Boulon M8 x 20L
C Rondelle de blocage M8
1
• Faire passer le COUSSINET DE PIEDS (D) à travers L'ÉCROU DU COUSSINET
DE PIEDS (E) puis le fixer sur le châssis.
2
SAC VIOLET
Description
D Coussinet de pieds
E Écrou du coussinet de pieds
Qté
2
2
4
C
B
A
Qté
1
1
E
D
• Faire glisser la BOTTE DU MÂT DE LA CONSOLE (2) sur le MÂT DE LA CONSOLE (3).
3
• Déplier le faisceau de câbles et les fils de la fréquence cardiaque situés dans le
support du châssis du mât de la console. Fixer l'attache-fil arrivant du bas du mât de
la console au faisceau de câbles et aux fils de la fréquence cardiaque. Tirer l'attache-
fil avec le faisceau de câbles et les fils de la fréquence cardiaque vers le haut du mât
de la console tout en faisant glisser simultanément le mât dans le support du châssis.
• Sécuriser le mât de la console au SUPPORT DU CHÂSSIS (4) avec 4 BOULONS (F),
4 RONDELLES (G) et les serrer avec une CLÉ EN L DE 6 MM.
• Faire glisser la botte du mât de la console vers le bas et la caler en place
sur le couvercle latéral.
SAC BLEU
Description
F Boulon M8 x 16L
G Rondelle de blocage M8
Qté
4
4
3
F
G
2
4
