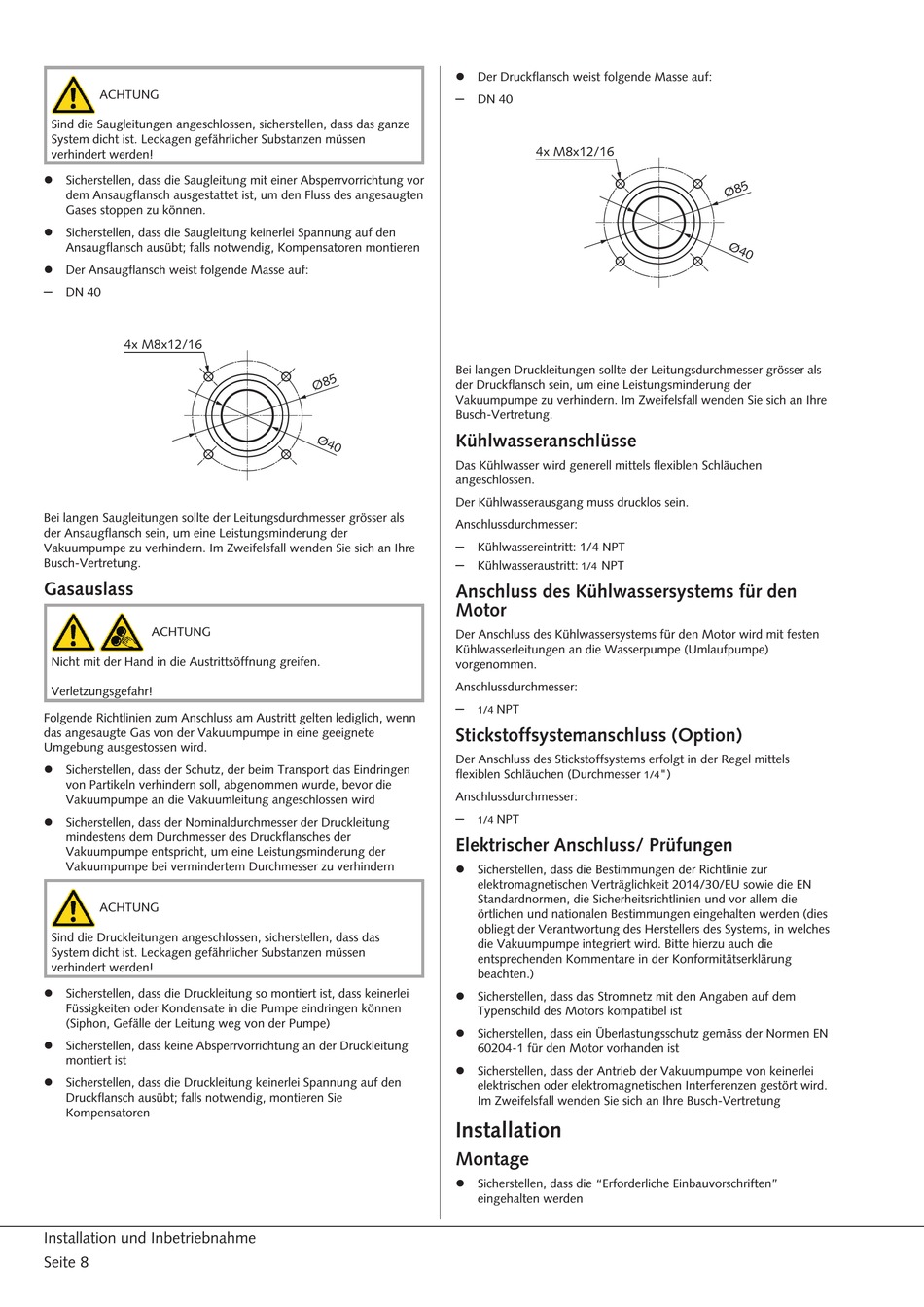

ACHTUNG
Sind die Saugleitungen angeschlossen, sicherstellen, dass das ganze
System dicht ist. Leckagen gefährlicher Substanzen müssen
verhindert werden!
l Sicherstellen, dass die Saugleitung mit einer Absperrvorrichtung vor
dem Ansaugflansch ausgestattet ist, um den Fluss des angesaugten
Gases stoppen zu können.
l Sicherstellen, dass die Saugleitung keinerlei Spannung auf den
Ansaugflansch ausübt; falls notwendig, Kompensatoren montieren
l Der Ansaugflansch weist folgende Masse auf:
DN 40
–
Bei langen Saugleitungen sollte der Leitungsdurchmesser grösser als
der Ansaugflansch sein, um eine Leistungsminderung der
Vakuumpumpe zu verhindern. Im Zweifelsfall wenden Sie sich an Ihre
Busch-Vertretung.
Gasauslass
ACHTUNG
Nicht mit der Hand in die Austrittsöffnung greifen.
Verletzungsgefahr!
Folgende Richtlinien zum Anschluss am Austritt gelten lediglich, wenn
das angesaugte Gas von der Vakuumpumpe in eine geeignete
Umgebung ausgestossen wird.
l Sicherstellen, dass der Schutz, der beim Transport das Eindringen
von Partikeln verhindern soll, abgenommen wurde, bevor die
Vakuumpumpe an die Vakuumleitung angeschlossen wird
l Sicherstellen, dass der Nominaldurchmesser der Druckleitung
mindestens dem Durchmesser des Druckflansches der
Vakuumpumpe entspricht, um eine Leistungsminderung der
Vakuumpumpe bei vermindertem Durchmesser zu verhindern
ACHTUNG
Sind die Druckleitungen angeschlossen, sicherstellen, dass das
System dicht ist. Leckagen gefährlicher Substanzen müssen
verhindert werden!
l Sicherstellen, dass die Druckleitung so montiert ist, dass keinerlei
Füssigkeiten oder Kondensate in die Pumpe eindringen können
(Siphon, Gefälle der Leitung weg von der Pumpe)
l Sicherstellen, dass keine Absperrvorrichtung an der Druckleitung
montiert ist
l Sicherstellen, dass die Druckleitung keinerlei Spannung auf den
Druckflansch ausübt; falls notwendig, montieren Sie
Kompensatoren
Installation und Inbetriebnahme
Seite 8
l Der Druckflansch weist folgende Masse auf:
DN 40
–
Bei langen Druckleitungen sollte der Leitungsdurchmesser grösser als
der Druckflansch sein, um eine Leistungsminderung der
Vakuumpumpe zu verhindern. Im Zweifelsfall wenden Sie sich an Ihre
Busch-Vertretung.
Kühlwasseranschlüsse
Das Kühlwasser wird generell mittels flexiblen Schläuchen
angeschlossen.
Der Kühlwasserausgang muss drucklos sein.
Anschlussdurchmesser:
Kühlwassereintritt: 1/4 NPT
–
Kühlwasseraustritt:
NPT
1/4
–
Anschluss des Kühlwassersystems für den
Motor
Der Anschluss des Kühlwassersystems für den Motor wird mit festen
Kühlwasserleitungen an die Wasserpumpe (Umlaufpumpe)
vorgenommen.
Anschlussdurchmesser:
NPT
1/4
–
Stickstoffsystemanschluss (Option)
Der Anschluss des Stickstoffsystems erfolgt in der Regel mittels
flexiblen Schläuchen (Durchmesser
Anschlussdurchmesser:
NPT
1/4
–
Elektrischer Anschluss/ Prüfungen
l Sicherstellen, dass die Bestimmungen der Richtlinie zur
elektromagnetischen Verträglichkeit 2014/30/EU sowie die EN
Standardnormen, die Sicherheitsrichtlinien und vor allem die
örtlichen und nationalen Bestimmungen eingehalten werden (dies
obliegt der Verantwortung des Herstellers des Systems, in welches
die Vakuumpumpe integriert wird. Bitte hierzu auch die
entsprechenden Kommentare in der Konformitätserklärung
beachten.)
l Sicherstellen, dass das Stromnetz mit den Angaben auf dem
Typenschild des Motors kompatibel ist
l Sicherstellen, dass ein Überlastungsschutz gemäss der Normen EN
60204-1 für den Motor vorhanden ist
l Sicherstellen, dass der Antrieb der Vakuumpumpe von keinerlei
elektrischen oder elektromagnetischen Interferenzen gestört wird.
Im Zweifelsfall wenden Sie sich an Ihre Busch-Vertretung
Installation
Montage
l Sicherstellen, dass die "Erforderliche Einbauvorschriften"
eingehalten werden
")
1/4
