6.5.3

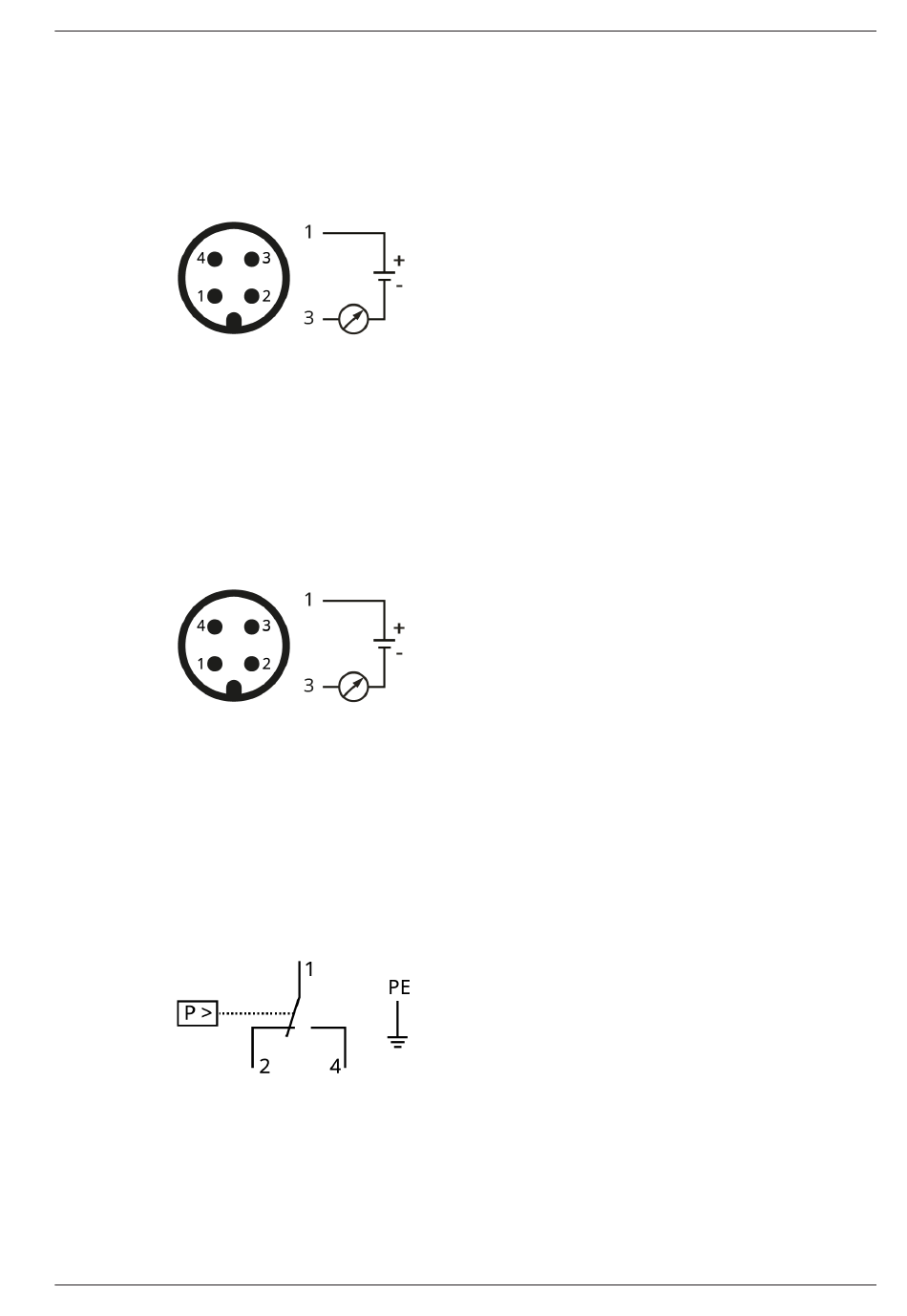

Schaltplan für Widerstandsthermometer (optional)
Artikelnummer: 0651 566 842
Stecker: M12×1, 4-Pin
Elektrische Daten: U = 10-35 VDC; 4- 20 mA ► 0- 150 °C
Warnung/Auslösesignale: siehe Öl [➔ 47]
1 = Braun; 3 = Blau
6.5.4
Schaltplan für Drucktransmitter (optional)
Artikelnummer: 0653 243 282
Stecker: M12×1, 4-Pin
Elektrische Daten: U = 7-33 VDC; 4-20 mA > 0-1 bar (rel.)
Warnsignal: P
Auslösesignal: P
1 = Braun; 3 = Blau
6.5.5
Schaltplan für Druckschalter des Wasser-Öl-
Wärmetauschers (optional)
Artikelnummer: 0653 000 002
Elektrische Daten: U = 230 VAC; I = 1 A; U = 24-100 VDC; I = 0,5-2 A
Kontakt: Normal geöffnet
Schaltpunkt: P
Instruction Manual R5 RD 0200-0360 A_DE_de
= 0,4 bar (Überdruck)
Warnung
= 0,6 bar (Überdruck)
Trip
= 2 bar (relativ) ► min. zulässiger Druck
trip
Stromanschluss | 6
