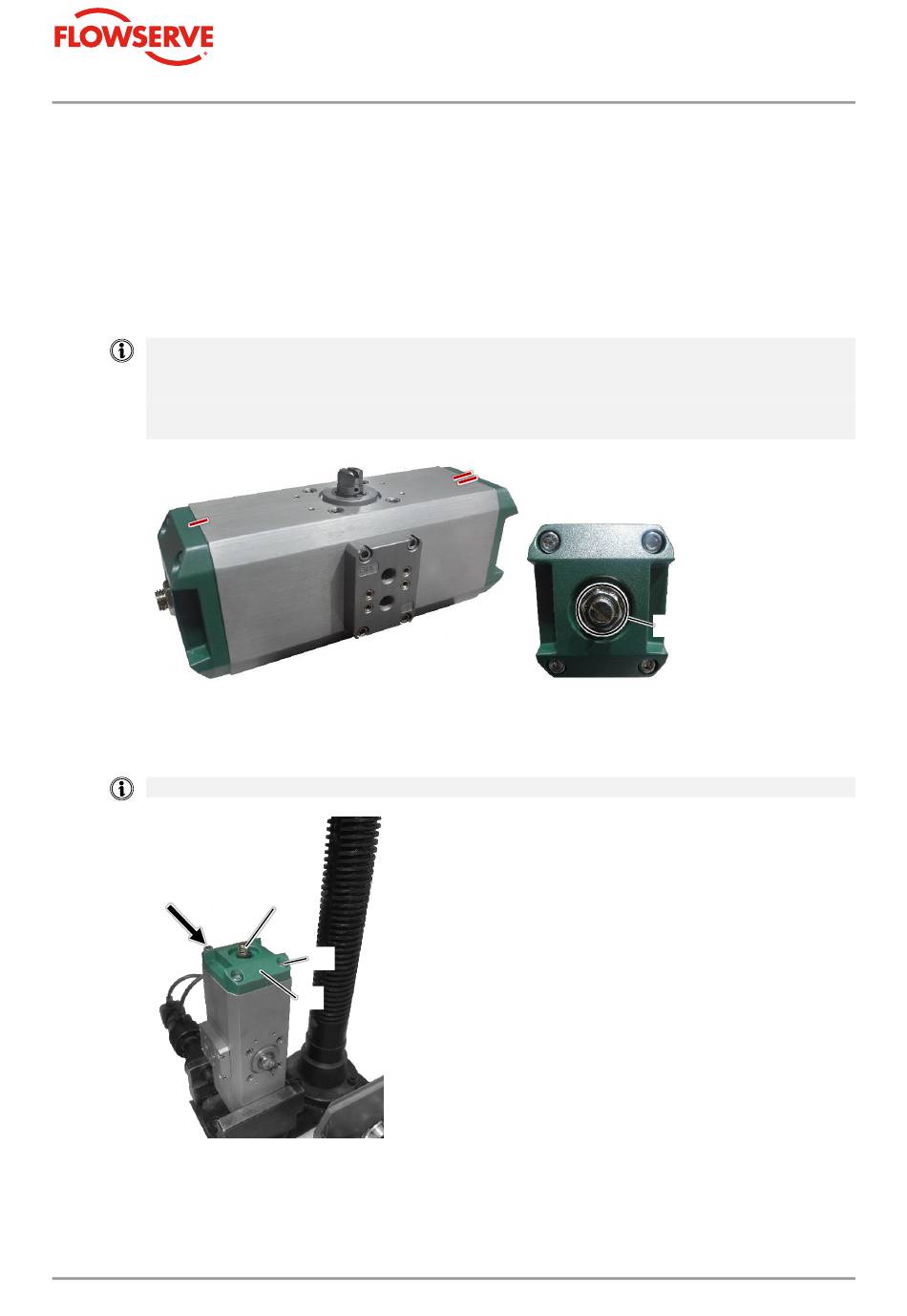

8.3.2 Dichtungen am ROTADISK-Schwenkantrieb (RD 2,5–160) austauschen

Der ROTADISK-Schwenkantrieb ist
▪
außer Betrieb genommen (keine Druckluftversorgung ist angeschlossen).
▪
von der Armatur und allen weiteren Baugruppen (z. B. Magnetventil,
Endschalter, Stellungsanzeiger oder Stellungsregler) getrennt.
1.
Versehen Sie die Deckelkanten beider Deckel [2] auf der oberen Gehäuseseite
mit unterschiedlichen Markierungen.
Die Markierungen erleichtern die korrekte Montage des ROTADISK-Schwenkantriebs
nach einer Demontage.
Achten Sie auch darauf, dass Sie die Muttern der Gewindestifte/Endanschläge nicht
verstellen, damit die voreingestellte Endlageneinstellung und damit der Drehwinkel von
90° ± 3° erhalten bleibt.
2.
Demontieren Sie die Deckel [2] vom ROTADISK-Schwenkantrieb, indem Sie die
Deckelschrauben [1] auf beiden Gehäuseseiten lösen.
Verwenden Sie hierzu eine geeignete Montagevorrichtung.
[3]
[1]
[2]
Seite 53 von 79
ROTADISK-Schwenkantrieb RD & RDF
Betriebsanleitung – BA3002 DE
[nicht verstellen!]
8 Instandsetzung
