29.

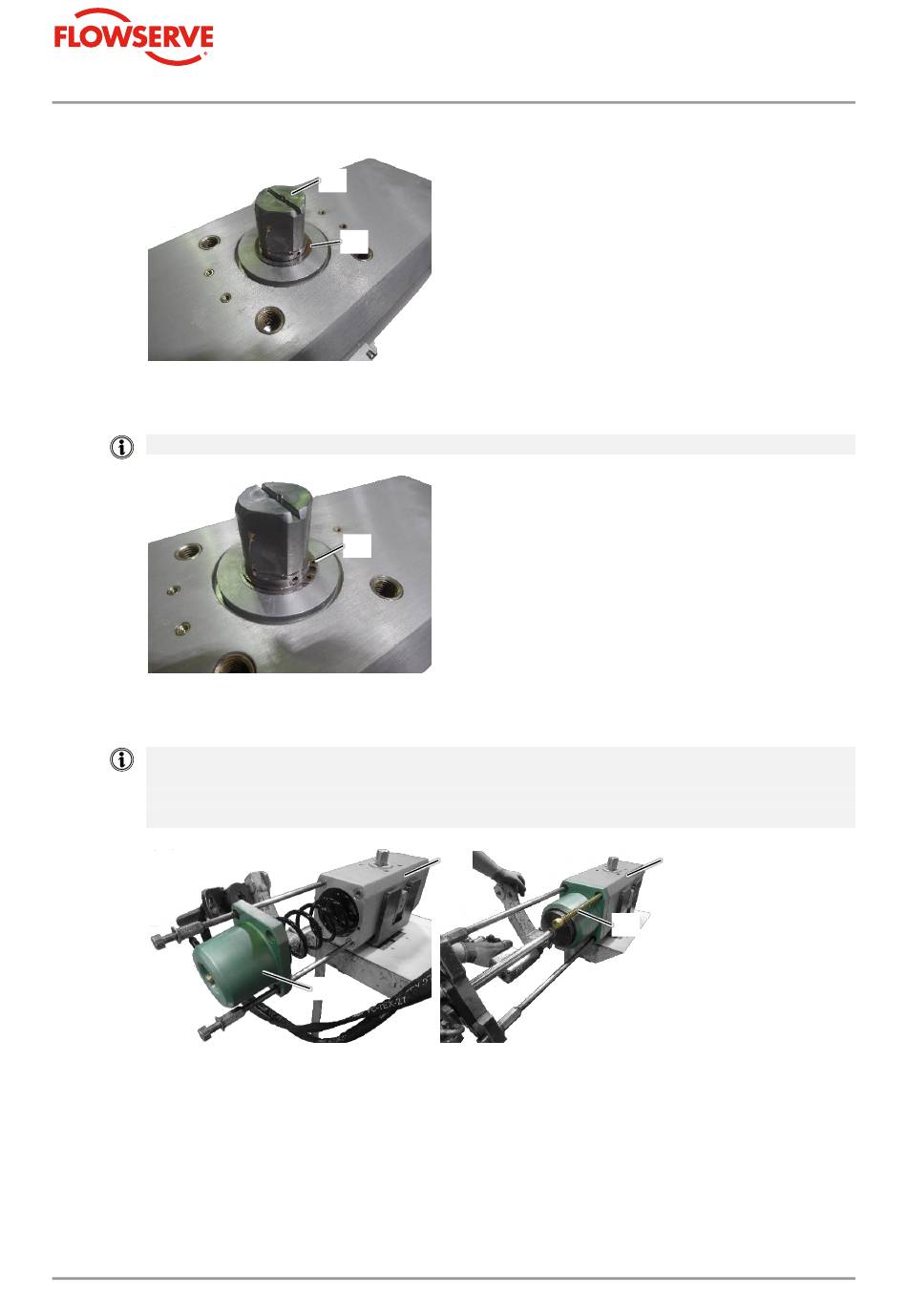

Legen Sie die Unterlegscheibe [7] über die Antriebswelle [4].
30.
Montieren Sie den Wellensicherungsring [6].
Achten Sie darauf, dass die scharfe Seite nach oben zeigt.
31.
Montieren Sie beide Deckel [2] mit Federpaket an das Gehäuse [10].
Verwenden Sie für die Montage eine Montagevorrichtung mit Presse und die
Deckelschrauben [1].
Prüfen Sie auch, ob die Markierungen ( siehe Handlungsschritt 1) an Deckel [2] und
Gehäuse [10] übereinstimmen.
[4]
[7]
[6]
[10]
[2]
Seite 51 von 79
ROTADISK-Schwenkantrieb RD & RDF
Betriebsanleitung – BA3002 DE
[10]
[1]
8 Instandsetzung
