Flowserve ROTADISK RD 2,5 Originalbetriebsanleitung Seite 57

7.

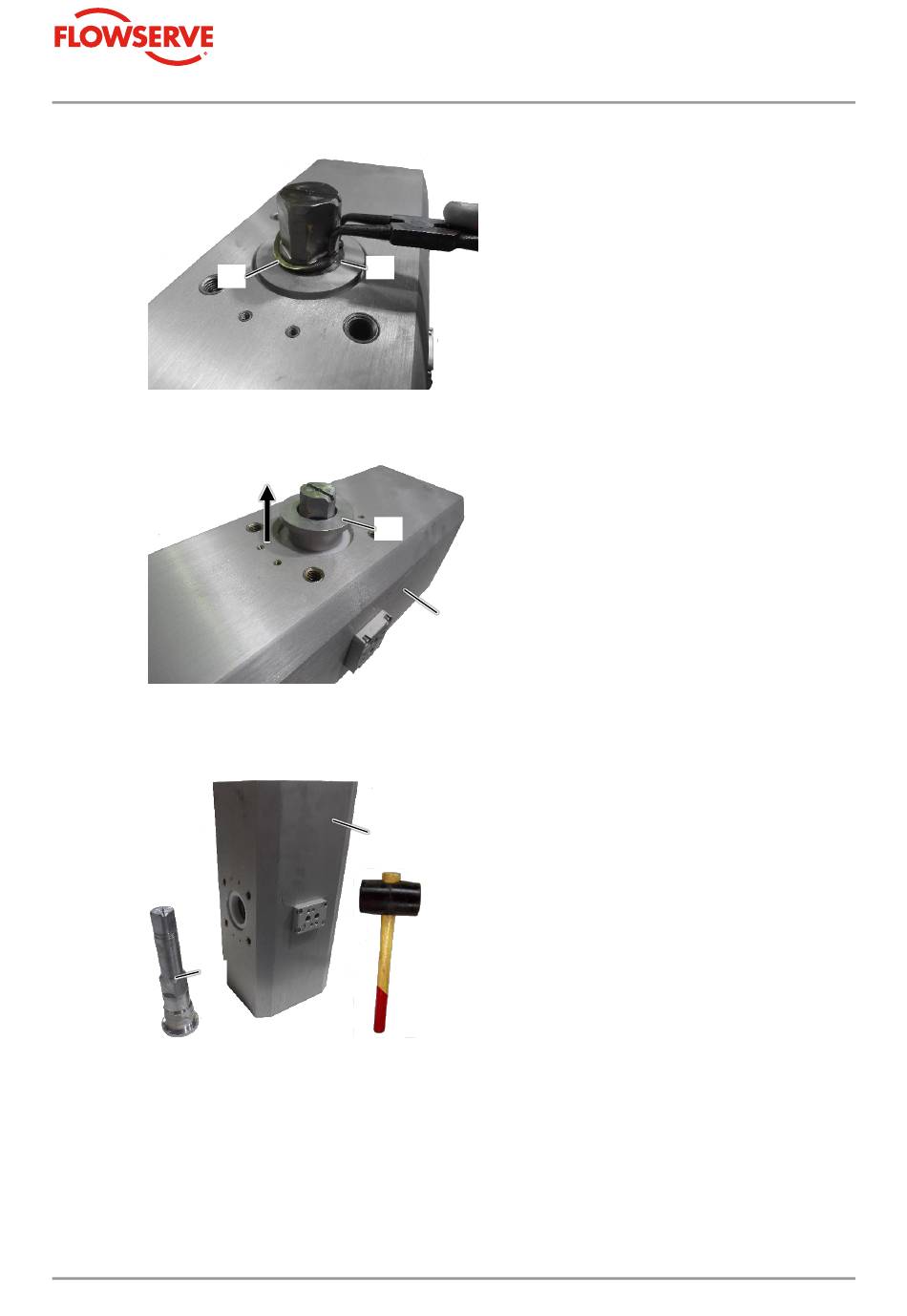

Entfernen Sie den Wellensicherungsring [6] und die Unterlegscheibe [7].
[6]
8.
Ziehen Sie die Ausgleichsbuchse [8] aus dem Gehäuse [10] heraus.
9.
Treiben Sie die Antriebswelle [4] mit einem Gummihammer aus dem Gehäuse [10]
heraus.
[4]
10.
Entfernen Sie die Lagerbuchsen [15] und die Q/O-Ringe [12][14] aus dem
Gehäuse [10].
11.
Drücken Sie das Kolbenpaar [9] mit einem weichen Werkzeug soweit heraus, bis
er bündig mit dem Gehäuse [10] ist.
12.
Kennzeichnen Sie den Kolben [9] und die Gehäusestirnwand.
ROTADISK-Schwenkantrieb RD & RDF
[7]
[8]
[10]
[10]
Seite 55 von 79
Betriebsanleitung – BA3002 DE
8 Instandsetzung
