28.

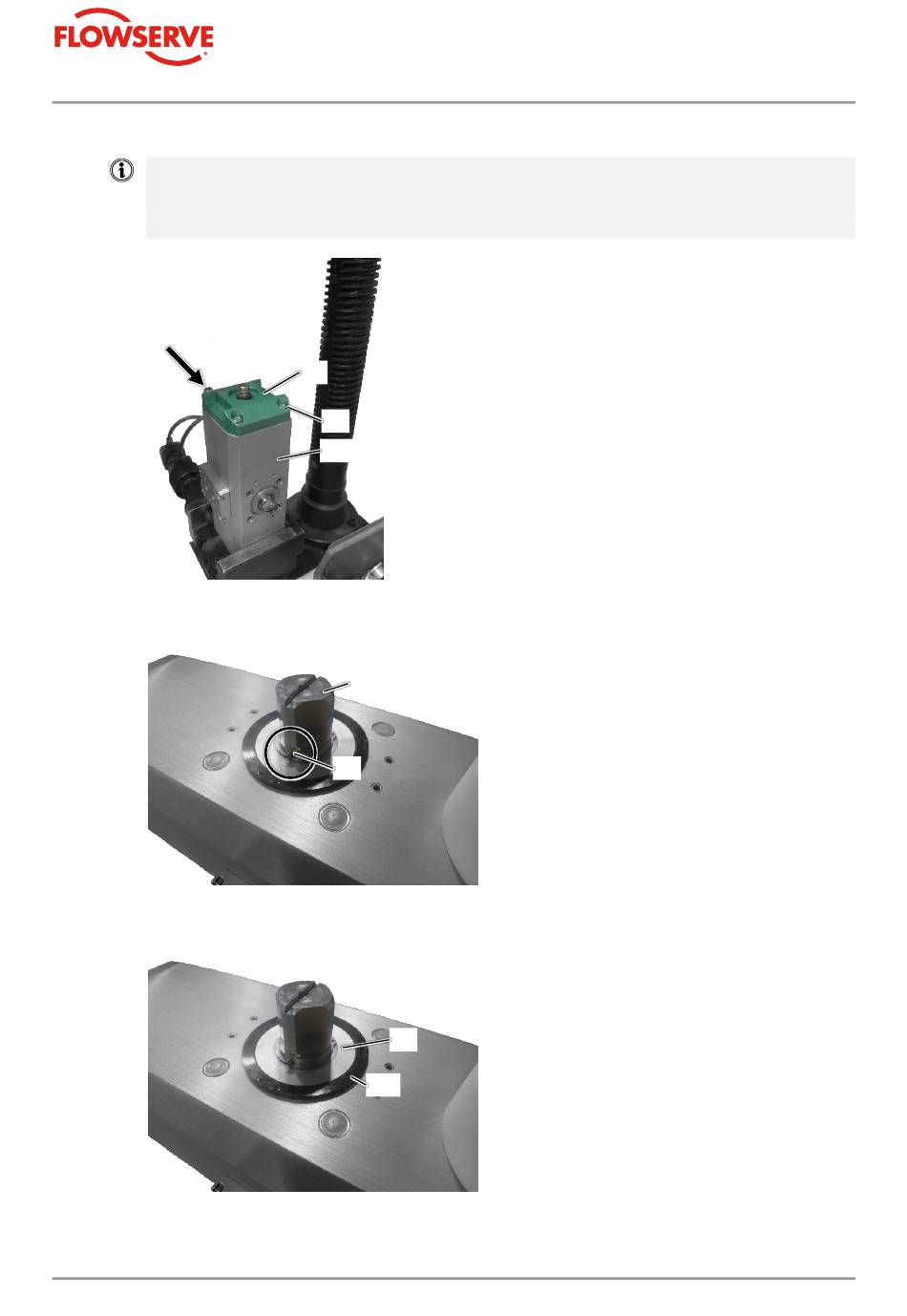

Montieren Sie beide Deckel [2] an das Gehäuse [10].
Verwenden Sie für die Montage eine Montagevorrichtung mit Presse und die
Deckelschrauben [1].
Prüfen Sie auch, ob die Markierungen ( siehe Handlungsschritt 1) an Deckel [2] und
Gehäuse [10] übereinstimmen.
29.
Schrauben Sie den Sicherungsstift (Gewindestift) [5] in die Antriebswelle [4].
30.
Setzen Sie den schwarzen Laufring [17] auf die Ausgleichsbuchse [8].
[2]
[1]
[10]
[4]
[5]
[8]
[17]
Seite 60 von 79
ROTADISK-Schwenkantrieb RD & RDF
Betriebsanleitung – BA3002 DE
8 Instandsetzung
