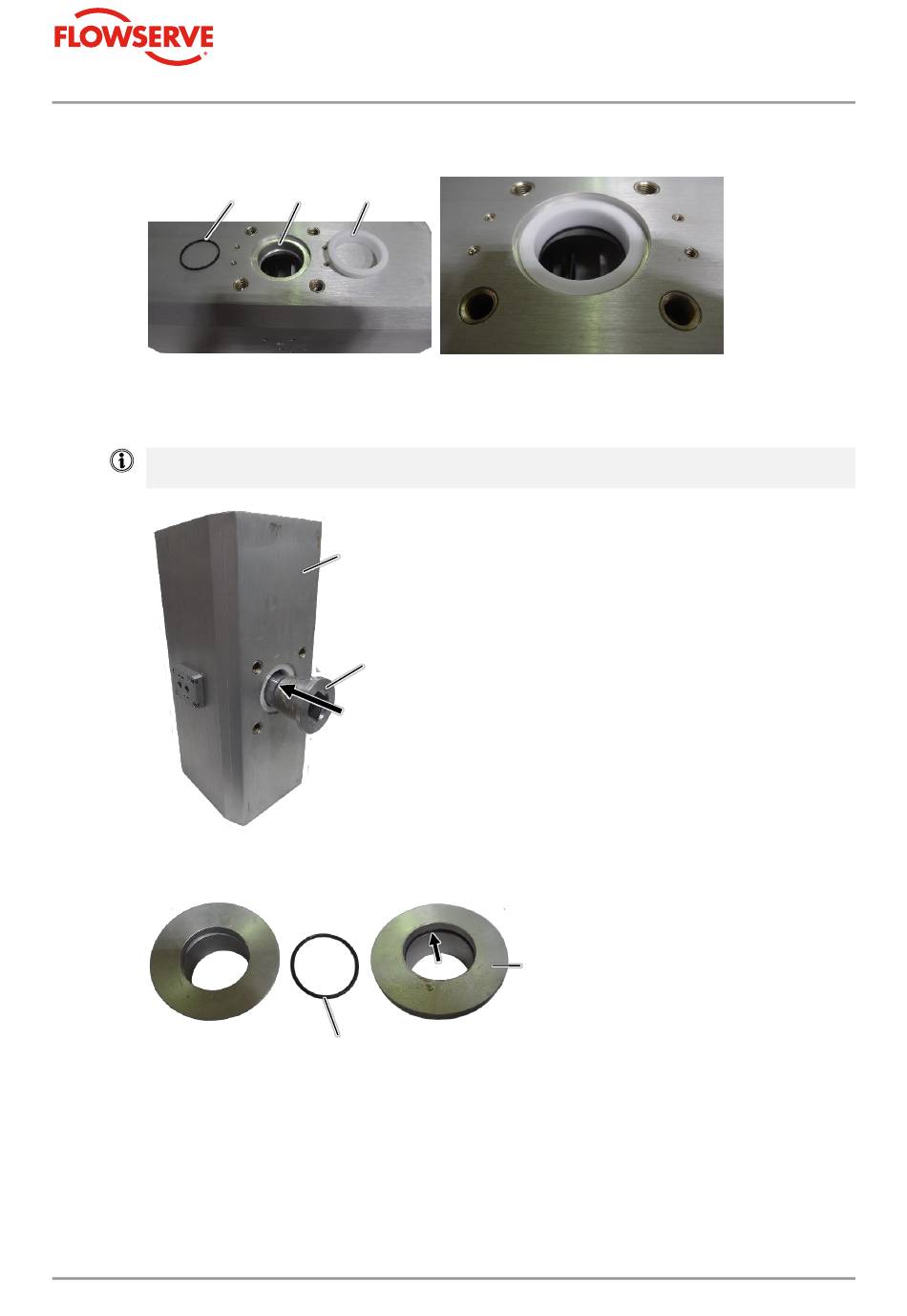

22.
Setzen Sie auf der oberen Gehäuseflanschseite einen neuen eingefetteten
Q-Ring [14] und eine neue Lagerbuchse [15] in die Lageröffnung [13] ein.
[14]
23.
Drücken Sie die eingefettete Antriebswelle [4] vorsichtig von der unteren Seite in
das Gehäuse [10] rein.
Achten Sie darauf, dass die Nut in der Antriebswelle [4] in die ursprüngliche Stellung
(quer oder parallel zur Längsachse) aufweist.
24.
Legen Sie einen neuen O-Ring [12] in die Ausgleichsbuchse [8] hinein.
[13] [15]
[10]
[4]
[12]
Seite 58 von 79
ROTADISK-Schwenkantrieb RD & RDF
Betriebsanleitung – BA3002 DE
[8]
8 Instandsetzung
