3.

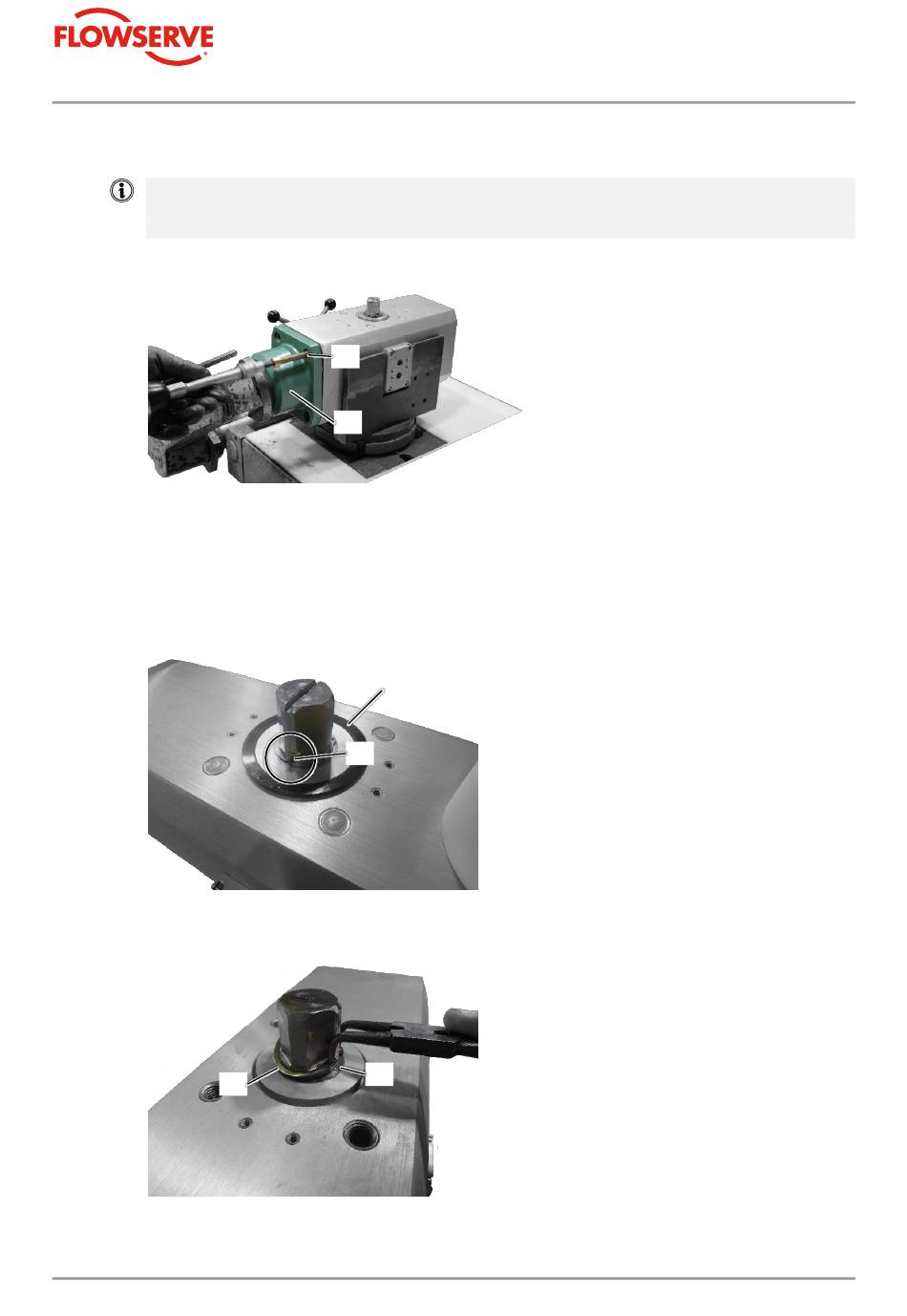

Spannen Sie den ROTADISK-Schwenkantrieb in eine Montagevorrichtung mit
Presse ein.
Die Montagevorrichtung mit Presse verhindert, dass der Deckel [2] durch die
Federspannung bei herausgeschraubten Deckelschrauben [1] herausgeschleudert
wird.
4.
Lösen Sie die Deckelschrauben [1] kreuzweise vom Deckel [2].
5.
Nehmen Sie das Federpaket aus der Gehäuseseite.
6.
Wiederholen Sie die vorherigen Schritte für die andere Gehäuseseite.
7.
Schrauben Sie den Sicherungsstift (Gewindestift) [5] aus der Antriebswelle heraus.
8.
Entfernen Sie den schwarzen Laufring [17].
9.
Entfernen Sie den Wellensicherungsring [6] und die Unterlegscheibe [7].
[6]
[1]
[2]
[17]
[5]
[7]
