3.3.1 Funktion doppeltwirkend (ROTADISK-Schwenkantrieb-Typ RD)
Die folgende Funktionsbeschreibung bezieht sich auf einen ROTADISK-
Schwenkantrieb in Standard-Bauweise ( siehe Abschnitt 3.1).

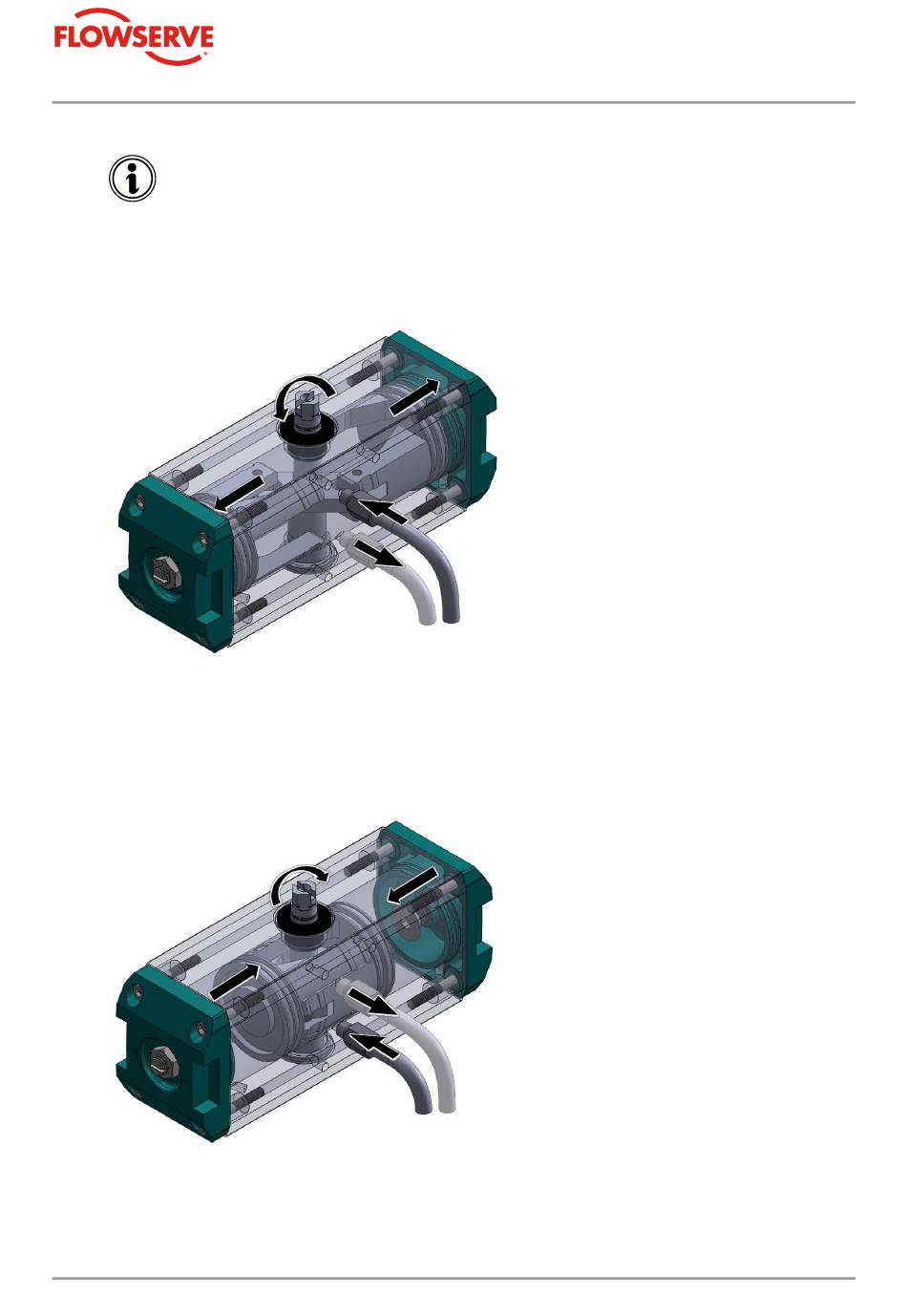

Über den Anschluss „P1" wird der Innenraum des ROTADISK-Schwenkantriebs zwischen den
beiden Kolben mit Druck beaufschlagt. Die Kolben bewegen sich auseinander. Die Kraft
beider Kolben wird über die Doppelschwinge auf die Antriebswelle übertragen, die sich im
Gegenuhrzeigersinn um 90° dreht. Dadurch bewegt sich der Schwenkantrieb in die Stellung
„AUF".
Wird der Anschluss „P2" mit Druckluft beaufschlagt und „P1" entlüftet, werden die beiden
äußeren Kammern mit Druck beaufschlagt und die Kolben bewegen sich zueinander. Dabei
dreht sich die Antriebswelle im Uhrzeigersinn um 90° und der Schwenkantrieb bewegt sich in
die Stellung „ZU".
ROTADISK-Schwenkantrieb RD & RDF
P1
P2
P1
P2
Seite 32 von 79
Betriebsanleitung – BA3002 DE
3 Produktbeschreibung
