3.

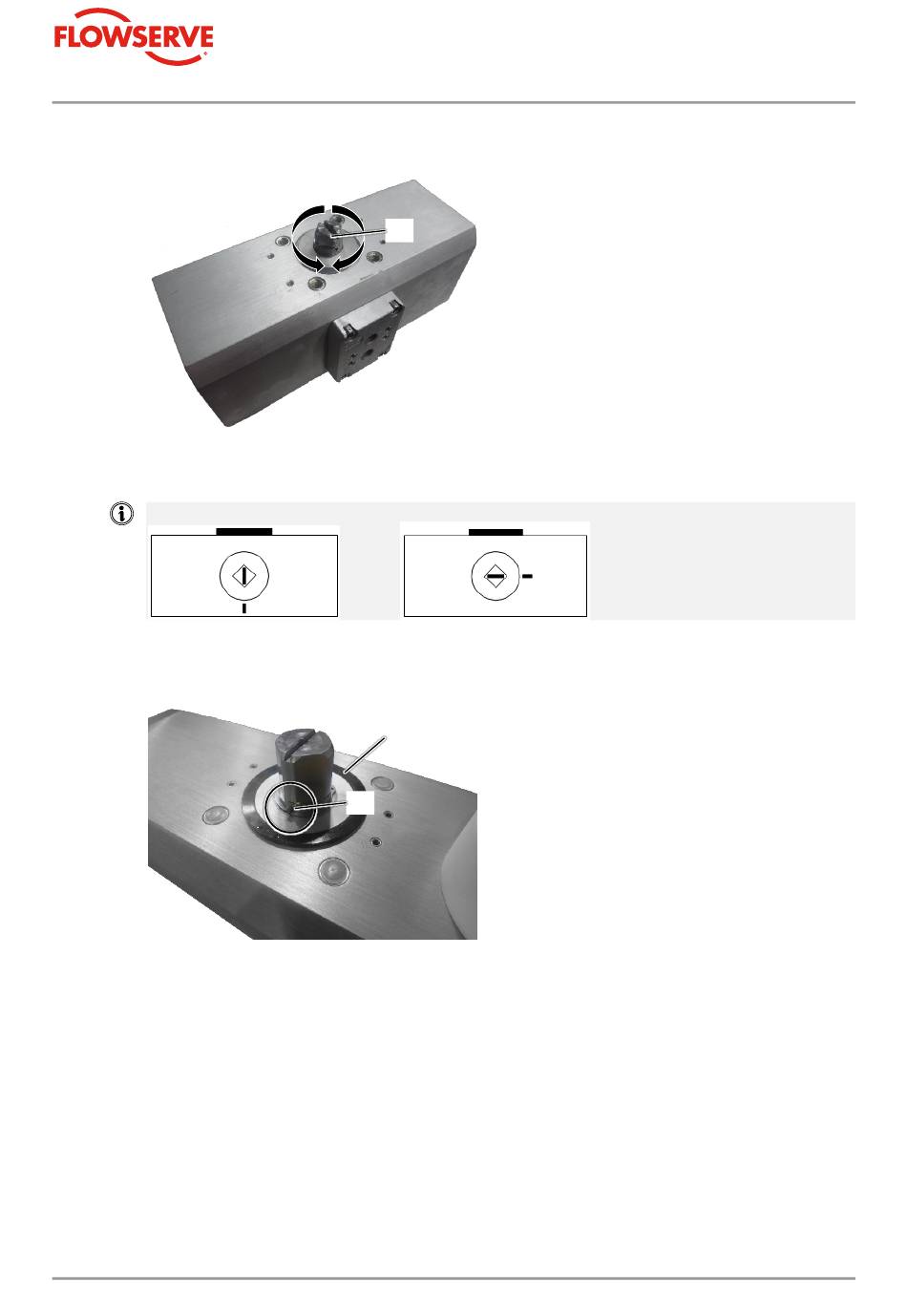

Bringen Sie die Kolben durch Drehen der Antriebswelle [4] am Außenvierkant auf
Innen-Anschlag.
4.
Markieren Sie die Lage der Antriebswellennut am Gehäuse [10].
Standard-Bauweise
5.
Schrauben Sie den Sicherungsstift (Gewindestift) [5] aus der Antriebswelle heraus.
6.
Entfernen Sie den schwarzen Laufring [17].
[4]
Alternative Bauweise (inverse Drehrichtung)
[17]
[5]
Seite 54 von 79
ROTADISK-Schwenkantrieb RD & RDF
Betriebsanleitung – BA3002 DE
8 Instandsetzung
