4.5

Profilschienenmontage

Montage auf einer SIMATIC S7‑300 Profilschiene
Um den X‑200 auf einer Profilschiene zu montieren, gehen Sie wie folgt vor:
1. Hängen Sie die Gehäuseführung an der Oberseite Gehäuses in Profilschiene ein.
2. Verschrauben Sie den X-200 an der Unterseite der Profilschiene.
3. Montieren Sie die Anschlüsse für die Spannungsversorgung.
4. Montieren Sie die Anschlüsse für den Meldekontakt.
5. Stecken Sie die Klemmenblöcke bzw. M12‑Steckverbinder in die dafür vorgesehenen
Buchsen am X‑200.

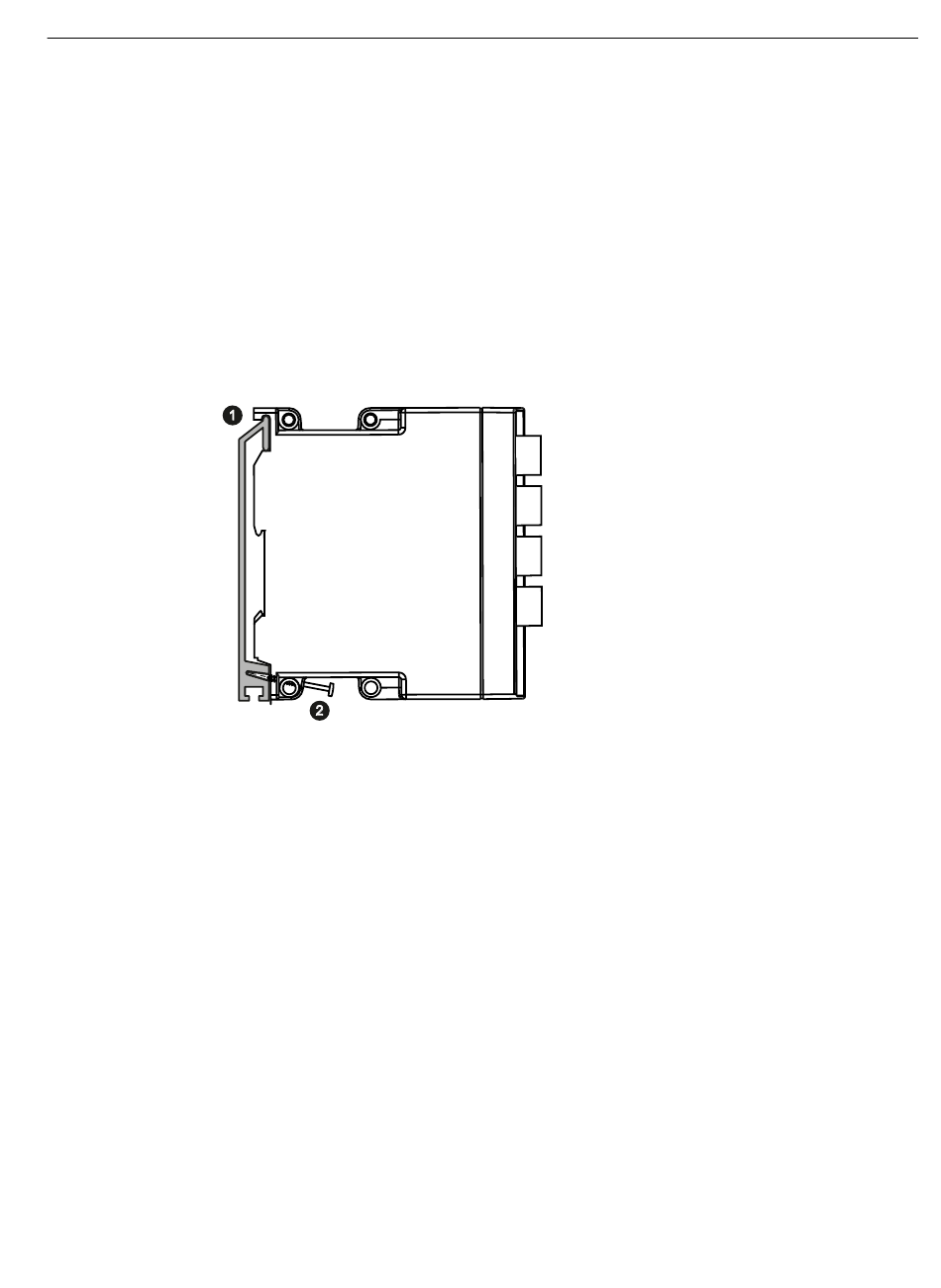

Bild 4-4
Demontage
Um den X‑200 von der Profilschiene zu demontieren, gehen Sie wie folgt vor:
1. Demontieren Sie zunächst alle angeschlossenen Leitungen.
2. Lösen Sie die Verschraubungen an der Unterseite der Profilschienen.
3. Heben Sie den X‑200 von der Profilschiene ab.
SCALANCE X-200
Betriebsanleitung, 11/2021, C79000-G8900-C284-15
Montage auf einer SIMATIC S7‑300‑Profilschiene
Montage und Demontage
4.5 Profilschienenmontage
51
