4.4
Profilschienenmontage
Montage auf einer SIMATIC S7-300 Profilschiene
Um das Gerät auf einer S7-300 Profilschiene zu montieren, gehen Sie wie folgt vor:
1. Setzen Sie die erste Gehäuseführung des Geräts auf die Oberkante der S7-300
Profilschiene.
2. Verschrauben Sie das Gerät an der Unterseite der Profilschiene (Anzugsdrehmoment 2
Nm).
3. Montieren Sie die Anschlüsse für die Spannungsversorgung. Siehe auch Kapitel
"Spannungsversorgung (Seite 26)".
4. Stecken Sie den Klemmblock für die Spannungsversorgung in die dafür vorgesehenen
Buchse am Gerät.

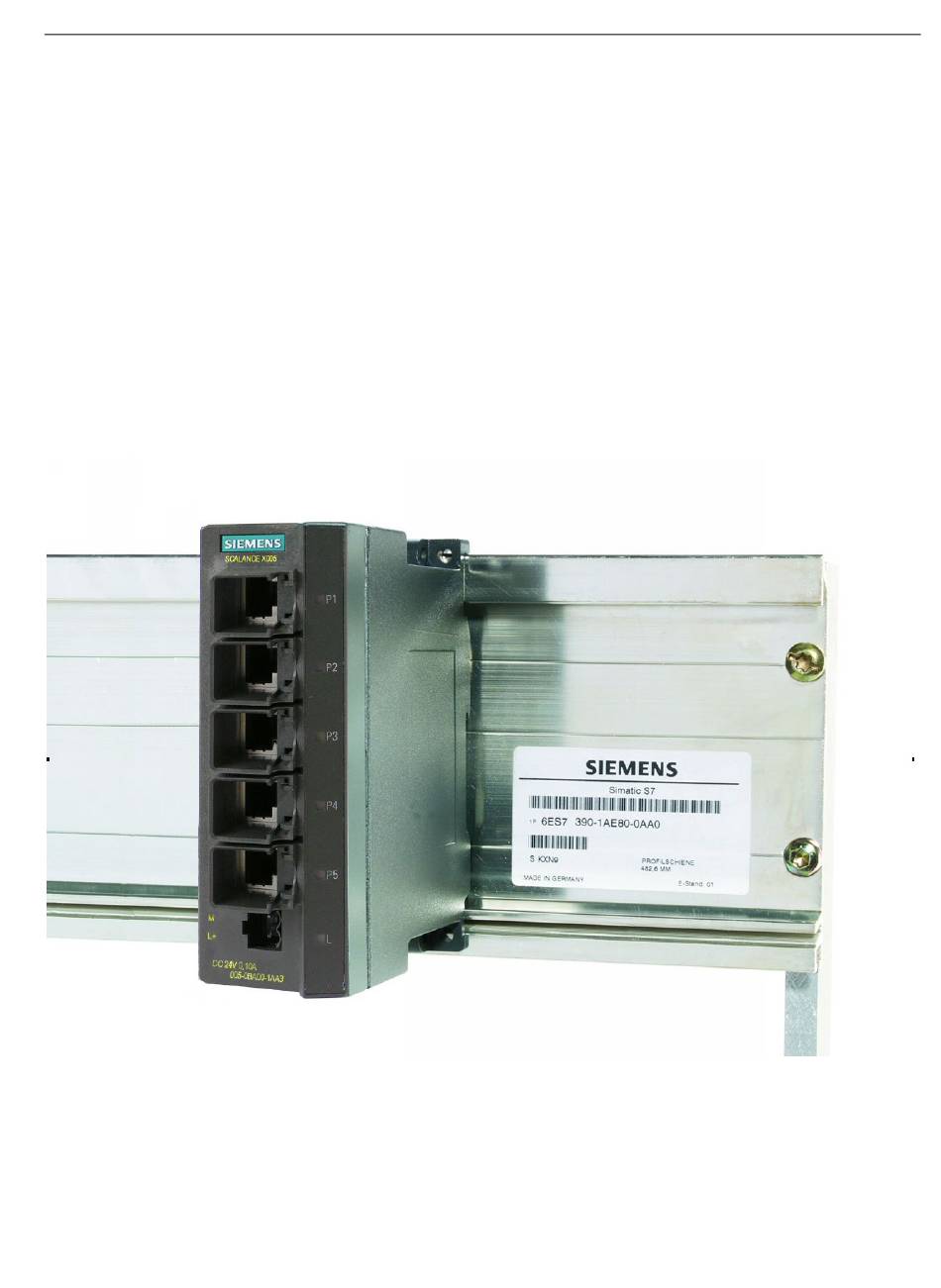

Bild 4-3
Montage auf einer SIMATIC S7-300-Profilschiene
SCALANCE X-000
Betriebsanleitung, 09/2016, C79000-G8900-C344-02
Montage
4.4 Profilschienenmontage
21
