Gerätebeschreibung
3.3 Geräteansichten
3.3 Geräteansichten

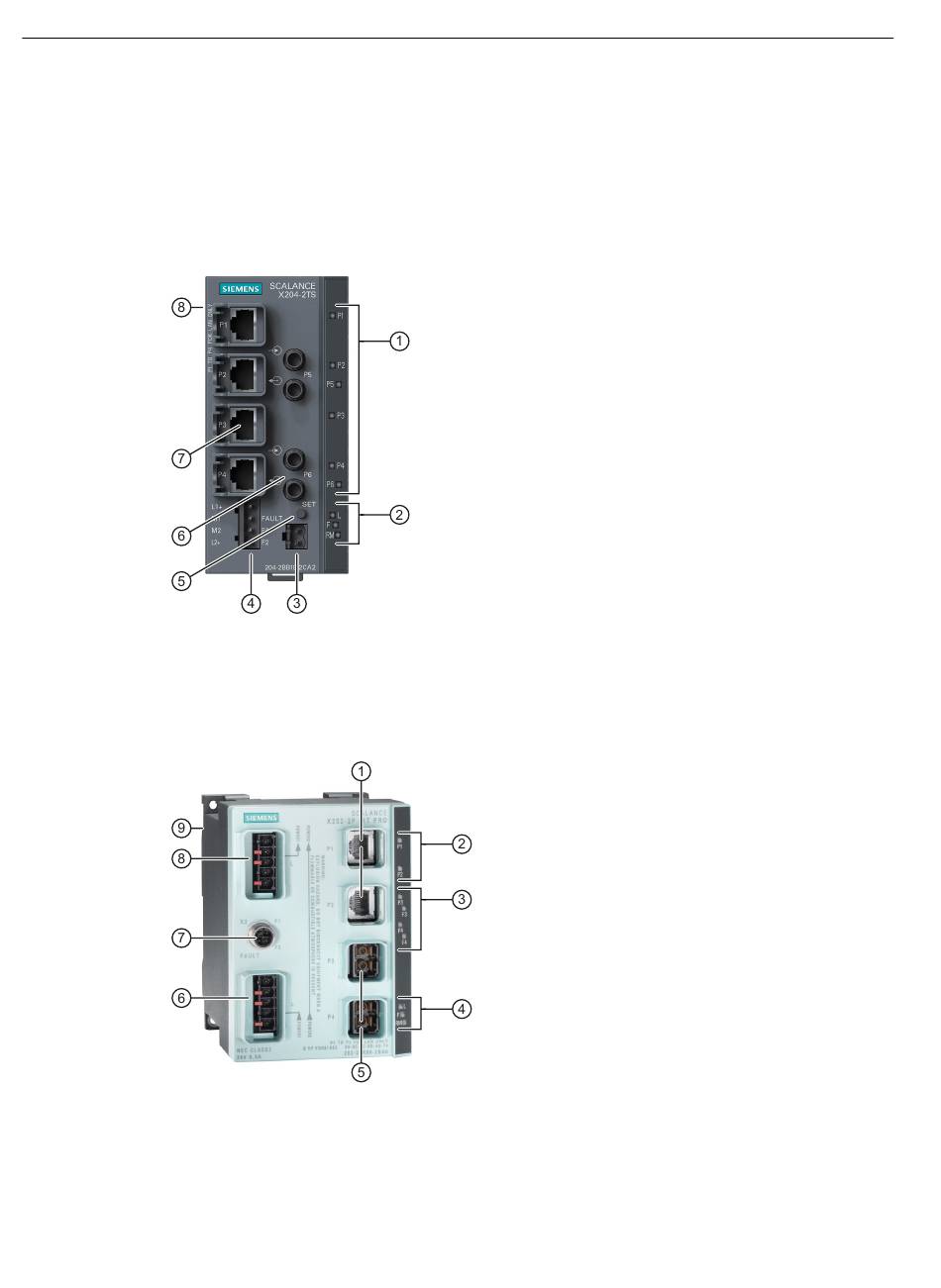

Geräteansicht am Beispiel eines X204-2TS
Die nachfolgende Abbildung beschreibt exemplarisch die einzelnen Komponenten eines IE-
Switch X200.
Geräteansicht am Beispiel eines X202-2P IRT PRO
Die nachfolgende Abbildung beschreibt exemplarisch die einzelnen Komponenten eines IE-
Switch X-200 in der PRO-Ausführung.
24
1 LEDs für Anschlüsse an Industrial Ethernet
2 LEDs
• L: Power-LED, Spannungsversorgung
• F: Fehler-LED
• RM: Redundanzmanager bzw. Standby
3 Anschluss für Meldekontakt
4 Anschluss für Spannungsversorgung
5 SET-Taster
6 Optischer Anschluss an Industrial Ethernet
7 Elektrischer Anschluss an Industrial Ethernet
8 (Auf Geräterückseite, nicht im Bild:) Steckplatz für
C‑PLUG
1 Elektrische Anschlüsse an Industrial Ethernet
2 LEDs für elektrische Anschlüsse
3 LEDs für optische Anschlüsse mit Diagnose-LEDs
4 LEDs
• L: Power-LED, Spannungsversorgung
• F: Fehler-LED
• RM:
– grün = Redundanzmanager
– gelb = Standby-Anzeige
5 Optische Anschlüsse an Industrial Ethernet
6 Anschluss für Spannungsversorgung (wird mit
L1 versorgt, zusätzlich durchgeschleift zu L2)
7 Anschluss für Meldekontakt
8 Spannungsversorgung für weitere Geräte
(durchgeschleift von L1 an L2)
9 (Auf Geräterückseite, nicht im Bild): Steckplatz
für C‑PLUG und SET-Taster
Betriebsanleitung, 11/2021, C79000-G8900-C284-15
SCALANCE X-200
