4.2 Montagemöglichkeiten
4.2 Montagemöglichkeiten
Montagearten
IE-Switches X‑200 lassen folgende Montagearten zu:
• Montage auf 35-mm-Hutschiene nach DIN EN 60715
• Montage auf einer SIMATIC S7‑300-Profilschiene
• Wandmontage
Die nachfolgend aufgeführten Montagemöglichkeiten gelten, soweit nicht ausdrücklich anders
vermerkt, für alle IE-Switches X‑200.
Ausnahme XF-200
Die XF-Geräte (flache Bauform) können ausschließlich auf einer 35-mm-DIN-Hutschiene
montiert werden.
Einbauabstände
Halten Sie folgende Mindestabstände ein, damit die Konvektionslüftung des Geräts nicht
behindert wird:
• Unterhalb mindestens 10 cm
• Oberhalb mindestens 10 cm

Einbaulage

Um die maximale Umgebungstemperatur der Geräte zu nutzen, wird folgende Einbaulage
empfohlen:

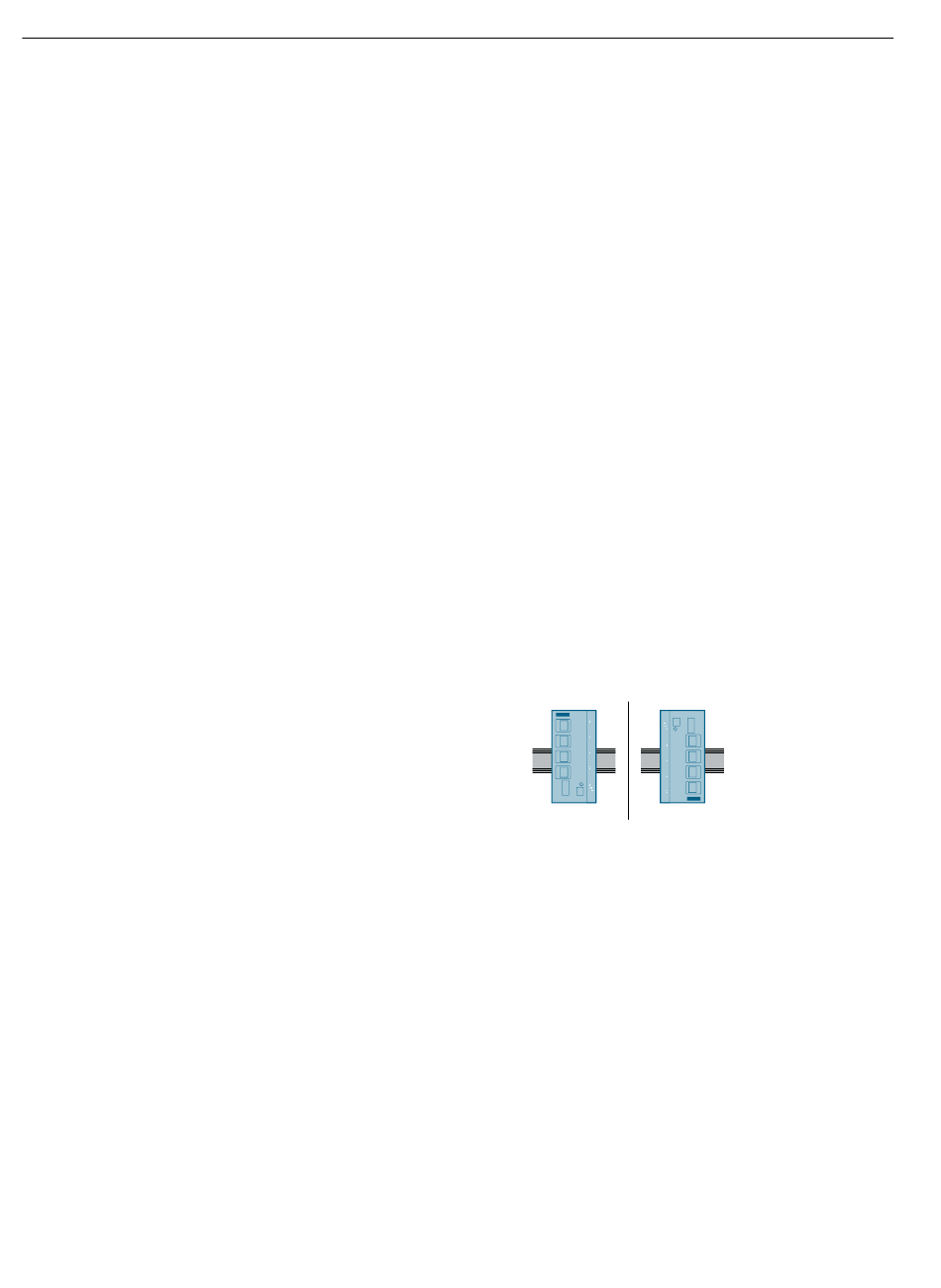

Horizontal
Waagerechter Aufbau des Baugruppenträgers
(Hutschiene)
Beachten Sie, dass bei Einbaulagen, die von Horizontal abweichen, abweichende
Temperaturwerte gelten können, siehe Kapitel "Technische Daten (Seite 81)".
