4.5

Profilschienenmontage

Montage auf einer SIMATIC S7-300 Profilschiene

Um den X-200 auf einer Profilschiene zu montieren, gehen Sie wie folgt vor:
1. Hängen Sie die Gehäuseführung an der Oberseite Gehäuses in Profilschiene ein.
2. Verschrauben Sie den X-200 an der Unterseite der Profilschiene.
3. Montieren Sie die Anschlüsse für die Spannungsversorgung.
4. Montieren Sie die Anschlüsse für den Meldekontakt.
5. Stecken Sie die Klemmenblöcke bzw. M12-Steckverbinder in die dafür vorgesehenen
Buchsen am X-200.

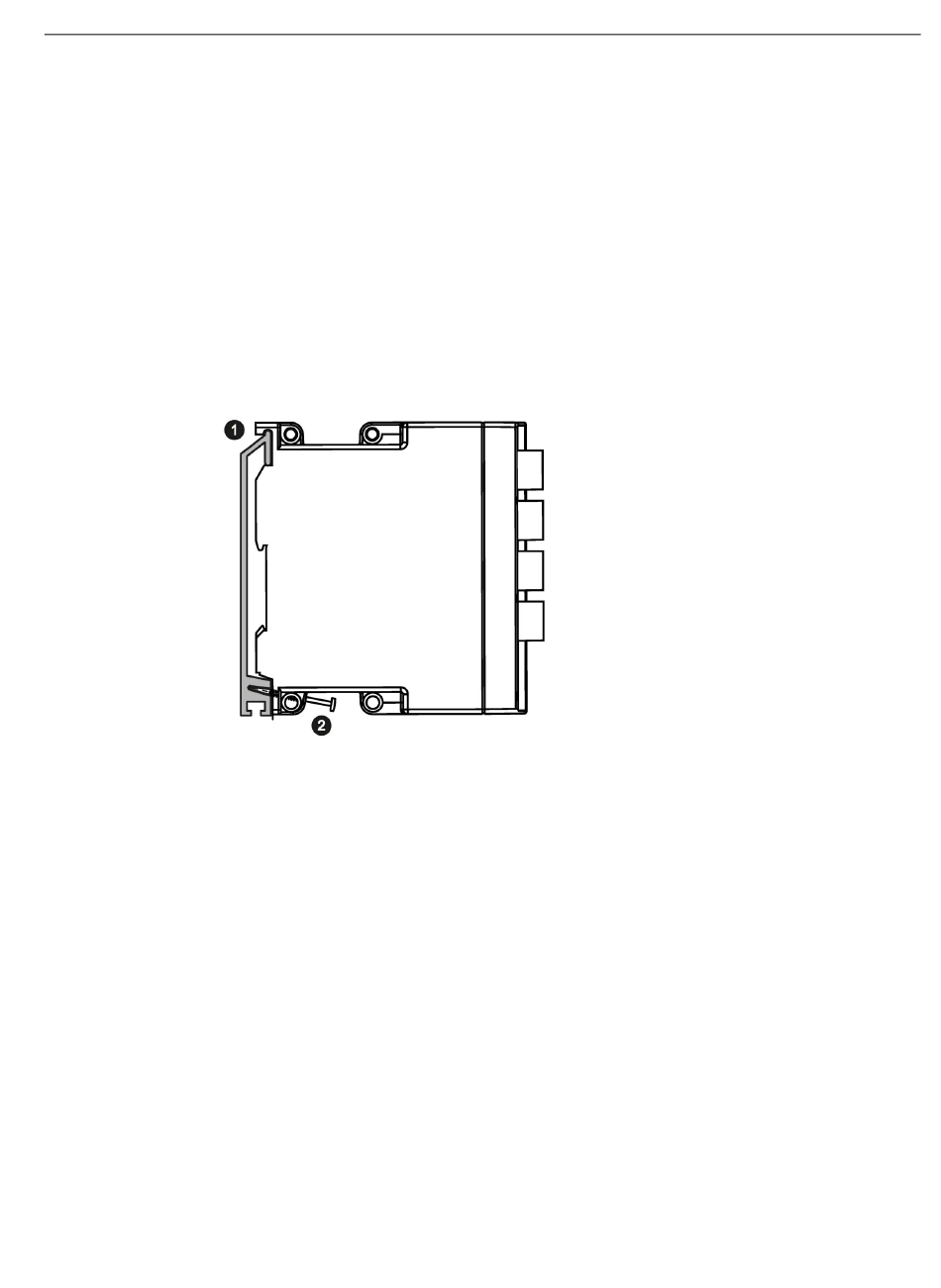

Bild 4-4
Demontage
Um den X-200 von der Profilschiene zu demontieren, gehen Sie wie folgt vor:
1. Demontieren Sie zunächst alle angeschlossenen Leitungen.
2. Lösen Sie die Verschraubungen an der Unterseite der Profilschienen.
3. Heben Sie den X-200 von der Profilschiene ab.
SCALANCE X-200
Betriebsanleitung, 02/2018, C79000-G8900-C284-12
Montage auf einer SIMATIC S7-300-Profilschiene
