Polaritätsumkehrung (Auto Polarity Exchange)
Wenn das Empfangsleitungspaar falsch angeschlossen ist, d. h. RD+ und RD- sind vertauscht,
dann erfolgt automatisch die Umkehrung der Polarität.

Pin-Belegung

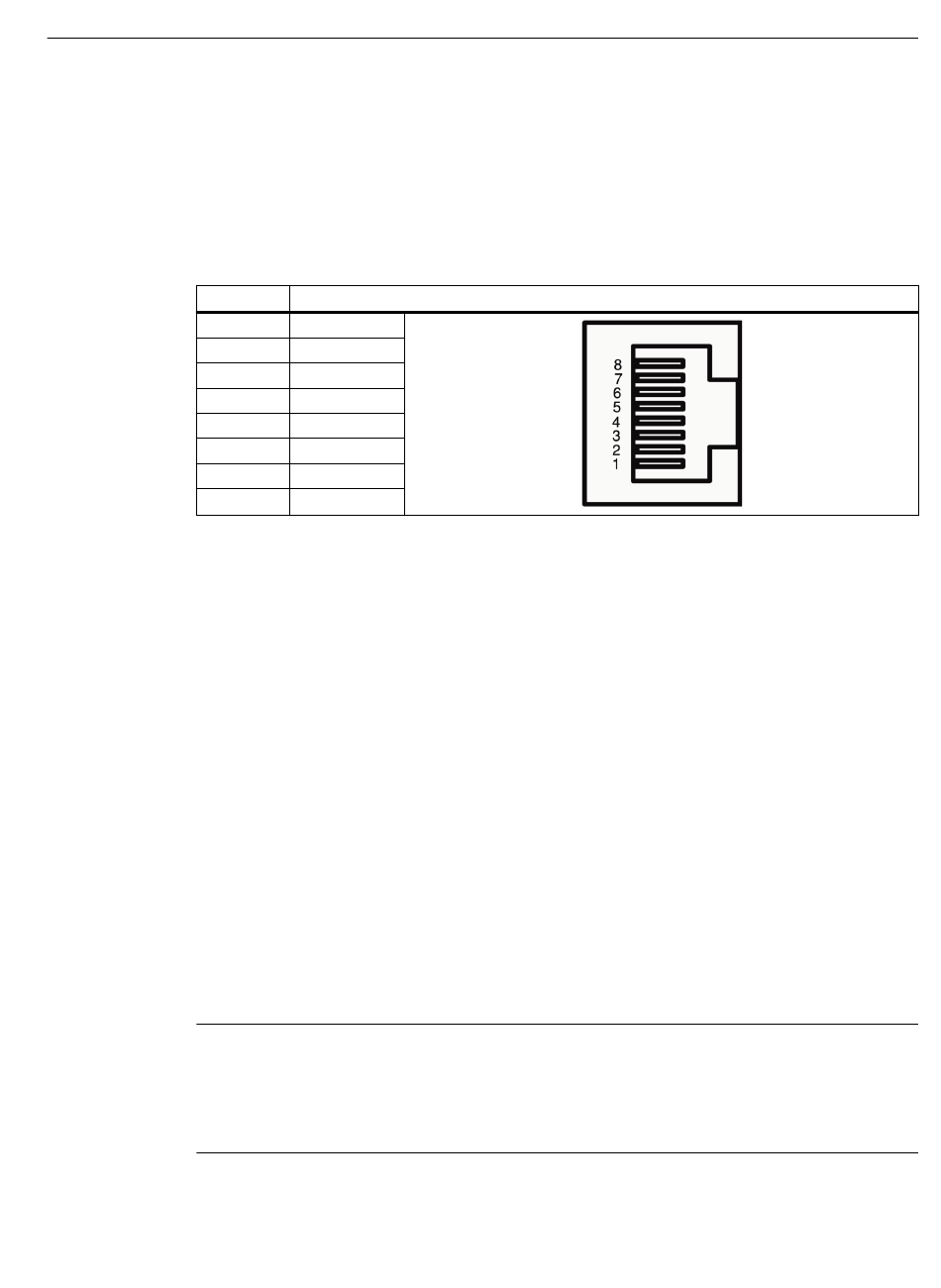

Die nachfolgende Tabelle zeigt die Pin-Belegung der RJ-45-Anschlüsse:
Pin-Nr.:
Zulässige Leitungslängen
• Bei Anschluss über TP-Cords oder TP-XP-Cords: maximal 10 m
• Bei Anschluss über IE FC Cable mit IE RJ45 Plug:
Je nach Leitungstyp ist eine Gesamtlänge von bis zu 100 m zwischen zwei Geräten zulässig.
5.6.1.2 Elektrische Anschlüsse beim X208PRO
Anschluss über M12-Buchsen
Beim IE‑Switch SCALANCE X208PRO erfolgt der Anschluss an Industrial Ethernet über 4-polige,
d-kodierte M12-Buchsen mit MDI-X-Belegung.
Die Funktion MDI / MDI-X Autocrossover
Diese Funktion bietet den Vorteil einer durchgängigen Verkabelung, ohne dass externe,
gekreuzte Ethernetkabel erforderlich sind. Fehlfunktionen bei vertauschten Sende- und
Empfangsleitungen werden dadurch verhindert. Die Installation wird dadurch für den
Anwender wesentlich vereinfacht.
Hinweis
Schleifenbildung
Bitte beachten Sie, dass eine direkte Verbindung zweier Ports am Switch oder eine
unbeabsichtigte Verbindung über mehrere Switches hinweg zu einer unzulässigen
Schleifenbildung führt. Eine solche Schleife kann zu Netzüberlast und zu Netzausfällen führen.
SCALANCE X-200
Betriebsanleitung, 11/2021, C79000-G8900-C284-15
Belegung
8 n. c.
7 n. c.
6 TD-
5 n. c.
4 n. c.
3 TD+
2 RD-
1 RD+
5.6 Anschluss an Industrial Ethernet
Anschließen
