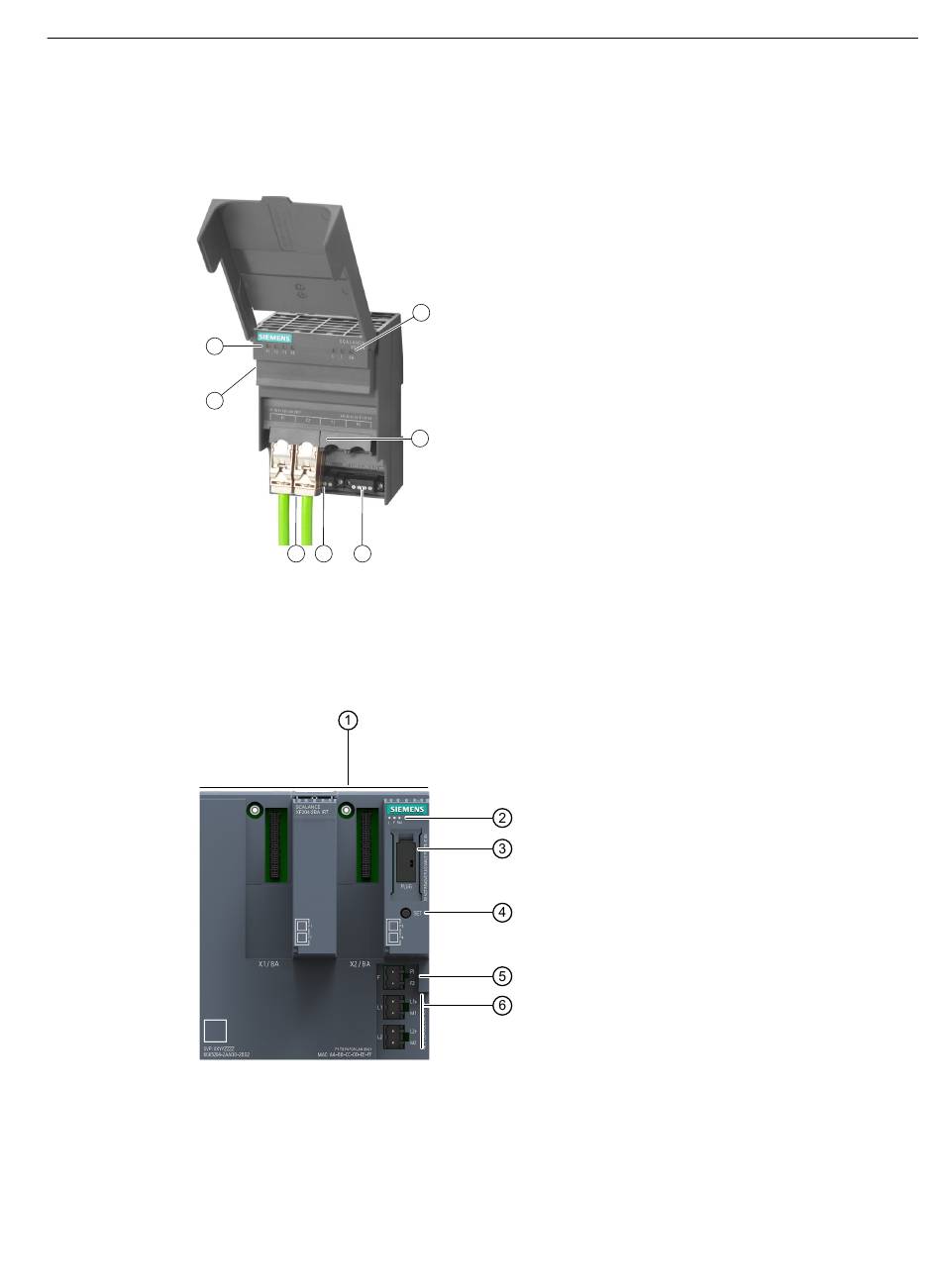

Geräteansicht am Beispiel eines XF204
Die nachfolgende Abbildung beschreibt exemplarisch die einzelnen Komponenten eines IE-
Switch XF200, flache Bauform.
7
6
Geräteansicht am Beispiel eines XF204-2BA IRT
Die nachfolgende Abbildung beschreibt exemplarisch die einzelnen Komponenten eines IE-
Switch XF-200IRT, flache Bauform.
SCALANCE X-200
Betriebsanleitung, 11/2021, C79000-G8900-C284-15
1
2
5 4 3
1 LEDs
• L: Power-LED, Spannungsversorgung
• F: Fehler-LED
• RM: Redundanzmanager
2 Anschlüsse an Industrial Ethernet
3 Anschluss für Spannungsversorgung
4 Anschluss für Meldekontakt
5 (Hinter den Steckern, nicht im Bild:) SET-Taster
6 (Seitlich am Gerät, nicht im Bild:) Steckplatz für
C‑PLUG
7 LEDs für Anschlüsse an Industrial Ethernet
1 BaseUnit mit Steckplätzen für 2 BusAdapter
Die BaseUnit sorgt für die elektrische und me‐
chanische Verbindung der BusAdapter.
2 LEDs
• L: Power-LED, Spannungsversorgung
• F: Fehler-LED
• RM: Redundanzmanager
3 Steckplatz für C‑PLUG
4 SET-Taster
5 Anschluss für Meldekontakt
6 Anschluss für Spannungsversorgung
Gerätebeschreibung
3.3 Geräteansichten
25
