Anschließen
5.3 Spannungsversorgung

Spannungsversorgung durchgeschleift

Die Geräte besitzen außerdem einen Anschluss für die geschaltete und ungeschaltete
Versorgung weiterer Geräte mit DC 24 V. Über diese Schnittstellen (L1+, N1 und L2+, N2) ist ein
Weiterschleifen der Energie mit PROFINET-konformer Anschlusstechnik möglich.
Beachten Sie hierzu auch das Handbuch "SIMATIC Dezentrales Peripheriesystem ET 200pro
(https://support.industry.siemens.com/cs/ww/de/view/21210852)".
Hinweis
Hinweise für den Betrieb unter Grenzbedingungen
Bei Durchschleifen der Spannungsversorgung müssen Sie Grenzwerte beachten, d. h. die
maximal zulässige Stromstärke in Abhängigkeit von der Umgebungstemperatur, siehe Tabelle
"Betrieb unter Grenzbedingungen" unten.
Bei Durchschleifen der Spannungsversorgung unter den unten beschriebenen
Grenzbedingungen darf das Gerät nur in waagerechter Einbaulage betrieben werden.
Waagerechte Einbaulage bedeutet, dass das Gerät z. B. auf einer waagerecht verlaufenen Hut-
bzw. Profilschiene montiert wird bzw. das Gerät steht aufrecht und die Beschriftung verläuft in
Leserichtung.
Wird keine Stromversorgung durchgeschleift, ist die Einbaulage beliebig.
Tabelle 5-1
Umgebung
+40°C
+50°C
+60°C
Nur bei SCALANCE X204IRT PRO:
+70°C

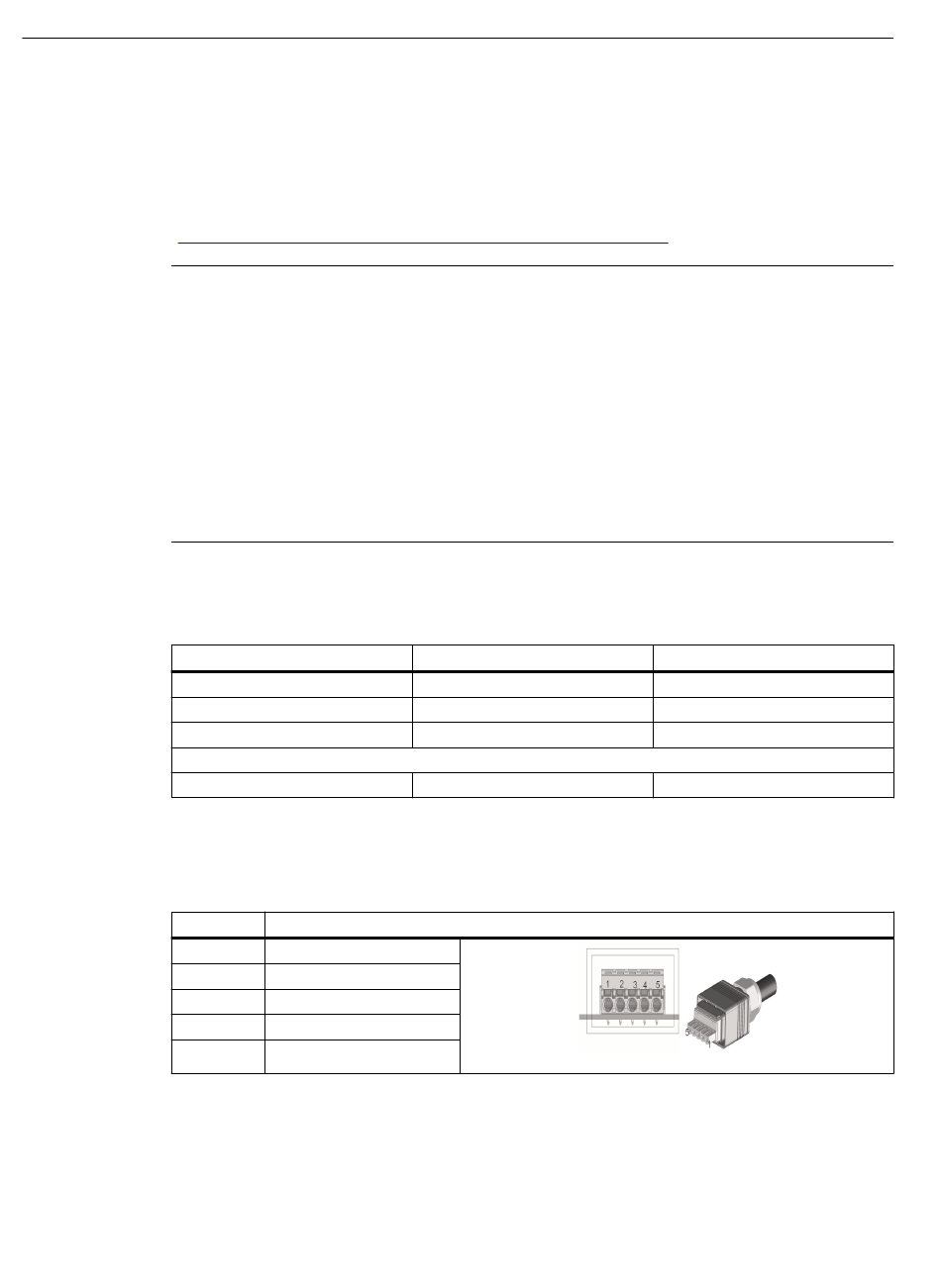

Pin-Belegung der Anschlüsse
Die nachfolgende Tabelle zeigt die Pin-Belegung der beiden Versorgungsanschlüsse:
Pin-Nr.:
66
Betrieb unter Grenzbedingungen
Belegung
1
L1: DC 24 V
2
N1
3
L2: DC 24 V
4
N2
5
FE (Functional Earth)
Max Power 1 (L1+, N1)
16 A
12 A
8 A
6 A
Betriebsanleitung, 11/2021, C79000-G8900-C284-15
Max Power 2 (L2+, N2)
16 A
12 A
8 A
6 A
SCALANCE X-200
