Anschließen
5.6 Anschluss an Industrial Ethernet
Pin-Belegung

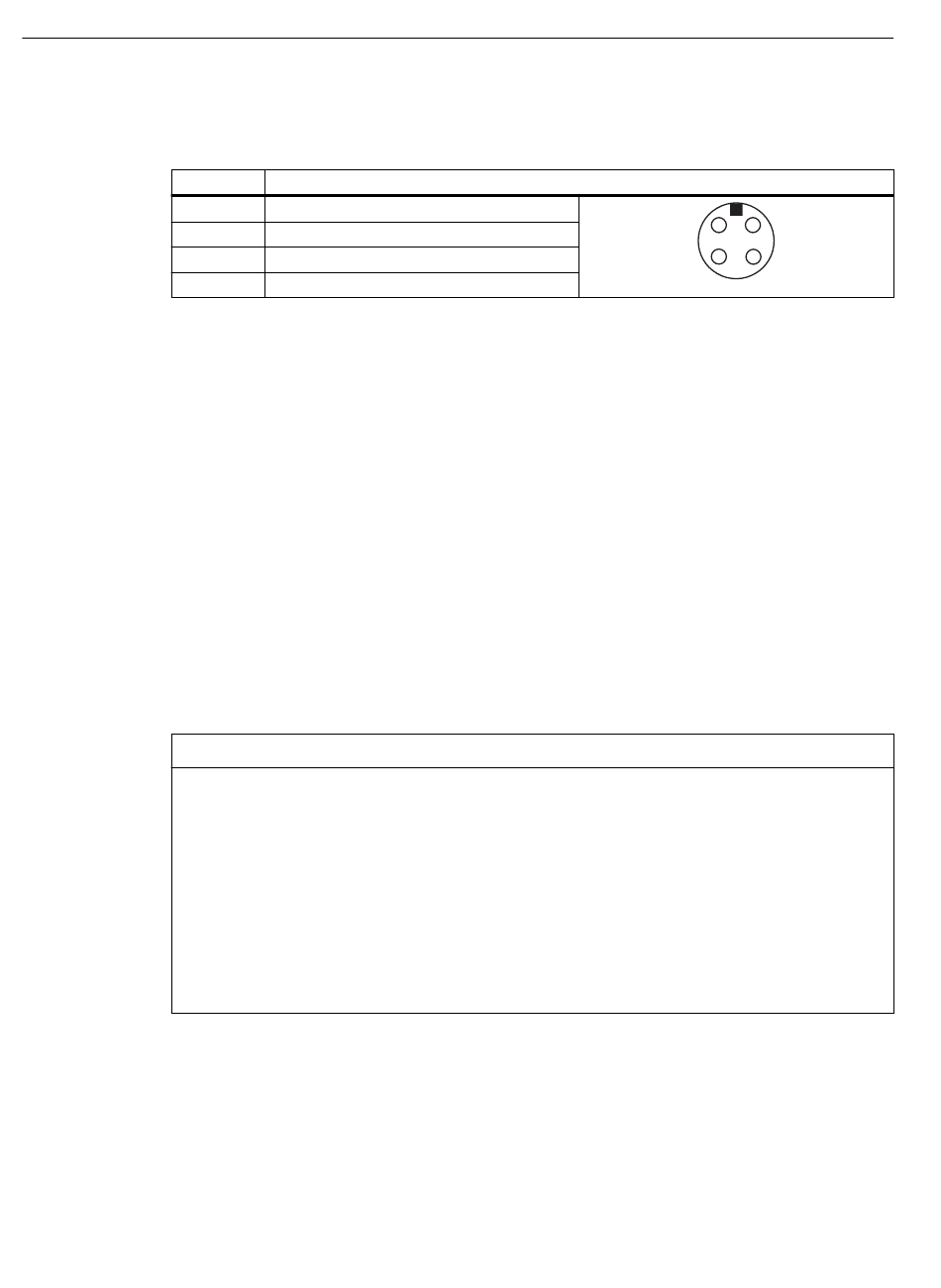

Die nachfolgende Tabelle zeigt die Pin-Belegung der M12-Buchsen:
Pin-Nr.:
1
2
3
4
Zulässige Leitungslängen
• Bei Anschluss über TP-Cords oder TP-XP-Cords: maximal 10 m
• Bei Anschluss über IE FC Cable mit IE RJ45 Plug:
Je nach Leitungstyp ist eine Gesamtlänge von bis zu 100 m zwischen zwei Geräten zulässig.
IE FC M12 Plug PRO
Der IE FC M12 Plug PRO ist ein geeigneter Steckverbinder in hoher Schutzart (IP65/67) zum
Anschluss des X208PRO an Industrial Ethernet. Sie können diesen Stecker unter folgender
Bestellnummer beziehen: 6GK1 901-0DB20-6AA0.
5.6.2 Optische Anschlüsse an Industrial Ethernet
ACHTUNG
Ausfall des Datenverkehrs durch Verschmutzung optischer Steckverbindungen
Optische Buchsen und Stecker sind empfindlich gegenüber Verschmutzung der Stirnfläche.
Verschmutzungen können zum Ausfall des optischen Übertragungsnetzes führen. Treffen Sie
folgende Vorkehrungen, um Beeinträchtigungen der Funktion zu vermeiden:
• Reinigen Sie die Stirnflächen feldkonfektionierter Stecker sorgfältig vor dem Stecken. Es
• Entfernen Sie die Staubschutzkappen von optischen Transceivern und vorkonfektionierten
• Verschließen Sie ungenutzte optische Buchsen und Stecker sowie Stecktransceiver und
74
Belegung
RX+
TX+
RX-
TX-
dürfen keine Rückstände der Bearbeitung auf dem Stecker verbleiben.
Leitungen erst kurz vor dem Stecken der Leitungen.
Steckplätze mit den mitgelieferten Schutzkappen.
1
4
Betriebsanleitung, 11/2021, C79000-G8900-C284-15
2
3
