Anschließen
5.3 Spannungsversorgung
5.3.2

Versorgung beim X208PRO

Spannungsversorgung beim X208PRO

Beim IE‑Switch SCALANCE X208PRO erfolgt der Anschluss der Spannungsversorgung über zwei
4-polige, a-kodierte M12-Buchsen.
• Die Spannungsversorgung ist redundant anschließbar.
– Beide Eingänge sind entkoppelt.
– Keine Lastverteilung.
– Das Netzteil mit der höheren Ausgangsspannung versorgt das Gerät alleine.
• Spannung: DC 24 V
• Die Spannungsversorgung ist hochohmig mit dem Gehäuse verbunden, um einen erdfreien
Aufbau zu ermöglichen.
• Die Spannungsversorgung ist potentialgebunden.
• Die Signalleitungen der elektrischen Ethernet-Schnittstellen sind potentialgetrennt.

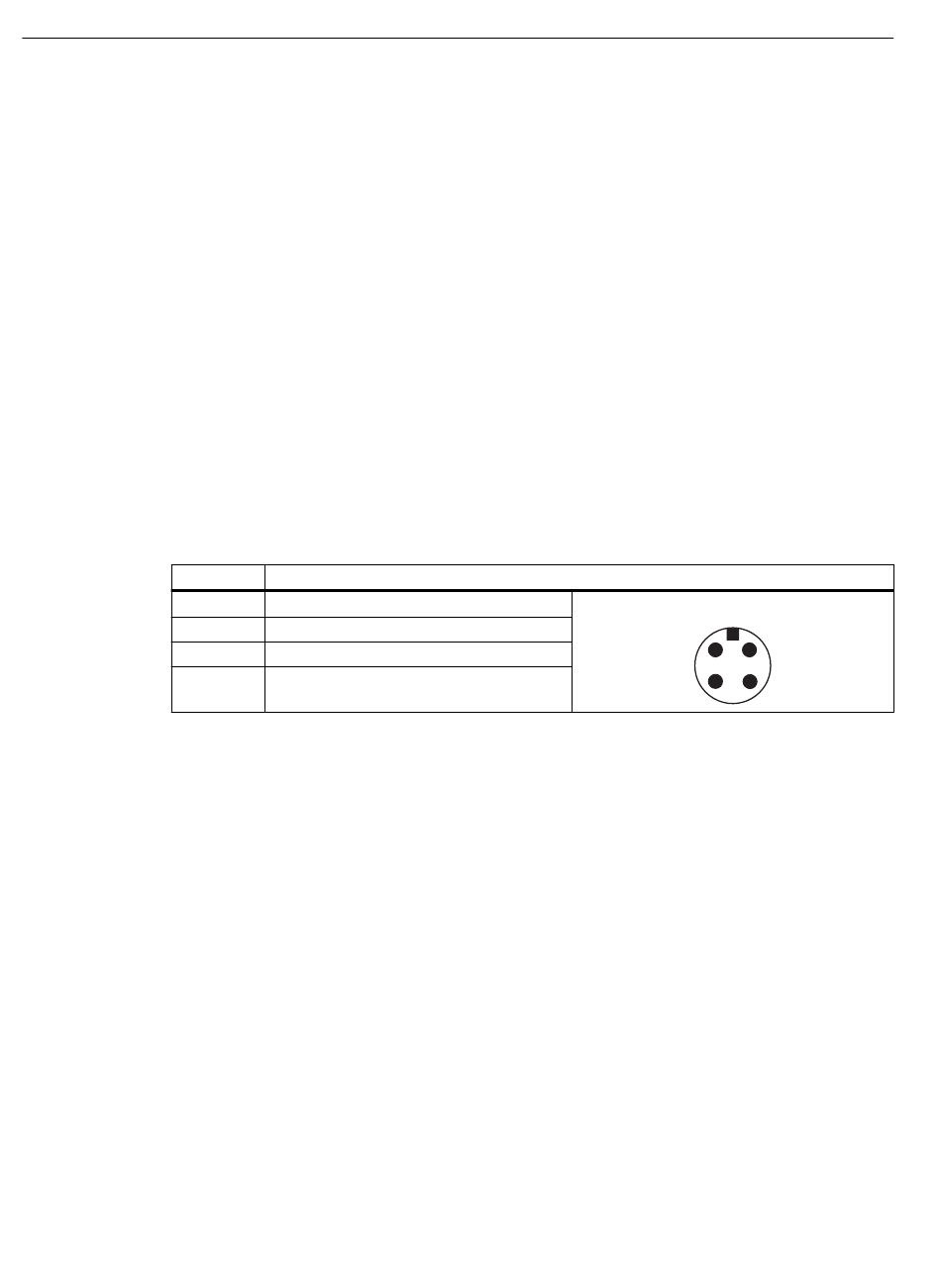

Die nachfolgende Tabelle zeigt die Pin-Belegung:
Pin-Nr.:
5.3.3 Versorgung bei IRT-PRO-Geräten
Spannungsversorgung bei den Geräten in der Ausführung IRT PRO
Die nachfolgenden Beschreibungen zur Spannungsversorgung gelten für folgende Geräte:
• X201-3P IRT PRO
• X202-2P IRT PRO
• X204IRT PRO
Anschluss-Stecker
Kunststoffausführung (Standard)
Der Anschluss der Spannungsversorgung erfolgt standardmäßig über den Push-Pull-
Steckverbinder Power Plug PRO. Dieser Stecker ist mit seiner hohen Schutzart (IP65) für den
schaltschranklosen Einsatz geeignet und entspricht einer PROFINET-konformen
Anschlusstechnik.
64
Belegung
1 L1 bzw. L2: DC 24 V
2 n. c.
3 M1 bzw. M2
4 n. c.
2
3
Betriebsanleitung, 11/2021, C79000-G8900-C284-15
1
4
