3.7 Der C-PLUG

Einsetzen in den Steckplatz

ACHTUNG
• Ziehen und Stecken Sie den C‑PLUG nur im spannungslosen Zustand.
• In einem Gerät mit lackierter Leiterplatte dürfen Sie nur einen C‑PLUG mit lackierter
Bild 3-2
Wo sich der Steckplatz für den C‑PLUG bei den verschiedenen Produktgruppen befindet,
entnehmen Sie den "Geräteansichten (Seite 24)".
Um den C‑PLUG einzusetzen, gehen Sie wie folgt vor:
1. Entfernen Sie den Schraubdeckel.
2. Stecken Sie den C‑PLUG in den Steckplatz.
3. Verschließen Sie den Steckplatz mit dem Schraubdeckel.
Entnehmen des C‑PLUG
Das Entnehmen des C‑PLUG ist nur im Fehlerfall des IE-Switch X‑200 notwendig.
Sie können den C‑PLUG mit Hilfe einer Flachzange, Pinzette oder eines kleinen
Schraubendrehers vorsichtig aus dem Steckplatz hebeln.
Wenn kein C-PLUG im Gerät steckt, dann wird bei Neustart des Geräts eine Fehlermeldung im
Web Based Management und im Command Line Interface ausgegeben. In diesem Fall müssen
38
Platine verwenden.

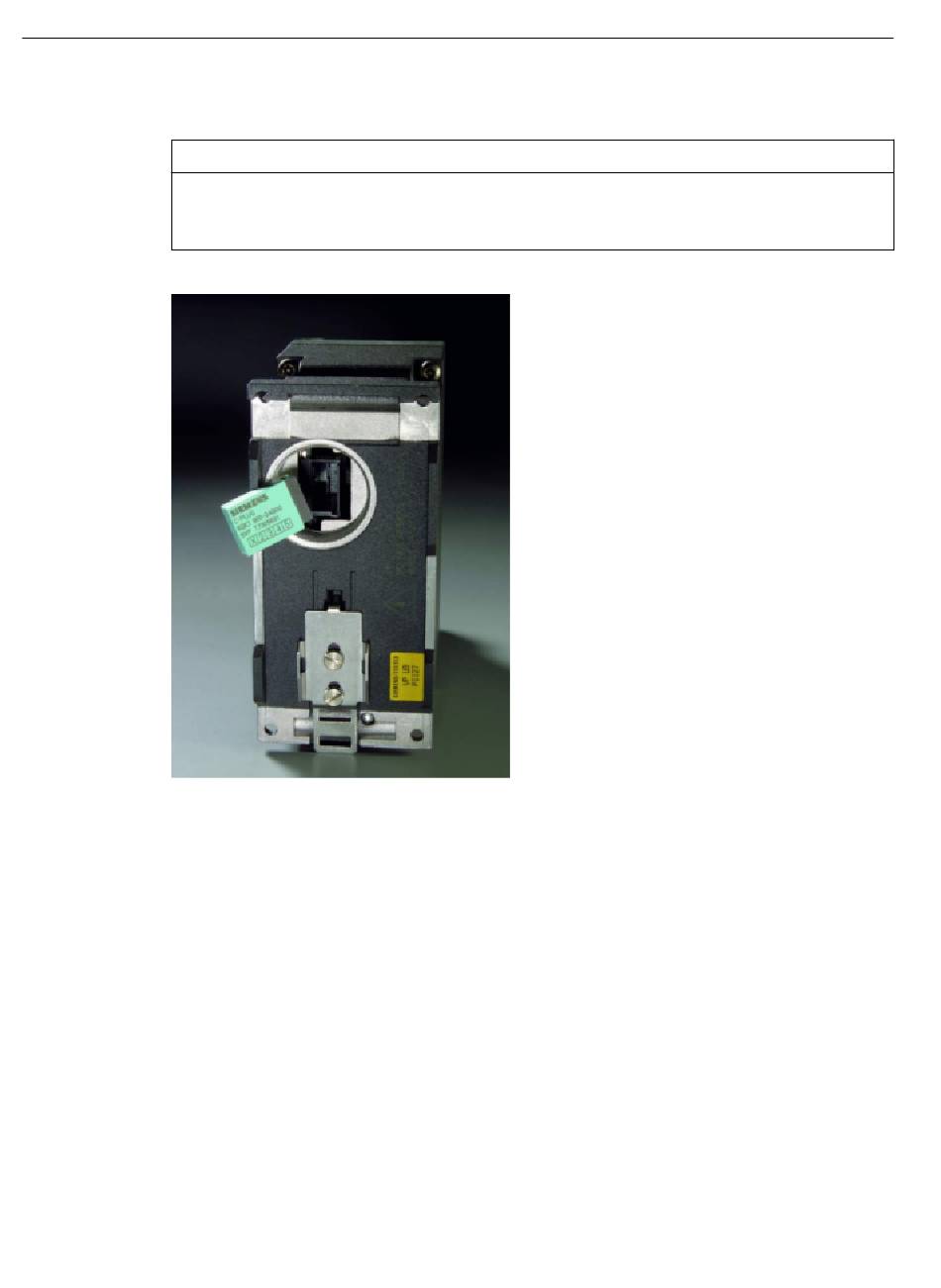

C‑PLUG und Steckplatz am Beispiel eines X-200
