Der SET-Taster

Funktion des SET-Tasters

Mit dem SET-Taster können Sie verschiedene Einstellungen des Geräts ändern. Die geänderten
Einstellungen bleiben nach dem Aus- und Einschalten des Geräts erhalten.
Abhängig davon, wie lange der SET-Taster gedrückt wird, werden unterschiedliche
Einstellungen vorgenommen, wie folgende Tabelle beschreibt:
Bild 3-1
Phase
SCALANCE X-200
Betriebsanleitung, 11/2021, C79000-G8900-C284-15

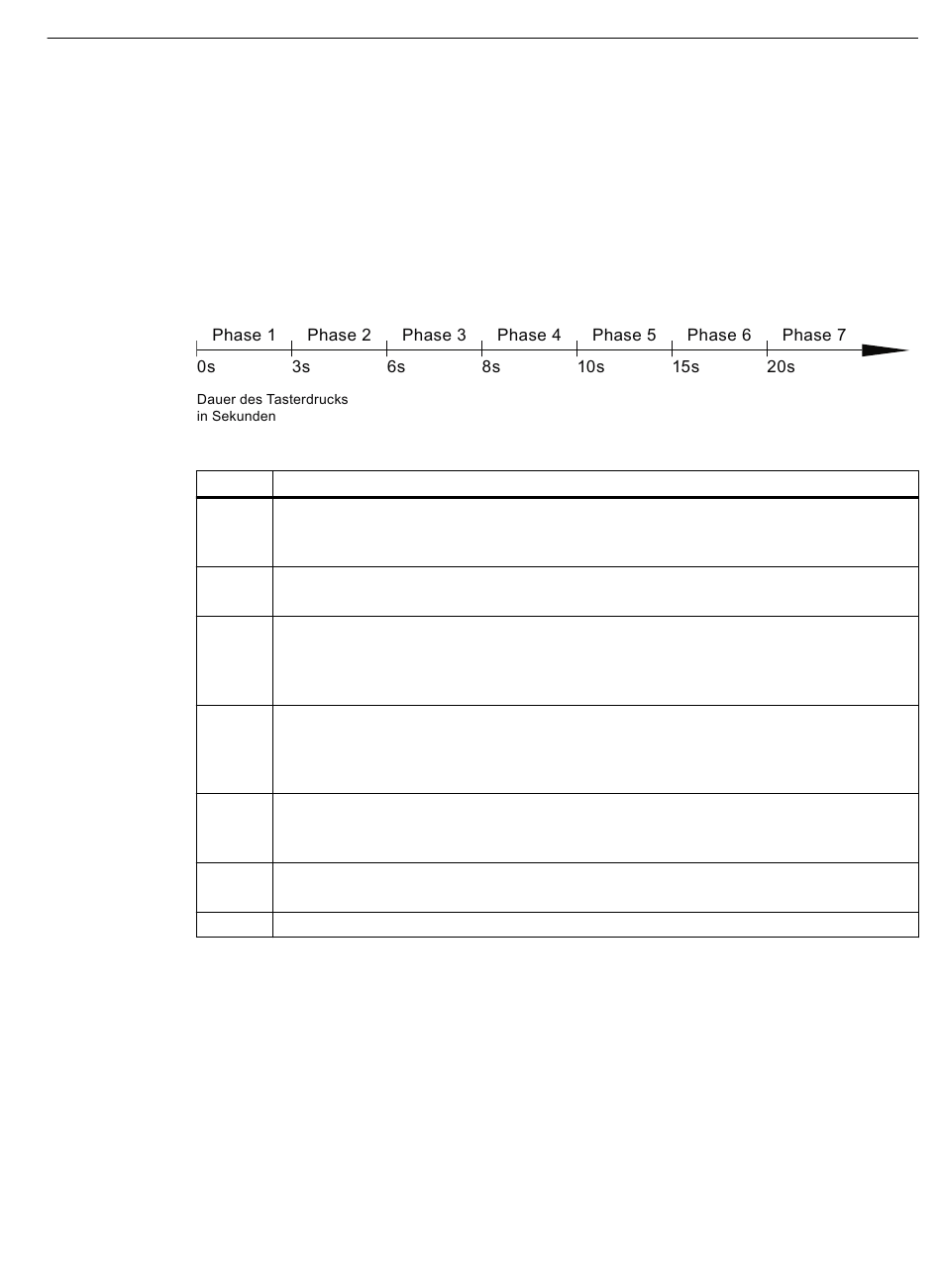

Phasen zur Einstellungsänderungen per SET-Taster
Beschreibung
1 Die aktuell eingestellt Meldemaske wird angezeigt. Wenn keine Meldemaske gesetzt wurde,
dann blinken alle Ports im Wechsel.
Wenn Sie den Taster in Phase 1 loslassen, so hat dies keinen Effekt.
2 Die LEDs der Ports, bei denen im Moment ein Link besteht, blinken mit 2,5 Hz.
Wenn Sie den Taster in Phase 2 loslassen, so hat dies keinen Effekt.
3 Die LEDs der Ports, bei denen im Moment ein Link besteht, sowie die LEDs der angeschlos‐
senen Spannungsversorgung leuchten statisch.
Wird in Phase 3 der Taster losgelassen, so wird analog zu den leuchtenden LEDs die Melde‐
maske übernommen.
4 Die RM-LED blinkt.
Wenn Sie den Taster in Phase 4 loslassen, dann wird der Redundanz-Manager abgeschaltet.
Die Redundanzfunktion bleibt weiterhin eingeschaltet. Das Gerät wechselt in die Betriebsart
"Automatic Redundancy Detect".
5 Die RM-LED leuchtet statisch.
Wenn Sie den Taster in Phase 5 loslassen, dann wird die Redundanzfunktion eingeschaltet
und das Gerät als HRP-Manager konfiguriert.
6 Die LEDs der Ring-Ports blinken und die RM-LED ist aus.
Wenn Sie den Taster in Phase 6 loslassen, dann wird die Redundanzfunktion ausgeschaltet.
7 Alle LEDs blinken.Das Gerät wird auf Werkseinstellungen zurückgesetzt.
