5.3

Spannungsversorgung

5.3.1 Versorgung bei X-200 über Klemmenblock
Spannungsversorgung
Der Anschluss der Spannungsversorgung erfolgt über einen 4-poligen steckbaren
Klemmenblock, der zum Lieferumfang des Geräts gehört.
• Die Spannungsversorgung ist redundant anschließbar.
– Beide Eingänge sind entkoppelt.
– Keine Lastverteilung.
– Das Netzteil mit der höheren Ausgangsspannung versorgt das Gerät alleine.
• Spannung: DC 24 V
• Für die Spannungsversorgung dürfen ausschließlich Leitungen aus Kupfer verwendet
werden.
• Leitungsquerschnitt bei X‑200: 2,5 mm
• Leitungsquerschnitt bei XF‑200: 1,5 mm
• Die Spannungsversorgung ist hochohmig mit dem Gehäuse verbunden, um einen erdfreien
Aufbau zu ermöglichen.
• Die Spannungsversorgung ist potentialgebunden.
• Die Signalleitungen der elektrischen Ethernet-Schnittstellen sind potentialgetrennt.

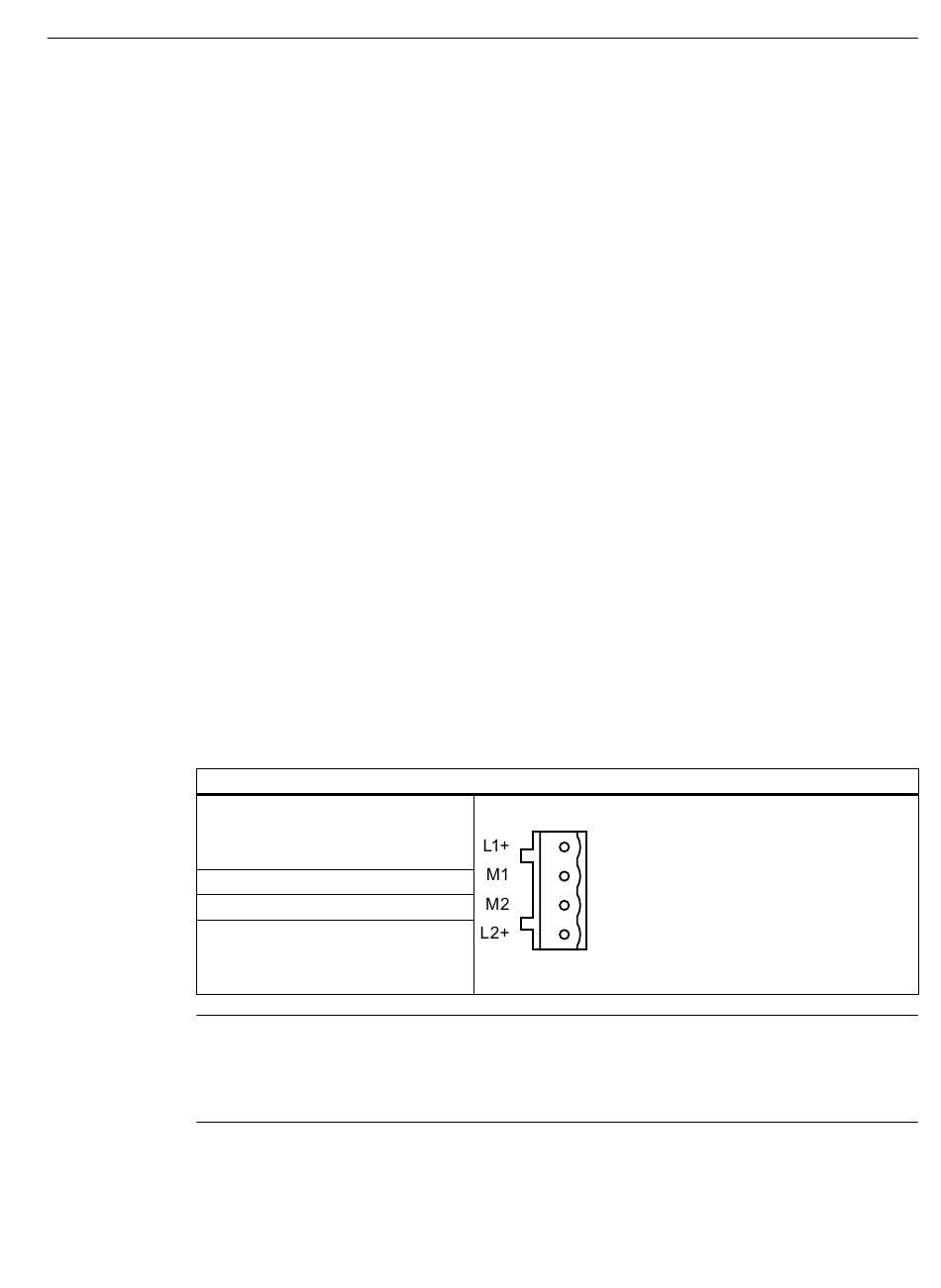

Die nachfolgende Tabelle zeigt die Pin-Belegung:
Belegung
L1+: DC 24 V
Bei TS-Geräten:
L1+: DC 12...24 V
M1: Masse
M2: Masse
L2+: DC 24 V
Bei TS-Geräten:
L2+: DC 12...24 V
Hinweis
Besonderheiten beim X208PRO und bei den IRT-PRO-Geräten
Beachten Sie die besonderen Anforderungen zur Spannungsversorgung bei den Geräten in den
nachfolgenden Kapiteln.
