Hutschienenmontage (SCALANCE XF204-2BA IRT)
Montage

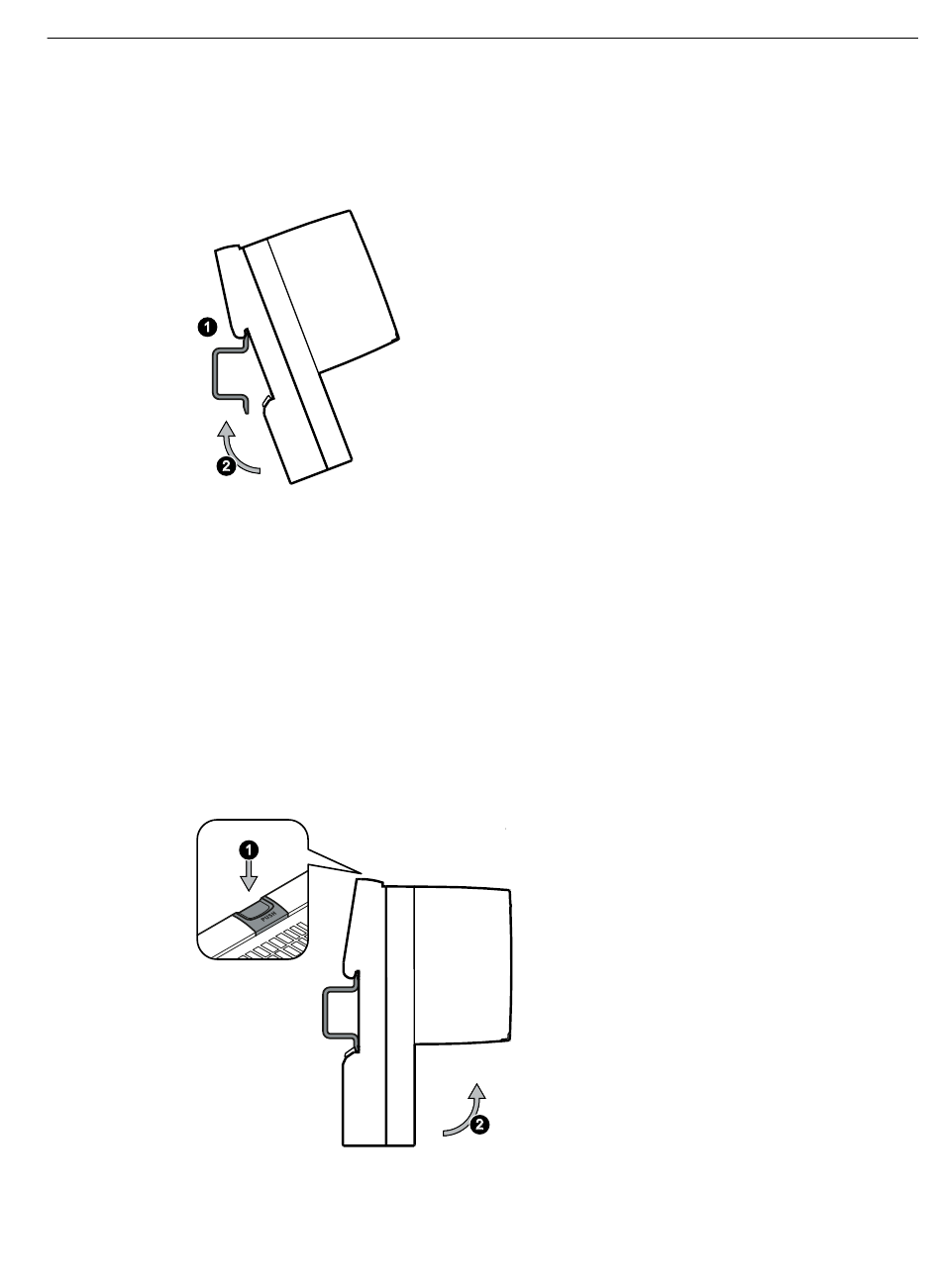

Bild 4-2
Um das Gerät auf einer 35-mm-Hutschiene nach DIN EN 60715 zu montieren, gehen Sie wie
folgt vor:
1. Setzen Sie die Gehäuseführung des Geräts auf die Oberkante der Hutschiene
2. Drücken Sie das Gerät nach unten gegen die Hutschiene, bis der gefederte Riegel
einrastet
3. Montieren Sie die Anschlüsse für die Spannungsversorgung, siehe Kapitel "Anschließen
(Seite 57)".
4. Stecken Sie die Klemmenblöcke in die dafür vorgesehenen Buchsen am Gerät.
Demontage
Bild 4-3
SCALANCE X-200
Betriebsanleitung, 11/2021, C79000-G8900-C284-15
Montage Hutschiene
②
.
Demontage Hutschiene
4.4 Hutschienenmontage (SCALANCE XF204-2BA IRT)
Montage und Demontage
①
.
