5.3

Hutschienenmontage

Montage
Um das Gerät auf einer DIN-Hutschiene (35 mm) zu montieren, gehen Sie wie folgt vor:
1. Setzen Sie die Gehäuseführung des Geräts auf die Oberkante der Hutschiene.
2. Drücken Sie das Gerät nach unten gegen die Hutschiene, bis es einrastet.

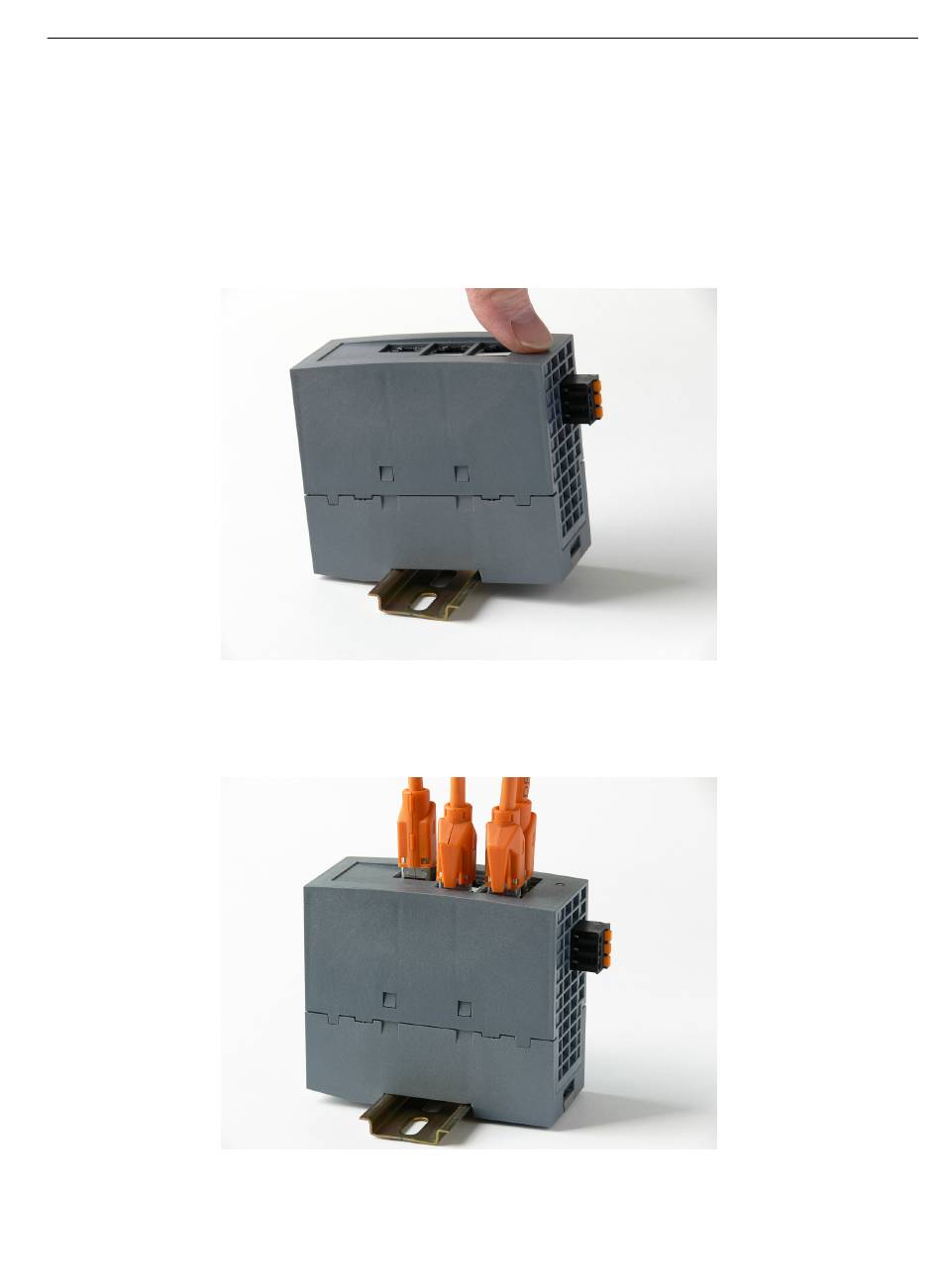

Bild 5-1
3. Montieren Sie die Anschlüsse für die Spannungsversorgung. Siehe auch Kapitel
"Spannungsversorgung (Seite 49)"
4. Stecken Sie den Klemmenblock in die dafür vorgesehenen Buchsen am Gerät.
Bild 5-2
SCALANCE XB-000
Betriebsanleitung, 01/2022, A2B00077300-11
Montage auf einer DIN-Hutschiene (35 mm)
SCALANCE XB-000 montiert auf der DIN-Hutschiene (35 mm)
Montage und Demontage
5.3 Hutschienenmontage
41
