4.3
Hutschienenmontage
Montage
Um das Gerät auf einer DIN-Hutschiene (35 mm) nach DIN EN 50022 zu montieren, gehen
Sie wie folgt vor:
1. Setzen Sie die zweite Gehäuseführung des Geräts auf die Oberkante der Hutschiene.
2. Drücken Sie das Gerät nach unten gegen die Hutschiene, bis der gefederte Riegel
einrastet.
3. Montieren Sie die Anschlüsse für die Spannungsversorgung. Siehe auch Kapitel
"Spannungsversorgung (Seite 26)".
4. Stecken Sie den Klemmenblock in die dafür vorgesehenen Buchsen am Gerät.

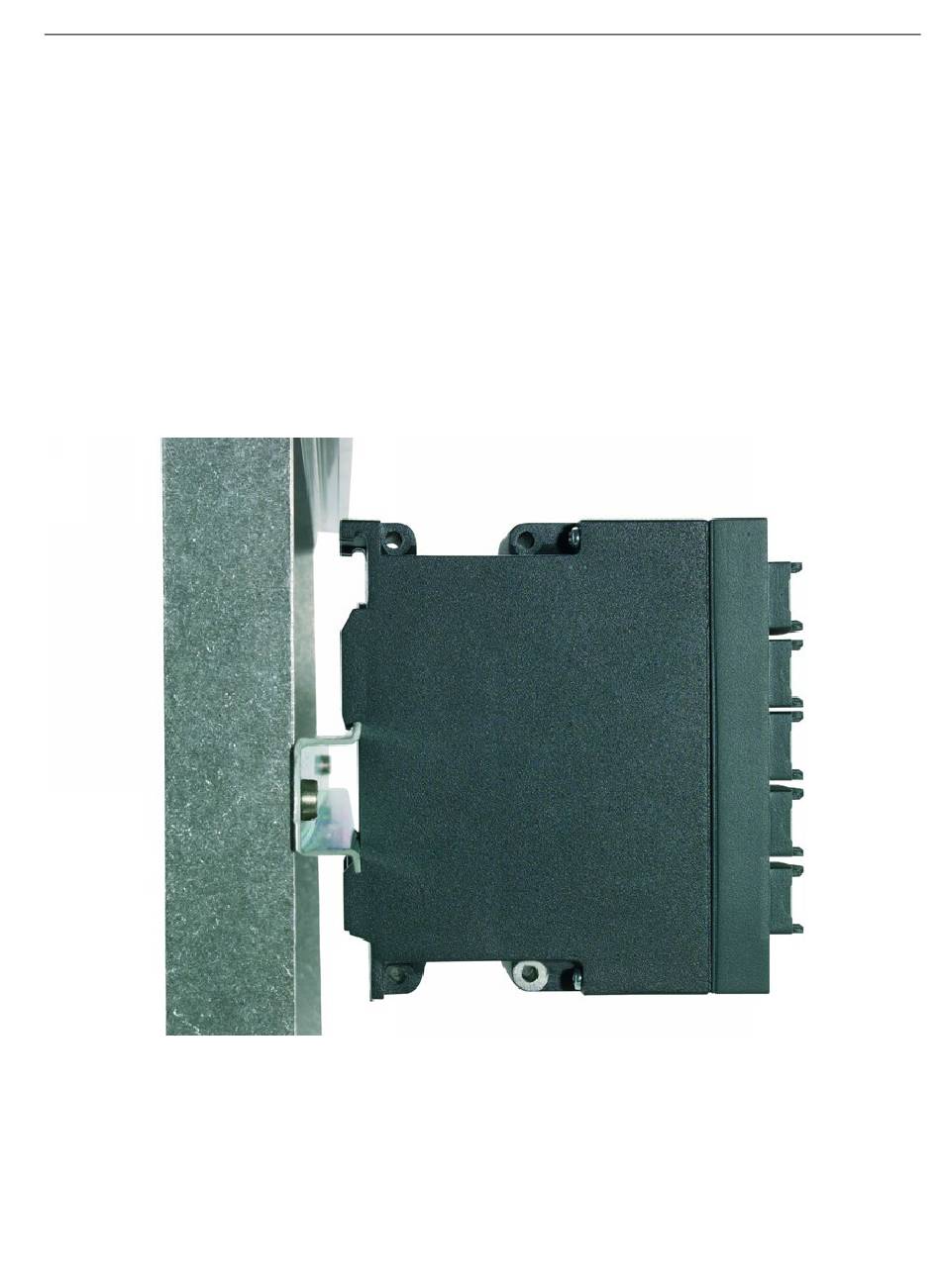

Bild 4-1
Montage auf einer DIN-Hutschiene (35 mm)
SCALANCE X-000
Betriebsanleitung, 09/2016, C79000-G8900-C344-02
Montage
4.3 Hutschienenmontage
19
