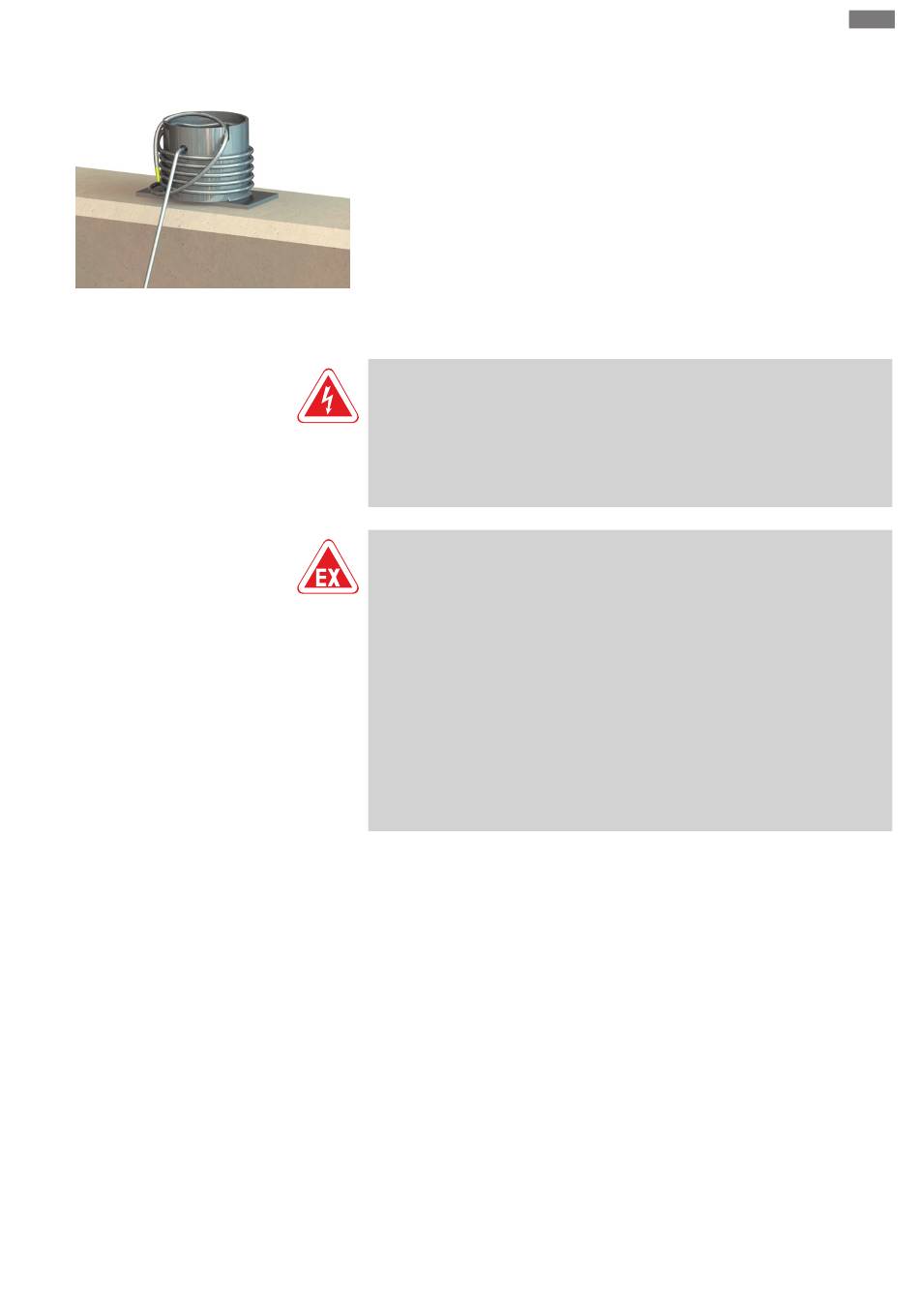

Fig. 9: Hebemittel am Seilpoller gesichert
6.5 Elektrischer Anschluss
6.5.1

Netzseitige Absicherung

Einbau- und Betriebsanleitung Wilo-Flumen OPTI-TR 20-1, 22, 28-1, 30-1, 40-1, Wilo-Flumen EXCEL-TRE 20, 30, 40
Installation und elektrischer Anschluss
Mobiles Hebezeug: Seilpoller installieren
Wenn ein mobiles Hebezeug verwendet wird, einen Seilpoller am Beckenrand installie-
ren:
ƒ
Hebemittel (z. B. Drahtseil) aus dem Hebezeug nehmen und am Seilpoller befestigen.
ƒ
Anschlusskabel am Beckenrand gegen Herabfallen sichern.
VORSICHT! Wenn das Anschlusskabel über die Beckenkante geführt wird, auf mögli-
che Scheuerstellen achten. Scharfe Kanten können das Anschlusskabel beschädigen.
Evtl. die Beckenkante anschrägen!
GEFAHR
Lebensgefahr durch elektrischen Strom!
Unsachgemäßes Verhalten bei elektrischen Arbeiten führt zum Tod durch Strom-
schlag!
• Elektrische Arbeiten durch eine Elektrofachkraft ausführen!
• Lokale Vorschriften einhalten!
GEFAHR
Explosionsgefahr durch falschen Anschluss!
• Elektrischen Anschluss des Rührwerks immer außerhalb des explosiven Bereichs
ausführen. Wenn der Anschluss innerhalb des explosiven Bereichs erfolgen
muss, den Anschluss in einem ex-zugelassenen Gehäuse (Zündschutzart nach
DIN EN 60079-0) ausführen! Bei Nichtbeachtung besteht Lebensgefahr durch
Explosion!
• Potentialausgleichsleiter an der gekennzeichneten Erdungsklemme anschlie-
ßen. Die Erdungsklemme ist im Bereich des Anschlusskabels angebracht. Für
den Potentialausgleichsleiter muss ein Kabelquerschnitt laut den lokalen Vor-
schriften verwendet werden.
• Den Anschluss immer von einer Elektrofachkraft ausführen lassen.
• Für den elektrischen Anschluss auch die weiteren Informationen im Ex-Schutz-
kapitel im Anhang dieser Betriebsanleitung beachten!
ƒ
Netzanschluss entspricht den Angaben auf dem Typenschild.
ƒ
Netzseitige Einspeisung mit rechtsdrehendem Drehfeld für Dreiphasen-Wechsel-
strommotoren (3~-Motor).
ƒ
Anschlusskabel nach den lokalen Vorschriften verlegen und gemäß der Aderbele-
gung anschließen.
ƒ
Alle Überwachungseinrichtungen anschließen und auf Funktion prüfen.
ƒ
Erdung nach den lokalen Vorschriften ausführen.
Leitungsschutzschalter
Die Größe und die Schaltcharakteristik der Leitungsschutzschalter richten sich nach
dem Nennstrom des angeschlossenen Produkts. Lokale Vorschriften beachten.
Motorschutzschalter
Bei Produkten ohne Stecker bauseitig einen Motorschutzschalter vorsehen! Die Min-
destanforderung ist ein thermisches Relais/Motorschutzschalter mit Temperaturkom-
pensation, Differentialauslösung und Wiedereinschaltsperre laut den lokalen Vorschrif-
ten. Bei sensiblen Stromnetzen bauseitig weiteren Schutzeinrichtungen (z. B. Über-
spannungs-, Unterspannungs- oder Phasenausfallrelais usw.) vorsehen.
