Il montaggio di Mover® SR al caravan / rimorchio
con altri telai non è ammesso!
Sul telaio del veicolo non è consentito effettuare fori o salda-
ture (eccetto se si utilizza un set per telai piani* e il kit di mon-
taggio Eriba-Touring). In nessun caso è possibile smontare i
componenti delle sospensioni dell'asse delle ruote.
* Per i telai AL-KO Vario III / AV anche in caso di utilizzo del
set per telai piatti non è consentito in nessun caso effettuare
fori sul telaio del veicolo.

Scelta della posizione

Il Mover® viene preferibilmente montato davanti all'asse; in
condizioni particolari (ad es. spazio insufficiente), è possibile
un montaggio anche dietro all'asse. Per il fissaggio del Mover®,
possono essere utilizzate soltanto le viti in dotazione (oppure i
componenti di montaggio disponibili come accessori speciali).

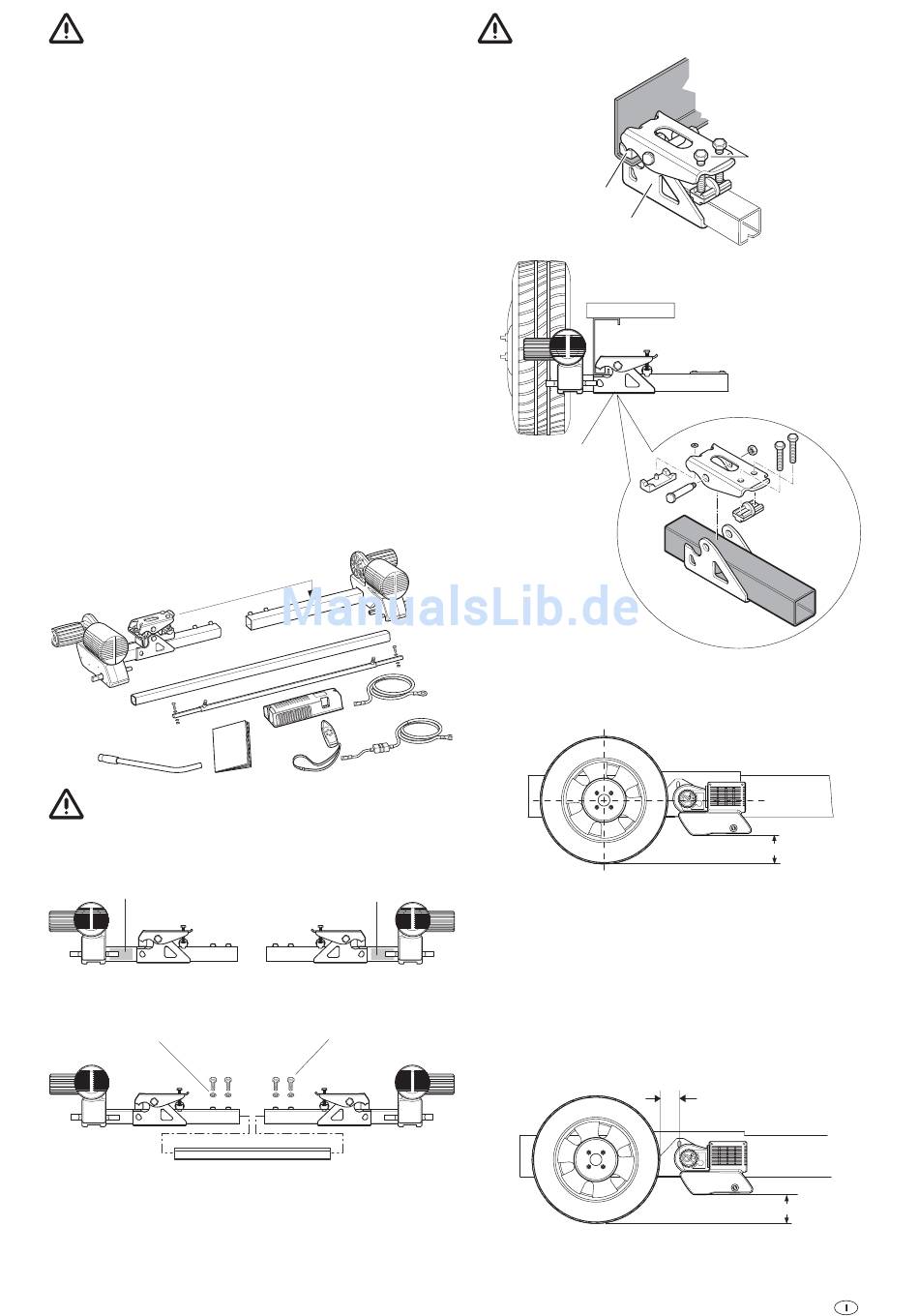

Montaggio degli elementi di trasmissione

Il telaio del veicolo non deve presentare segni di ruggine o
sporco pesante. Nella zona delle sospensioni dell'asse delle
ruote non devono essere presenti danneggiamenti.
Le ruote e i pneumatici montati sul caravan devono essere
della stessa misura e dello steso tipo ed essere gonfiati in
base alle indicazioni del costruttore.
Togliere tutti i componenti dalla confezione e riporli a terra.
Per garantire la validità dell'omologazione di riferimento
tedesca (ABE), devono essere applicate le targhette del
costruttore fornite in dotazione (f) sulla barra antirollio, sia a si-
nistra sia a destra accanto alle lamiere di fissaggio e le unità di
trasmissione.
f
Unire le unità di trasmissione e la traversa lasciandole allentati.
Non stringere eccessivamente le viti (controdadi).
Dado M8 (4x)
Montare l'unità di trasmissione con barra trasversale e kit di
fissaggio (b) sul telaio del veicolo e fissare con entrambe le
viti (c) in modo da consentire ancora un leggero spostamento
sul telaio.
f
M8 x 30 (4x)
Il gripper (a) deve poggiare completamente sul telaio.
a
b
b
I rulli di trasmissione devono essere posizionati in modo da
trovarsi all'incirca all'altezza del mozzo della ruota / centro
della ruota.
In caso di scostamenti, per la compensazione Truma offre
come accessorio il set di distanziali di 30 mm e 60 mm.
Set di distanziali 30 mm, n° art. 60030-95000,
Set di distanziali 60 mm, n° art. 60030-95100.
Osservare la sufficiente altezza dal suolo (min 110 mm).
Spostando le unità di trasmissione (in posizione di allontana-
mento) in senso longitudinale, garantire la distanza corretta tra
pneumatico e rullo (20 mm) utilizzando il calibro distanziatore
fornito in dotazione. L'asta intermedia traslabile consente
l'adeguamento alla larghezza del telaio.
20 mm
Spostare le unità di trasmissione in senso trasversale, in
modo tale da coprire la superficie massima del battistrada
del pneumatico.
c
min. 110 mm
min. 110 mm
37
