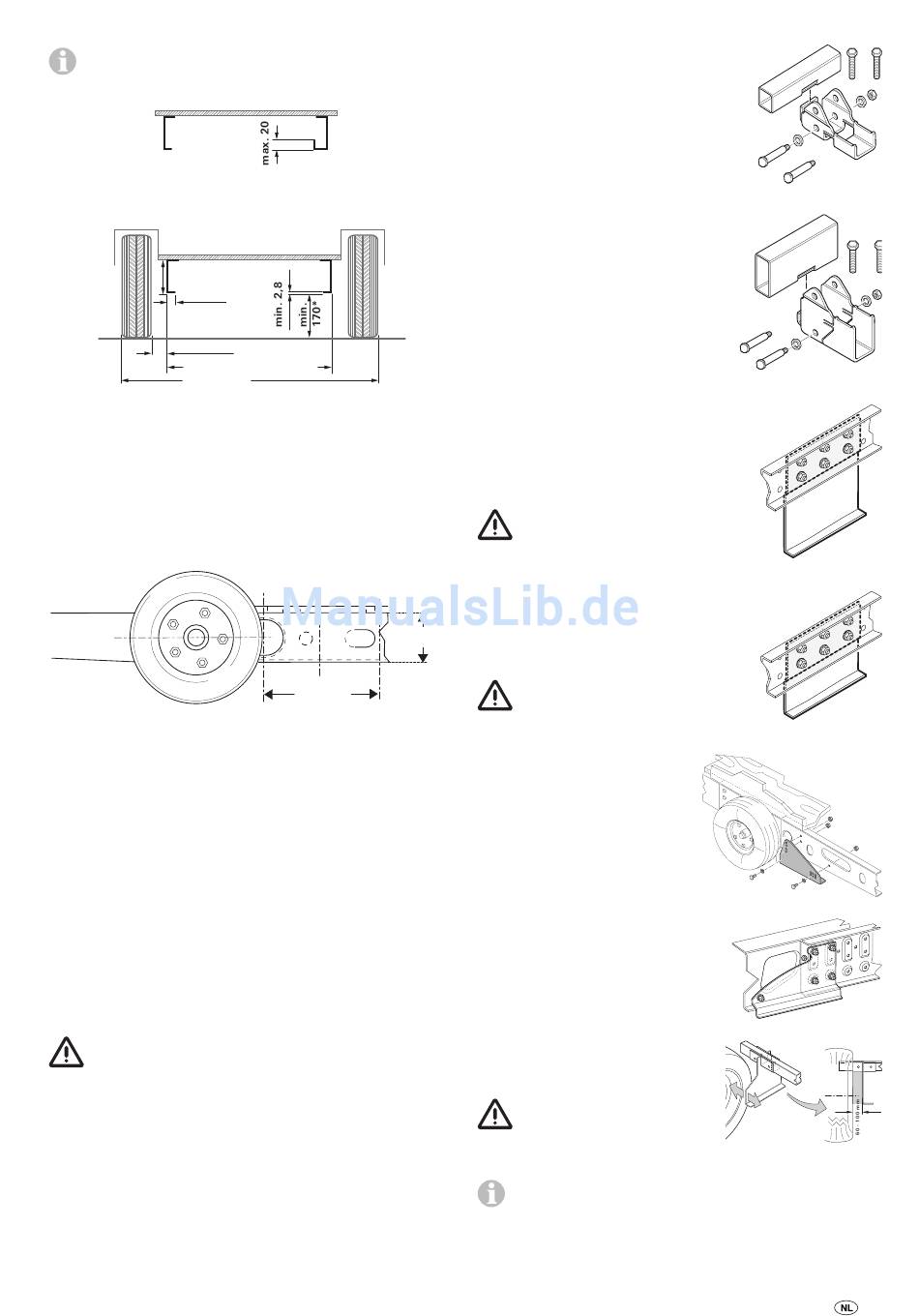

Minimumafmetingen voor de inbouw

Zoals weergegeven in die afbeelding wordt bij het
chassis onderscheid gemaakt tussen L- of U-profiel.
Caravanbodem
L-profiel
Montage is alleen mogelijk op caravans / aanhangers die
voldoen aan de onderstaande afmetingen.
Caravanbodem
170
min. 25
min. 35 **
min. 50
min. 1200 / max. 2000
max. 2400
Alle maten in mm.
* bij een geladen voertuig met max. toegelaten totaalgewicht
** bij U-profiel

Vaststelling van de chassishoogte

Op 330 mm van de buitenkant van de band ter hoogte
van de wielnaaf / het wielmidden is een framehoogte van
min. 170 mm noodzakelijk.

Vaststelling van de montagesituatie

1. Standaard montage
Bij een chassis met U- of L-profiel en een framehoogte van
min. 170 mm vindt de standaardmontage plaats. Er zijn geen
speciaal onderdelen nodig.
2. Montage bij chassis met U- of L-profiel en frame-
hoogte tussen 110 mm en minder dan 170 mm
Om de hoogte te compenseren is de afstandset 30 mm
(tot 140 mm framehoogte) of de afstandset 60 mm (onder
140 mm framehoogte) noodzakelijk.
3. Montage bij chassis met U- of L-profielen met een
chassishoogte van minder dan 110 mm
Bij een chassis met een framehoogte van minder dan 110 mm
moet om de hoogte te compenseren een set voor platte
chassis aangebouwd worden.
Bij gebruik van de set voor plat chassis moet in
Duitsland een keuring door een erkend motorvoer-
tuigexpert plaatsvinden.
4. Voor het chassis AL-KO Vario III / AV met een chassisdikte
van minder dan 2,8 mm moet als versteviging absoluut de
AL-KO Vario III / AV montageset gebruikt worden.
4a. Voor de aanbouw voor de as aan het AL-KO chassis M,
met verschuifbare draagbuizen
Ter compensatie van overlappende framekanten moet de
AL-KO chassis M adapterset gebruikt worden.
5. Montage bij chassis Eriba-Touring
Voor het chassis Eriba-Touring is de aanbouwset Eriba-Touring
absoluut noodzakelijk.
U-profiel
min. 170
330

Montage speciaal toebehoren

1. Afstandset 30 mm
Om de hoogte van caravans /
aanhangers met een framehoogte
van < 170 mm tot 140 mm te
compenseren,
art.-nr. 60030-95000.
2. Afstandset 60 mm
Om de hoogte van caravans /
aanhangers met een framehoogte
van < 140 mm tot 110 mm te
compenseren,
art.-nr. 60030-95100.
3. Set voor plat chassis
Om de hoogte van caravans /
aanhangers met een framehoogte
kleiner dan 110 mm te compen-
seren en / of om versterkingsbui-
zen te overbruggen,
art.-nr. 60010-64900.
Bij gebruik van deze montage-
set moet in Duitsland een
keuring door een erkend motor-
voertuigexpert plaatsvinden.
3a. Set voor platte chassis kort
Om de hoogte van caravans / aanhan-
gers met een framehoogte kleiner
dan 110 mm te compenseren,
art.-nr. 60030-37600.
Bij gebruik van deze montage-
set moet in Duitsland een
keuring door een erkend motor-
voertuigexpert plaatsvinden.
4. AL-KO Vario III / AV
montageset
Voor caravans met AL-KO
Vario III / AV chassis (chas-
sisdikte minder dan 2,8 mm)
absoluut noodzakelijk,
art.-nr. 60010-21500.
4a. AL-KO chassis M adapterset
Aanbouwset om frameranden bij
caravans met AL-KO chassis M
art.-nr. 60030-38600 te compenseren.
5. Mover® aanbouwset voor
Eriba-Touring,
art.-nr. 60030-09000.
In sommige gevallen is in-
bouw wegens verkeerde
bouw van de ondervloer niet mo-
gelijk. Vraag eventueel uw dealer.
Gedetailleerde inbouwinstructies zijn bij de betreffende
montageset gevoegd.
