Schnittstellen
7.8
X81: Anschluss für externes Handbediengerät
7.8.1
Allgemeines
7.8.2
X81: Steckerbelegung (25-polige Buchsenleiste D-Sub)
Rexroth IndraControl VAM 10.3/40.3 Maschinenbedienfelder
Neben den Eingängen für das Handrad des Handbediengerätes (A, /A, B, /B)
sind 12 Eingänge (IN0 – IN11) für Tasten des Handbediengerätes verfügbar.
Die Tasten werden über die am Stecker X81 zur Verfügung gestellte "+24 V"
versorgt.
Die "+24 V" wird intern von der Versorgung "U
schluss der Tasten des Handbediengerätes verwendet werden.
Der Anschluss "X81" für das Handbediengerät befindet sich auf der Logiklei‐
terplatte.
Die Zustände der Eingänge und der Zählerstand des Handrades werden der
Mastersteuerung über den Feldbus mitgeteilt.
Die Konfiguration des Moduls und die Adresszuordnung ist in
8 "Wartung und Inbetriebnahme" auf Seite 55
13
25

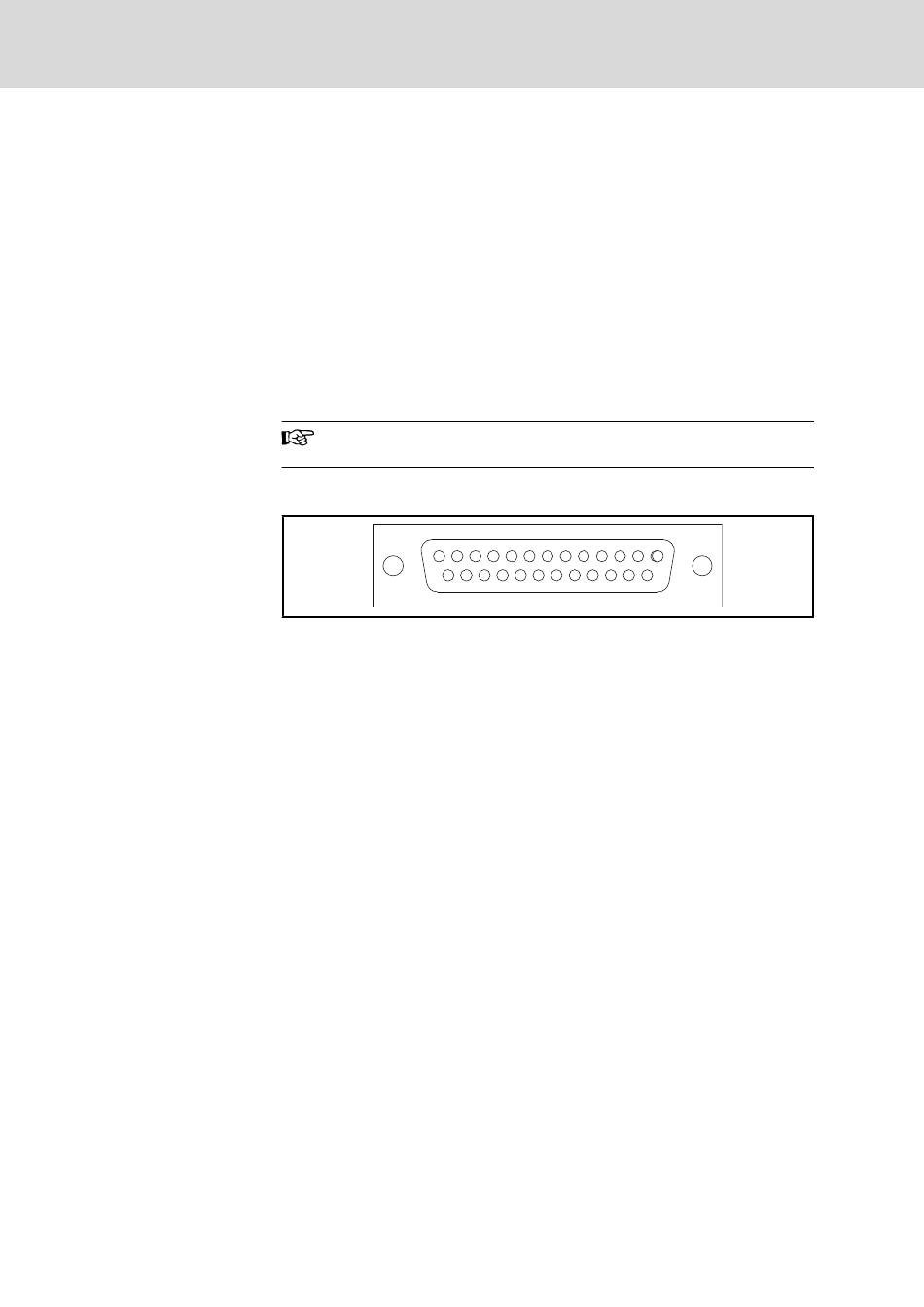

Abb.7-17:
Steckerbelegung X81
