Schnittstellen
Leistungsverkabelung 400 V
Rexroth IndraControl VAM 10.3/40.3 Maschinenbedienfelder
min. 16 mm ² ( grün/gelb)
Zuleitungen
16 mm ² (grün/gelb)
6 mm² ( grün/gelb)
PE-Sternpunkt
Sicherungen, besser Motorschutzschalter
Trafo nach
EN 60742
N-Leiter darf nur
4 mm ² (grün/gelb)
mit Zustimmung
PE
des Betreibers
benutzt werden!
z. B. Antriebe
230-V-Versorgung
Bedienterminals
Service-Steckdose(n)
Überspannungs-
kategorie I
(1)PE-Schienen sind vorzugsweise leitfähig auf der Montageplatte aufzubauen.
Isoliert aufgebaute PE-Schienen sind beidseitig mit max. 20 cm langen
Kupferbändern mit der Montageplatte zu verbinden.
Der Querschnitt der Kupferbänder muss mindestens dem der Zuleitung entsprechen .

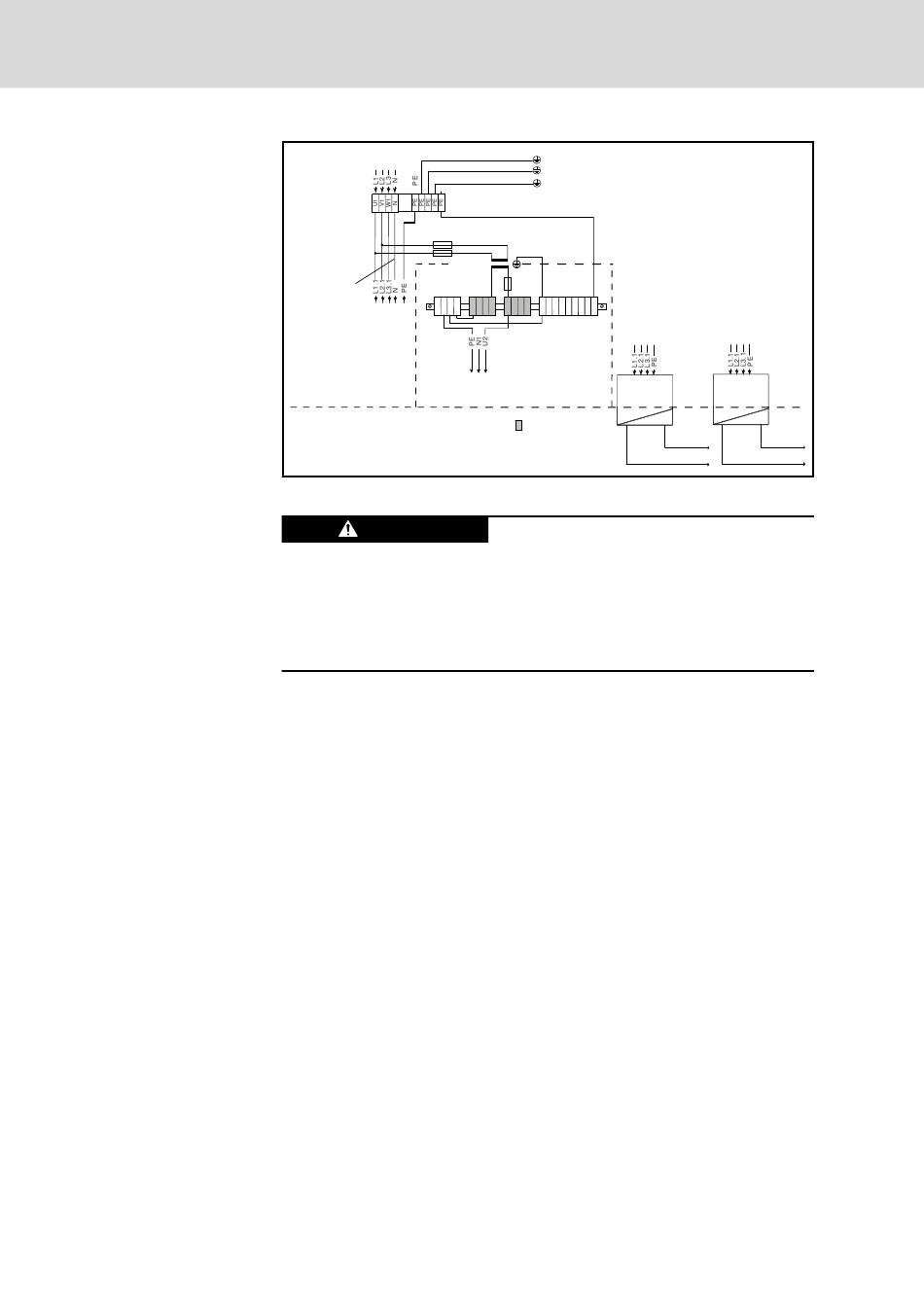

Abb.7-7:
Leistungsverkabelung 400 V
GEFAHR
●
Schließen Sie Netzteile, welche die Schutzkleinspannung (24 V) erzeu‐
gen, nur an Netzspannungen an, für die sie ausgelegt sind. Beachten Sie
die Überspannungskategorien, siehe
Seite
44.
●
Netzspannung nicht auf die Schutzkleinspannung legen.
DOK-SUPPL*-VAM*XX.3***-PR01-DE-P
zum Schaltschrankgehäuse
zur Maschine
alle Gehäuseteile (Funktionserde)
16 mm ² (grün/gelb)
Überspannungs-
4 mm ² (grün/gelb)
kategorie III
400V
230V
(1)
U2
PE
N
4 mm ² (grün/gelb)
Überspannungs-
kategorie II
Netzteil
Klemmen sind
DC 24 V
=
isoliert aufgebaut
Lebensgefahr durch hohe elektrische Span‐
nung
"Leistungsverkabelung 400 V" auf
Netzteil
DC 24 V
U
U
L
M
0 V U
0 V
U
M
L
