Inhaltszusammenfassung für Bosch VJD-7000

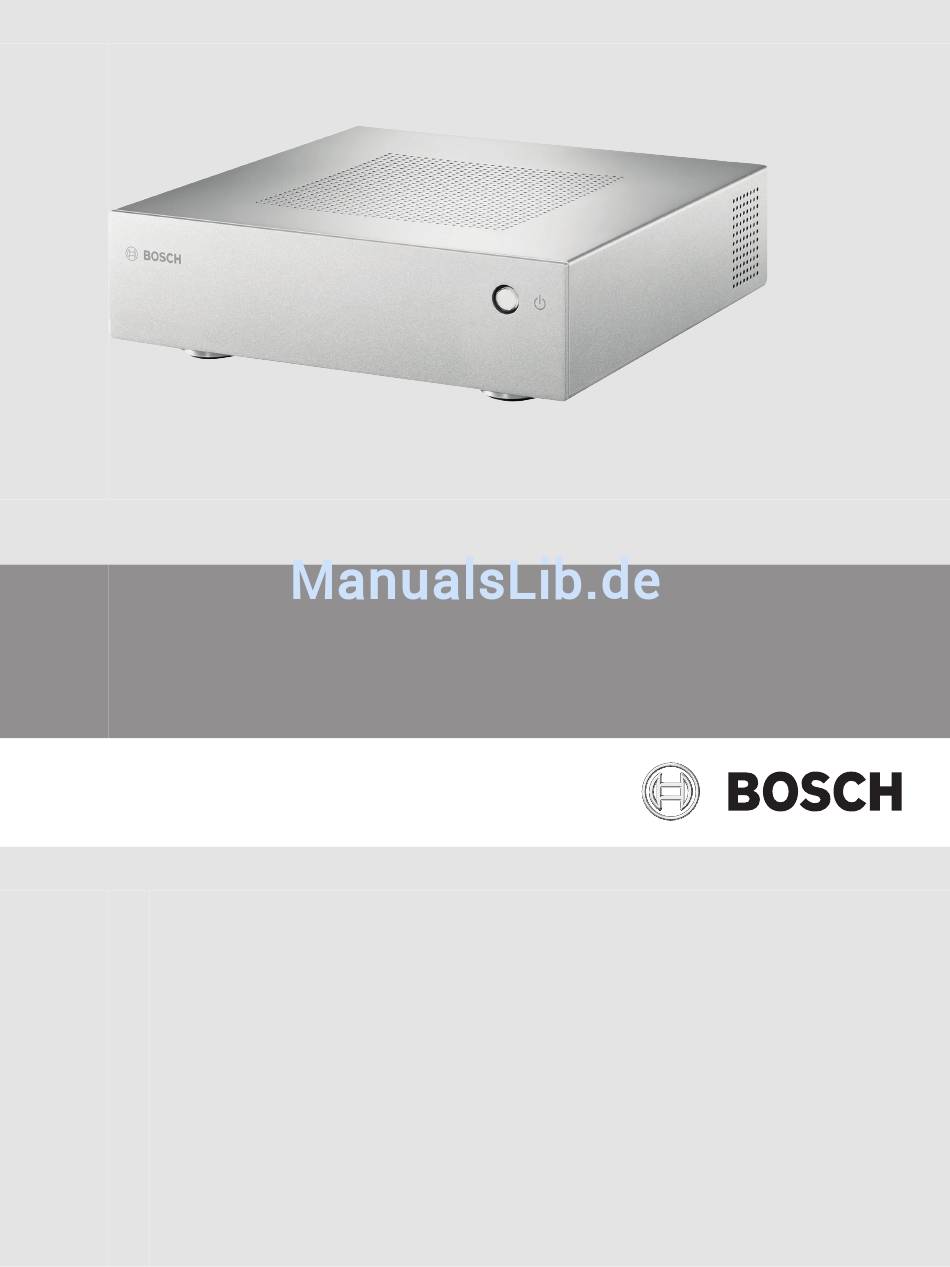

- Seite 1 VIDEOJET decoder 7000 VJD-7000 Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
Vorbereitungen Befestigung Anschluss Reihenfolge der Anschlüsse Anschließen von Monitoren Herstellen einer Netzwerkverbindung Anschließen von Audio Anschließen des Netzteils Einschalten/Ausschalten Konfiguration Einrichtung Einrichtung mit Bosch Video Client Problembehandlung Kontakt Allgemeine Störungen Einschaltkontrollleuchte und LEDs Wartung Aktualisierungen Reparaturen Außerbetriebnahme Weitergabe Entsorgung Technische Daten 10.1... -
Seite 4: Sicherheit
Wenn ein sicherer Betrieb des Geräts nicht gewährleistet werden kann, nehmen Sie es außer Betrieb, und sichern Sie es, um eine unbefugte Inbetriebnahme zu verhindern. Lassen Sie das Gerät dann von Bosch Security Systems prüfen. In den folgenden Fällen ist ein sicherer Betrieb nicht mehr möglich: –... -
Seite 5: Firmware Und Software
Entsorgen Sie leere Batterien entsprechend den Anweisungen. Firmware und Software – Der VIDEOJET decoder 7000 darf nur mit den installierten Firmware- und Software- Produkten betrieben werden. – Es ist nicht zulässig, zusätzliche Firmware oder Software zu installieren. Bosch Sicherheitssysteme GmbH Installationshandbuch 2013.07 | V1 | DOC... -
Seite 6: Kurzinformationen
Das Gerät ist für den Einsatz mit CCTV-Systemen vorgesehen. Andere Anwendungen sind nicht zulässig. Bei Fragen zum Umgang mit dem Gerät, die in diesem Handbuch nicht beantwortet werden, wenden Sie sich bitte an Ihren Vertriebspartner oder an: Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Deutschland www.boschsecurity.com... -
Seite 7: Typenschild
Zur genauen Identifikation sind Modellbezeichnung und Seriennummer an der Unterseite des Gehäuses angegeben. Notieren Sie sich diese Informationen ggf. vor der Installation, sodass Sie sie bei Fragen oder bei der Bestellung von Ersatzteilen zur Hand haben. Bosch Sicherheitssysteme GmbH Installationshandbuch 2013.07 | V1 | DOC... -
Seite 8: Systemüberblick
– Selbstklebeetiketten für die MAC-Adresse Hinweis! Versichern Sie sich, dass die Lieferung vollständig ist und sich in einwandfreiem Zustand befindet. Lassen Sie das Gerät von Bosch Security Systems prüfen, wenn Sie Schäden feststellen. Funktionsüberblick HD-Video-Decoder Der VIDEOJET decoder 7000 zeigt HD- und SD-Video von Kameras und Encodern mit H.264- oder MPEG-4-Kodierung bei bis zu 30 Bildern pro Sekunde über IP-Netzwerke. - Seite 9 IP-Videodaten in HD-Auflösung können zu einem Hochleistungs-VIDEOJET decoder 7000 übertragen und mit extremer Klarheit auf großen HD-Flachbildmonitoren wiedergegeben werden, z. B. auf einem HD-LCD-Hochleistungsmonitor von Bosch mit einer Bilddiagonale von 32 oder 55 Zoll (81 oder 140 cm). VIDEOJET decoder 7000 kann problemlos vier Full-HD-1080p30-Streams oder vier 720p60- Streams oder sechs 720p30-Streams dekodieren, z.
- Seite 10 Passwortschutz gegen unbefugte Anwahl und Änderung der Konfiguration – Komfortable Wartung über Uploads – Flexible Verschlüsselung von Steuerungs- und Datenkanälen – Bidirektionales Audio (mono) für Festverbindungen – Audiocodierung nach internationalem Standard G.711 2013.07 | V1 | DOC Installationshandbuch Bosch Sicherheitssysteme GmbH...
-
Seite 11: Anschlüsse, Bedienelemente Und Anzeigen
Für den Anschluss an ein Ethernet-LAN (lokales Netzwerk), 10/100/1000 Mbit Base-T eSATA-Anschluss deaktiviert IEEE 1394a-Anschluss deaktiviert USB-Anschlüsse DVI-I-Monitorbuchse zum Anschluss eines Monitors über DVI-I-Kabel HDMI-Monitorbuchse zum Anschluss eines Monitors über HDMI-Kabel USB-Anschlüsse DP-Monitorbuchse zum Anschluss eines Monitors über DP-Kabel Bosch Sicherheitssysteme GmbH Installationshandbuch 2013.07 | V1 | DOC... - Seite 12 VIDEOJET decoder 7000 Audioanschlüsse (mono) 3,5-mm-Stereobuchsen (Line-Out/Line-In) für Audioverbindungen Ein/Aus-Schalter zum Ein- und Ausschalten des Geräts; leuchtet bei eingeschaltetem Gerät blau Sehen Sie dazu auch – Einschaltkontrollleuchte und LEDs, Seite 19 2013.07 | V1 | DOC Installationshandbuch Bosch Sicherheitssysteme GmbH...
-
Seite 13: Installation
Platzieren und verlegen Sie alle Kabel so, dass sie vor Beschädigungen geschützt sind, und achten Sie ggf. auf eine ausreichende Zugentlastung. – Vermeiden Sie Stöße, Schläge und starke Erschütterungen, die die Grenzwerte überschreiten, da diese zu irreparablen Schäden am Gerät führen können. Bosch Sicherheitssysteme GmbH Installationshandbuch 2013.07 | V1 | DOC... -
Seite 14: Befestigung
Wenn Sie das Gerät an der Rückseite eines Monitors montieren möchten, verwenden Sie ausschließlich die von Bosch Security Systems zugelassenen Monitore. Eine Liste kompatibler Monitore können Sie von Ihrem Lieferanten oder direkt von Bosch Security Systems erhalten. Diese Liste wird laufend aktualisiert und erweitert. -
Seite 15: Anschluss
Anschließen von Monitoren Sie müssen einen geeigneten Monitor an den Decoder anschließen. Eine Liste kompatibler Monitore können Sie von Ihrem Lieferanten oder direkt von Bosch Security Systems erhalten. Diese Liste wird laufend aktualisiert und erweitert. Das Gerät verfügt über drei Monitorausgänge: DVI-I, HDMI und DP; es können immer zwei dieser Ausgänge gleichzeitig verwendet werden. -
Seite 16: Funktion
Schalten Sie den Monitor ein, um nach dem Startvorgang die Bedienoberfläche anzuzeigen. Alle Informationen zu den Funktionen und zur Bedienung finden Sie in der jeweiligen Dokumentation zu Monitor Wall Bosch Video Management System bzw. Video Client. 2013.07 | V1 | DOC Installationshandbuch... -
Seite 17: Konfiguration
Produktkatalog im Internet. Mithilfe dieses Programms können Sie das Gerät schnell und einfach im Netzwerk implementieren und einrichten. Installieren des Programms Laden Sie den Video Client aus dem Bosch Produktkatalog im Internet herunter. Extrahieren Sie die Datei. Doppelklicken Sie auf die Installationsdatei. - Seite 18 | Konfiguration VIDEOJET decoder 7000 Beachten Sie, dass die Audiofunktion standardmäßig nicht aktiviert ist. Wenn Sie Audioanschlüsse verwenden möchten, aktivieren Sie die entsprechende Einstellung bei der Konfiguration des Geräts. 2013.07 | V1 | DOC Installationshandbuch Bosch Sicherheitssysteme GmbH...
-
Seite 19: Problembehandlung
Kontakt Wenn Sie eine Störung nicht beheben können, wenden Sie sich bitte an Ihren Lieferanten oder Systemintegrator oder direkt an den Kundenservice von Bosch Security Systems. Die nachfolgenden Tabellen sollen Ihnen helfen, bei Störungen deren Ursache zu erkennen und gegebenenfalls zu beseitigen. - Seite 20 VIDEOJET decoder 7000 LEDs an der RJ45-Buchse Linke LED: Aus: LAN-Verbindung nicht hergestellt Grün: LAN-Verbindung hergestellt Grün blinkend: LAN-Aktivität Rechte LED: Aus: Datenrate 10 Mbit/s Grün: Datenrate 100 Mbit/s Gelb: Datenrate 1000 Mbit/s 2013.07 | V1 | DOC Installationshandbuch Bosch Sicherheitssysteme GmbH...
-
Seite 21: Wartung
Benutzer gewartet werden können. – Sorgen Sie dafür, dass nur qualifiziertes Fachpersonal der Elektrotechnik und der Netzwerktechnik mit Wartungs- oder Reparaturarbeiten beauftragt wird. Wenden Sie sich im Zweifelsfall an den technischen Service Ihres Händlers. Bosch Sicherheitssysteme GmbH Installationshandbuch 2013.07 | V1 | DOC... -
Seite 22: Außerbetriebnahme
Geben Sie den VIDEOJET decoder 7000 nur zusammen mit diesem Installationshandbuch weiter. Entsorgung Bei der Entwicklung und Fertigung Ihres Bosch Produkts kamen hochwertige Materialien und Bauteile zum Einsatz, die wiederaufbereitet und wiederverwendet werden können. Dieses Symbol weist darauf hin, dass Elektro- und Elektronikgeräte am Ende ihrer Nutzungsdauer getrennt vom Hausmüll gesammelt und entsorgt werden müssen. -
Seite 23: Technische Daten
0bis 90 % Luftfeuchtigkeit, nicht kondensierend Thermische Ca. 210 BTU/h, max. 460 BTU/h Verlustleistung 10.4 Länderzulassungen Sicherheit IEC 60950 Elektromagnetische EN55022 Verträglichkeit EN55024 FCC 47 CFR, Kapitel 1, Teil 15 Zulassungen CE, UL Bosch Sicherheitssysteme GmbH Installationshandbuch 2013.07 | V1 | DOC... -
Seite 24: Standards
80 Kbit/s bei einer Abtastrate von 8 KHz Ethernet 10/100/1000 Base-T, automatische Erkennung, Halb-/Vollduplex, RJ45 Protokolle IPv4, UDP, TCP, HTTP, HTTPS, RTP/RTCP, IGMP V2/V3, ICMP, ARP, DHCP, SNTP, digest authentication Verschlüsselung TLS 1.0, SSL, DES, 3DES, AES 2013.07 | V1 | DOC Installationshandbuch Bosch Sicherheitssysteme GmbH... -
Seite 25: Index
Hauptfunktionen, 10 Seriennummer, 7 Sicherheit, 4 Standard Identifikation, 7 IP-Adresse, 17 Installation, 4 Standard-IP-Adresse, 17 Installationsbedingungen, 13 Symbole, 6 Installationsort, 13 IP-Adresse Standard, 17 Vorschriften, 6 Konventionen, 6 Wartung, 4, 21 Bosch Sicherheitssysteme GmbH Installationshandbuch 2013.07 | V1 | DOC... - Seite 28 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2013...
