DOK-SUPPL*-VAM*XX.3***-PR01-DE-P
Rexroth IndraControl VAM 10.3/40.3 Maschinenbedienfelder
6.2.3
Kombinierter Bestückungsplatz für 16 mm und 22,5 mm Schaltelemen‐
te
WARNUNG
Stellen Sie sicher, dass das Entriegeln des NOT-HALT-Tasters keinen unkon‐
trollierten Wiederanlauf der Maschine bewirkt!
Die Funktion des NOT-HALT muss zyklisch durch Betätigen des NOT-HALT-
Tasters getestet werden.

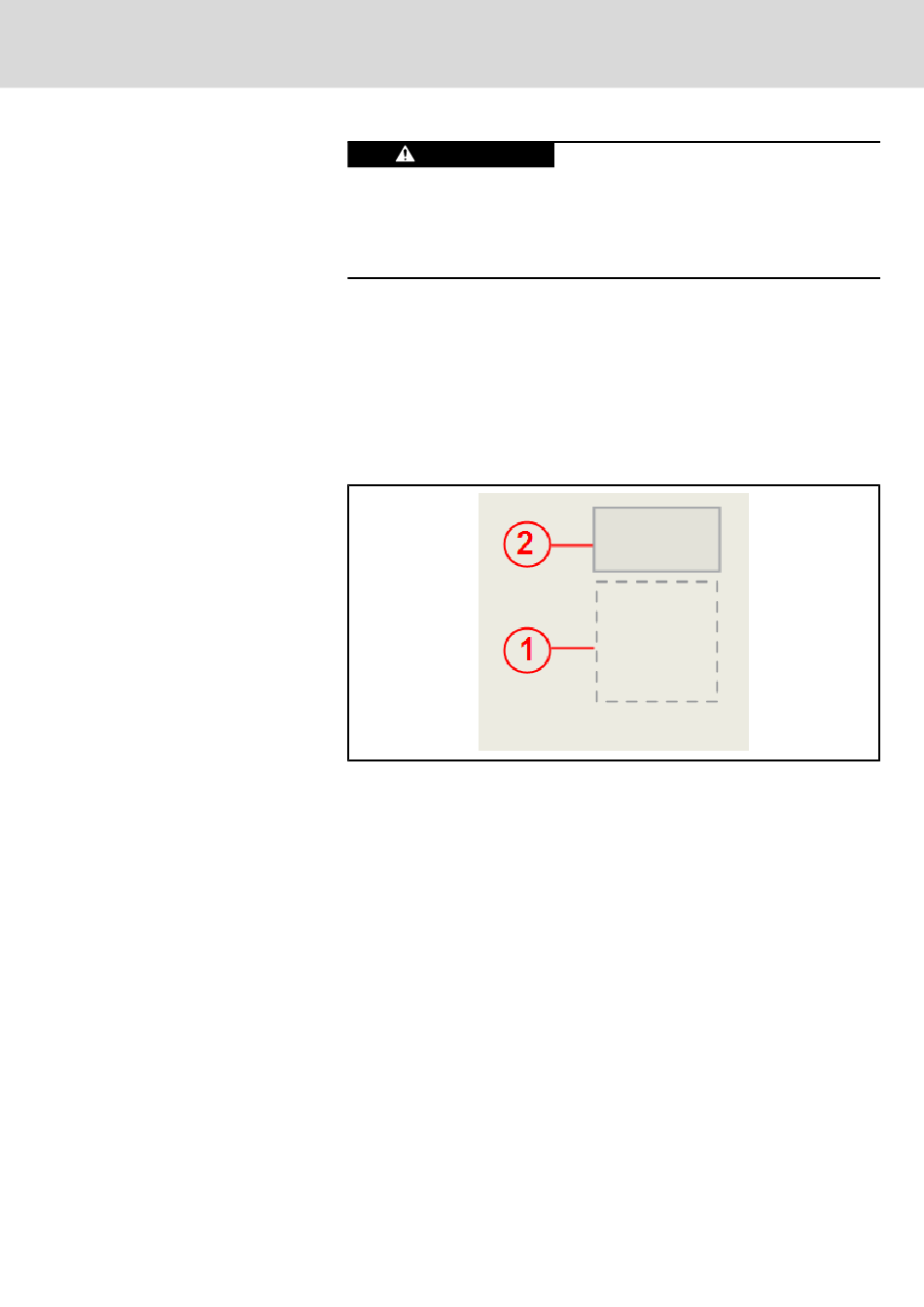

Die Geräte VAM 10.3/VAM 40.3 bieten einen Bestückungsplatz, bei dem wahl‐
weise ein 16 mm oder 22,5 mm Loch ausgebrochen werden kann (siehe ① in
Abb. 6-4 "Lage des Bestückungsplatzes für 16 mm und 22,5 mm Schaltele‐
mente" auf Seite 35
und in
mm Schaltelemente" auf Seite
Einschubstreifen (siehe ② in
mm und 22,5 mm Schaltelemente" auf Seite
①
Kombinierter Bestückungsplatz für 16 mm und 22,5 mm Schaltelemente
②
Beschriftungsfeld für Einschubstreifen
Abb.6-4:
Lage des Bestückungsplatzes für 16 mm und 22,5 mm Schaltelemente
Bosch Rexroth AG
Nicht funktionstüchtige NOT-HALT-Einrichtun‐
gen können fatale Folgen haben!
Abb. 6-5 "Lage des Ausbruchs für 16 mm und 22,5
36). Darüber liegt ein Beschriftungsfeld für
Abb. 6-4 "Lage des Bestückungsplatzes für 16
35).
35/73
