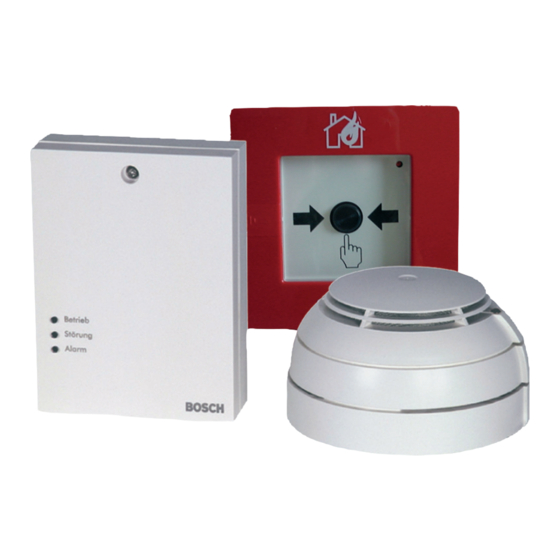

- Seite 1 Funk-Brandmeldesystem FK 100 LSN, DOW 1171, SMF121 Betriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Funkkoppler FK 100 LSN manuell in Betrieb nehmen Funkkomponenten austauschen und hinzufügen Funkkoppler FK 100 LSN und Funkmelder DOW 1171 und SMF121 austauschen Funkmelder DOW 1171 und SMF121 über WinPara / FSP-5000-RPS hinzufügen Funkmelder DOW 1171 und SMF121 manuell hinzufügen Wartung und Service Funkkoppler in Auslieferungszustand zurücksetzen... - Seite 4 | Inhaltsverzeichnis Funk-Brandmeldesystem 9.2.2 Batterien am Funk-Handfeuermelder SMF121 austauschen Bestellinformation Reparatur und Entsorgung Technische Daten 4.998.120.885 | 5.3 | 2011.08 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
-
Seite 5: Hinweise
Sicherheitshinweise HINWEIS! Die Installation darf nur von autorisiertem Fachpersonal durchgeführt werden. Um die Störsicherheit der Geräte zu gewährleisten, darf für die Montage nur von Bosch ST zugelassenes Montagematerial verwendet werden. Alle Geräte dürfen nur in trockenen Räumen montiert werden. VORSICHT! Elektrostatische Entladung (ESD)! Elektronische Bauteile können beschädigt werden. -
Seite 6: Systemübersicht
FK 100 LSN Bild 2.1 Anschluss Funk-BMS an Brandmelderzentrale Systemübersicht Funkkoppler FK 100 LSN Betrieb Störung Alarm Bild 3.1 Aufbau FK 100 LSN geschlossen Gehäusedeckel Gehäuseunterteil Kabeldurchführung LED Betrieb, Störung und Alarm 4.998.120.885 | 5.3 | 2011.08 Betriebsanleitung Bosch Sicherheitssysteme GmbH... -
Seite 7: Funk-Rauchmelder Dow 1171
Funk-Brandmeldesystem Systemübersicht | de Bild 3.2 Aufbau FK 100 LSN offen Funkmodul Reedkontakt Leiterplatte Sabotagekontakt Anschlussklemmen Das LSN-Teil im Funkkoppler wird über das LSN mit Spannung versorgt (LSN = Lokales SicherheitsNetzwerk). Das Funkmodul wird über eine Zusatzspannungsversorgung gespeist. Ein integrierter Mikrocontroller steuert die Schnittstellen und Anwenderelemente und ist für die Datenübertragung zwischen Funkbrandmelder und Brandmeldezentrale zuständig.Der... -
Seite 8: Funk-Handfeuermelder Smf121 Und Sockel Smf6120
Glasscheibe LED rot Schloss zum Entriegeln der Meldertür Klemmenblock Rückstellhebel Kabelzuführung Bild 3.5 Aufbau Sockel SMF6120 Funkmodul Batterie Lithium 3,6 V Kabel zum Anschließen an SMF121 LED grün, Anzeige beim Anmelden 4.998.120.885 | 5.3 | 2011.08 Betriebsanleitung Bosch Sicherheitssysteme GmbH... -
Seite 9: Led-Funktionen
Ein Mikroschalter innerhalb des Melders löst den Alarm aus. Der Druckknopf bleibt eingerastet. Der Druckknopf bzw. Alarm kann nur durch das Öffnen der Meldertür oder die manuelle Betätigung des Rückstellhebels zurückgesetzt werden. LED-Funktionen 3.4.1 LEDs Funkkoppler FK 100 LSN Anzeige rot gelb grün Bedeutung Frequenzsuche Anmeldung Funkmelder... -
Seite 10: Planungshinweise
Projektierung über PC oder Laptop mit Radio Spy 1 Feldstärke-Messgerät und Software Allgemeine Grenzwerte – Empfehlung: Maximal 10 Funkkoppler FK 100 LSN pro LSN-Ring. – Maximal 30 Funk-Rauchmelder oder 10 Funk-Handfeuermelder pro Funkkoppler. Funkkoppler, Funk-Rauchmelder und Funk-Handfeuermelder zählen jeweils als ein LSN- Element (z.B. - Seite 11 Tabelle 4.2 Zusätzliche Dämpfung durch Konstruktionselemente auf der Funkstrecke Berechnungsbeispiel In Abbildung Bild 4.1, Seite 11, wird der Funkkoppler FK 100 LSN unter einer Stahlbetondecke (weiß) montiert, die Trennwände sind aus Beton (grau). Die Funkmelder werden an verschiedenen Positionen mit und ohne Sichtverbindung zum Funkkoppler platziert.
-
Seite 12: Funk-Bms Mit Funk-Testgerät Dzw 1171 Projektieren
Funksignal ist noch stark genug für einen störungsfreien Betrieb. Erlischt die LED (5) am Modul B, liegt der Montageort des Funkkopplers bzw. Funkmelders außerhalb der Funkreichweite. Funk-BMS montieren Funkkoppler FK 100 LSN montieren HINWEIS! Um eine störungsfreie Funkverbindung herzustellen, achten Sie auf folgende Punkte: –... - Seite 13 Funk-Brandmeldesystem Funk-BMS montieren | de ∅ 6 mm ∅ 4.5 x 25 mm 76.5 61.5 Bild 5.1 Abmessungen Funkkoppler FK 100 LSN Bild 5.2 Montage Funkkoppler FK 100 LSN Leiterplatte Schnapphaken Kabelzuführung auf Putz Kabelzuführung unter Putz Steg für Zugentlastung der Anschlusskabel Der Funkkoppler wird auf Putz montiert.
-
Seite 14: Funk-Rauchmelder Dow 1171 Montieren
Bei der Sockelmontage ist unbedingt zu beachten, dass die LED-Anzeige vom Erkundungsweg aus gut sichtbar ist (siehe Bild 5.4, Seite 15). Zum exakten Ausrichten bei der Montage ist am Sockel die Position der Anzeige-LED (1) markiert (siehe Bild 5.3, Seite 14). 4.998.120.885 | 5.3 | 2011.08 Betriebsanleitung Bosch Sicherheitssysteme GmbH... -
Seite 15: Funk-Handfeuermelder Smf121 Montieren
Der Funk-Handfeuermelder ist für die Wandmontage auf Putz geeignet. Wählen Sie den Montageort so, dass zum Öffnen der Tür ca. 35 mm nach rechts frei bleiben (1) und der Melder für Service- und Revisionsarbeiten gut zugänglich ist. Bosch Sicherheitssysteme GmbH Betriebsanleitung 4.998.120.885 | 5.3 | 2011.08... -
Seite 16: Verdrahtung
Kapitel 6.2 , Seite 17. Montieren Sie dann den Funk-Handfeuermelder SMF121 auf dem Sockel. Verdrahtung Anschluss Funkkoppler FK 100 LSN an BMZ HINWEIS! Der Funkkoppler benötigt eine separate Spannungsversorgung von 24 V über die Anschlüsse 0 V / +U. -
Seite 17: Anschluss Funk-Handfeuermelder Smf121 An Sockel Smf6120
Sie die Batterien in den Funkmeldern. Es können nur Funkkoppler, Funk-Rauchmelder und Funk-Handfeuermelder in Betrieb genommen werden, die neu bzw. im Auslieferungszustand sind. – Funkkoppler FK 100 LSN: – Bei Inbetriebnahme mit WinPara / FSP-5000-RPS wird ein bereits konfigurierter Funkkoppler automatisch in den Auslieferungszustand zurückgesetzt. -
Seite 18: Funkkoppler Fk 100 Lsnüber Winpara / Fsp-5000-Rps In Betrieb Nehmen
Sie sich über Gesamtinfo für ein Element -> nach Bezeichnung oder -> nach Nummer den entsprechenden Funkkoppler anzeigen. Der HF-Kanal bezeichnet die Nummer des Basiskanals. Funkkoppler FK 100 LSNüber WinPara / FSP-5000-RPS in Betrieb nehmen Stecken Sie im Funkkoppler die verdrahteten Klemmenblöcke für LSN und Spannungsversorgung auf (Verdrahtung siehe Kapitel 6.1 , Seite 16). -
Seite 19: Funkmelder Dow 1171 Und Smf121 In Betrieb Nehmen
Die grüne LED rechts auf der Leiterplatte blinkt 1-mal kurz pro Sekunde. Sollte die grüne LED 3-mal alle 2 Sekunden blinken, muss der Melder in den Auslieferungszustand zurückgesetzt werden. Drücken Sie hierzu die Taste new links Bosch Sicherheitssysteme GmbH Betriebsanleitung 4.998.120.885 | 5.3 | 2011.08... -
Seite 20: Funkkoppler Fk 100 Lsn Manuell In Betrieb Nehmen
Anschließend wird das System durch die BMZ automatisch neu initialisiert und geht dann in den Normalbetrieb über. Funkkoppler FK 100 LSN manuell in Betrieb nehmen HINWEIS! Wenn Sie den Funkkoppler ohne BMZ und WinPara / FSP-5000-RPS in Betrieb nehmen, muss die permanente Spannungsversorgung des Funkkopplers gewährleistet sein. -
Seite 21: Funkkomponenten Austauschen Und Hinzufügen
DOW 1171 / SMF austauschen. Warten Sie bis die rote LED am Funk-Rauchmelder DOW 1171 bzw. die grüne LED auf der Leiterplatte im Meldersockel SMF6120 sowie die grüne LED am Funkkoppler FK 100 LSN schnell blinken. Nehmen Sie nun den Funk-Rauchmelder DOW 1171 aus dem Sockel bzw. bauen Sie den Funk-Handfeuermelder SMF121 einschließlich Meldersockel SMF6120 ab. -
Seite 22: Funkmelder Dow 1171 Und Smf121 Manuell Hinzufügen
LED immer noch schnell blinken. Die zeigt an, dass der Funkkoppler eine freien Basiskanal (Frequenz) sucht. Ziehen Sie den Klemmenblock für die Spannungsversorgung im Funkkoppler ab. Der Funkkoppler ist nun zurückgesetzt und befindet sich im Auslieferungszustand. 4.998.120.885 | 5.3 | 2011.08 Betriebsanleitung Bosch Sicherheitssysteme GmbH... -
Seite 23: Batterien Der Funkmelder Austauschen
HINWEIS! Bei optimalen Einsatzbedingungen ermöglichen die Lithium-Batterien eine Betriebsdauer von ca. 5 Jahren. Bosch ST empfiehlt jedoch den Austausch der Batterien nach ca. 4 Jahren, während einer planmäßigen Inspektion. Der Batteriewechsel erfolgt während des normalen Betriebs. An der Brandmeldezentrale sind keinerlei Einstellungen erforderlich. - Seite 24 | Technische Daten Funk-Brandmeldesystem Bezeichnung Bestellnummer Sicherheitsplomben für den Funkkoppler FK 100 LSN 10 ST 3.002.389.678 (Klebeplättchen für die Koppler-Verschlussschraube) DBZ 1193A Melderkennzeichnung 10 ST 4.998.115.785 DZW 1171 Funk-Testgerät 4.998.120.143 Radio Spy 1 Feldstärke-Messgerät und Software 4.998.117.745 SOLO330 Prüfgerät für Rauchmelder 4.998.112.071...
- Seite 25 116,3 x 116,3 x 42 mm – SMF121 auf SMF6120 montiert 125 x 125 x 56,5 mm Gewicht – SMF121 ca. 150 g – SMF6120 ca. 350 g – SMF121 auf SMF6120 montiert ca. 500 g Bosch Sicherheitssysteme GmbH Betriebsanleitung 4.998.120.885 | 5.3 | 2011.08...
- Seite 26 | Technische Daten Funk-Brandmeldesystem 4.998.120.885 | 5.3 | 2011.08 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
