6/73
Bosch Rexroth AG
Systemvorstellung
1.2.2
Rückseite
1.2.3
Frontansicht Maschinenbedienfeld, Standardvarianten: Übersicht
1.2.4
Frontansicht Maschinenbedienfeld VAM 10.3
Rexroth IndraControl VAM 10.3/40.3 Maschinenbedienfelder
Folgende Komponenten befinden sich auf der Rückseite der VAM 10.3/
VAM 40.3:
●
ein 25-poliger Stecker zum Anschluss eines Handbediengerätes
●
ein 6-poliger Stecker zum Anschluss eines Handrades
●
16 digitale 24-V-Eingänge
●
16 digitale 24-V-Ausgänge
1
5
①
NOT-HALT-Taster
②
Mit Einschubstreifen beschriftbare Tasten mit LED
③
Override-Drehschalter für Vorschub und Spindel
④
Fest konfiguriertes Schnell-Stop-Modul mit Maschinentastern (nur bei
VAM 40.3 vorhanden)
⑤
Kombinierter Vorausbruch 16 mm / 22,5 mm mit Beschriftungsfeld

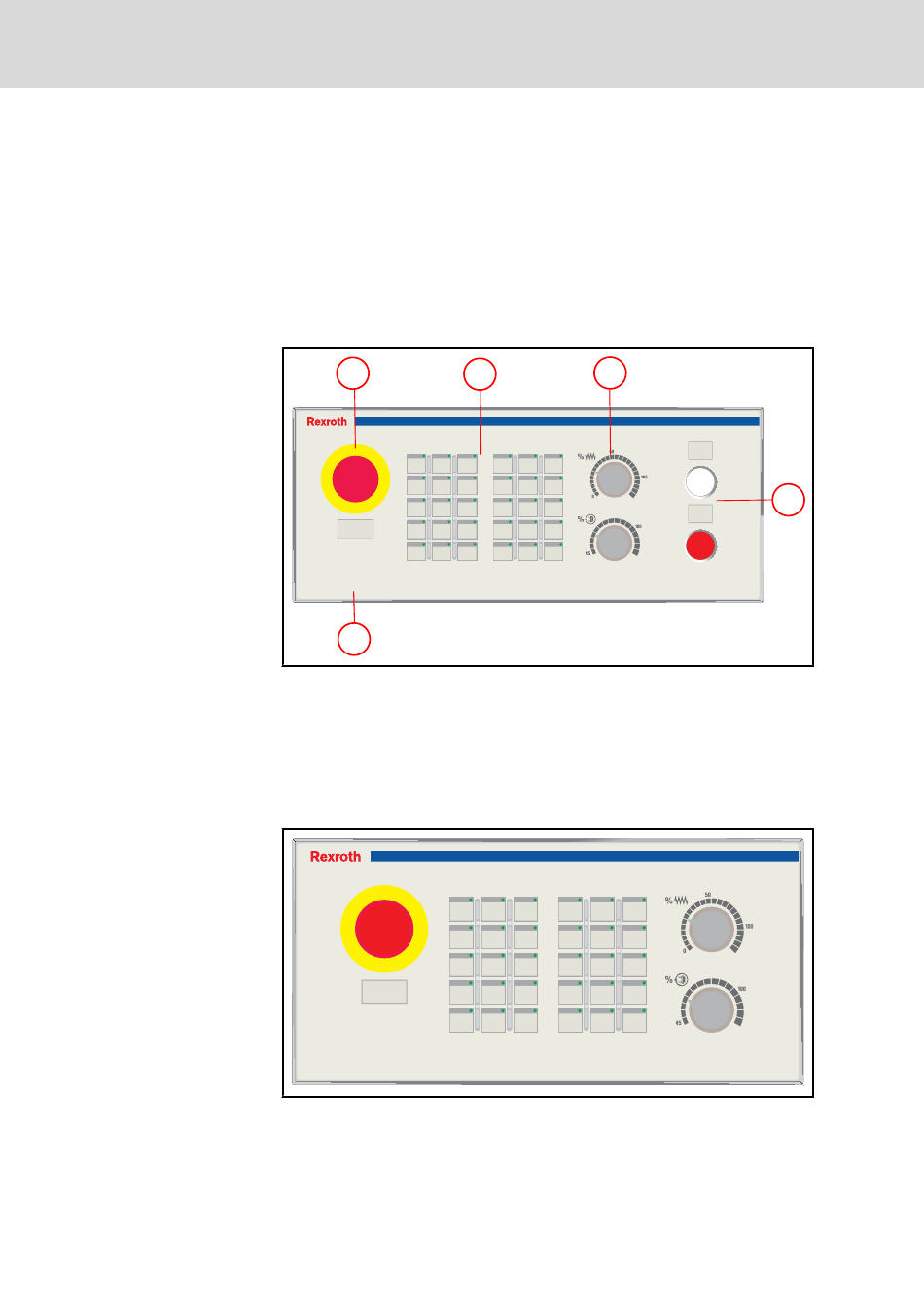

Abb.1-2:
Frontansicht Maschinenbedienfeld (Standardvariante)
Abb.1-3:
Frontansicht VAM 10.3
DOK-SUPPL*-VAM*XX.3***-PR01-DE-P
3
2
IndraControl V
4
IndraControl V
