DOK-SUPPL*-VAM*XX.3***-PR01-DE-P
Rexroth IndraControl VAM 10.3/40.3 Maschinenbedienfelder
6.2.4
Tastenfelder

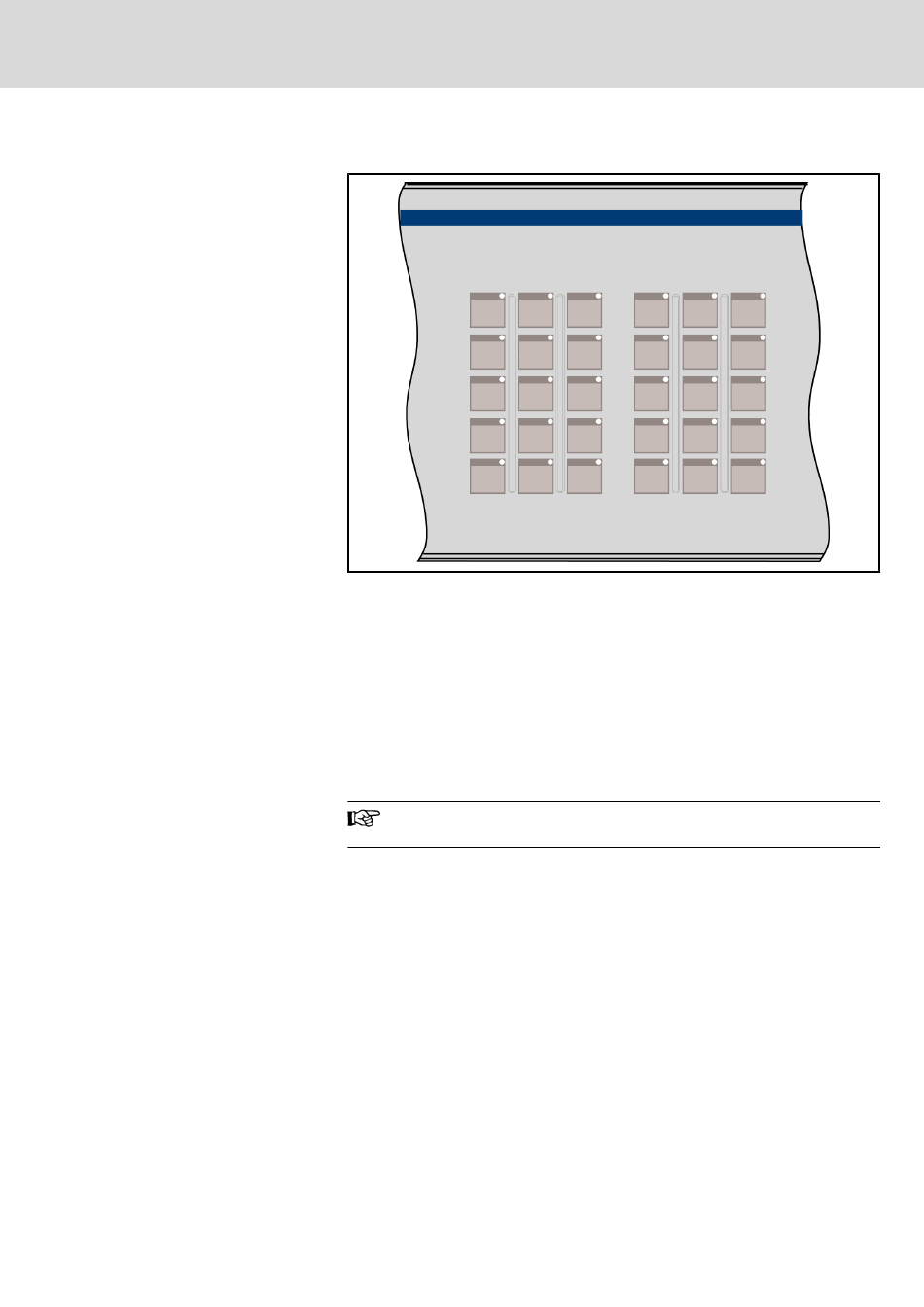

Abb.6-6:
Tastenfelder
Dem Anwender stehen zwei Felder mit jeweils 15 Tasten zur Verfügung. Die
Tasten sind frei konfigurierbare und beschriftbare Kurzhubtasten unter Folie,
die in einer Matrix aus drei Spalten und fünf Reihen je Tastenfeld angeordnet
sind. Jede Taste wird mit einer grünen Punkt-LED beleuchtet.
Zwischen den Tasten sind Kunststoffstege angebracht, die eine Fehlbedienung
verhindern, weil sie die Betätigungsfelder klar voneinander abtrennen.
Das Modul ist über den internen Schieberegisterbus mit der Logikleiterplatte
verbunden. Die Zustände der Taster werden der Mastersteuerung über den
Feldbus mitgeteilt. Die LEDs werden über den Feldbus von der Mastersteue‐
rung angesteuert.
Die Konfiguration des Moduls und die Adresszuordnung ist in
8 "Wartung und Inbetriebnahme" auf Seite 55
Bosch Rexroth AG
37/73
Aufbau der Module
Kap.
beschrieben.
