32/73 Bosch Rexroth AG
Maßangaben

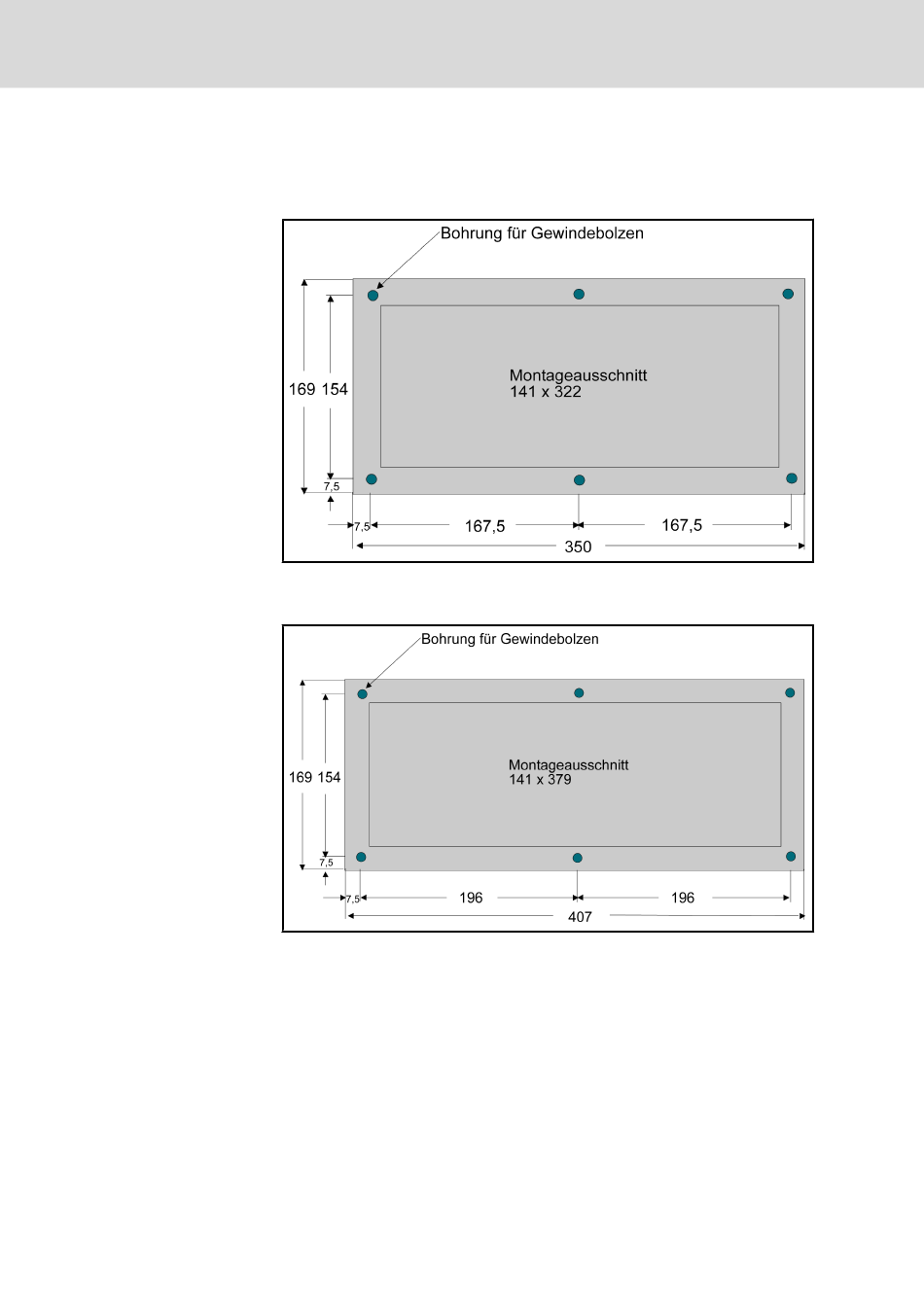

5.3.3 Einbaumaße VAM 10.3
5.3.4 Einbaumaße VAM 40.3
Rexroth IndraControl VAM 10.3/40.3 Maschinenbedienfelder
3. Befestigen Sie das Bedienfeld durch rückseitiges Aufschrauben der Mut‐
tern auf die Montagebolzen.
Abb.5-9: Einbaumaße VAM 10.3
Abb.5-10: Einbaumaße VAM 40.3
DOK-SUPPL*-VAM*XX.3***-PR01-DE-P
