Bedienungsanleitung SPECTRA

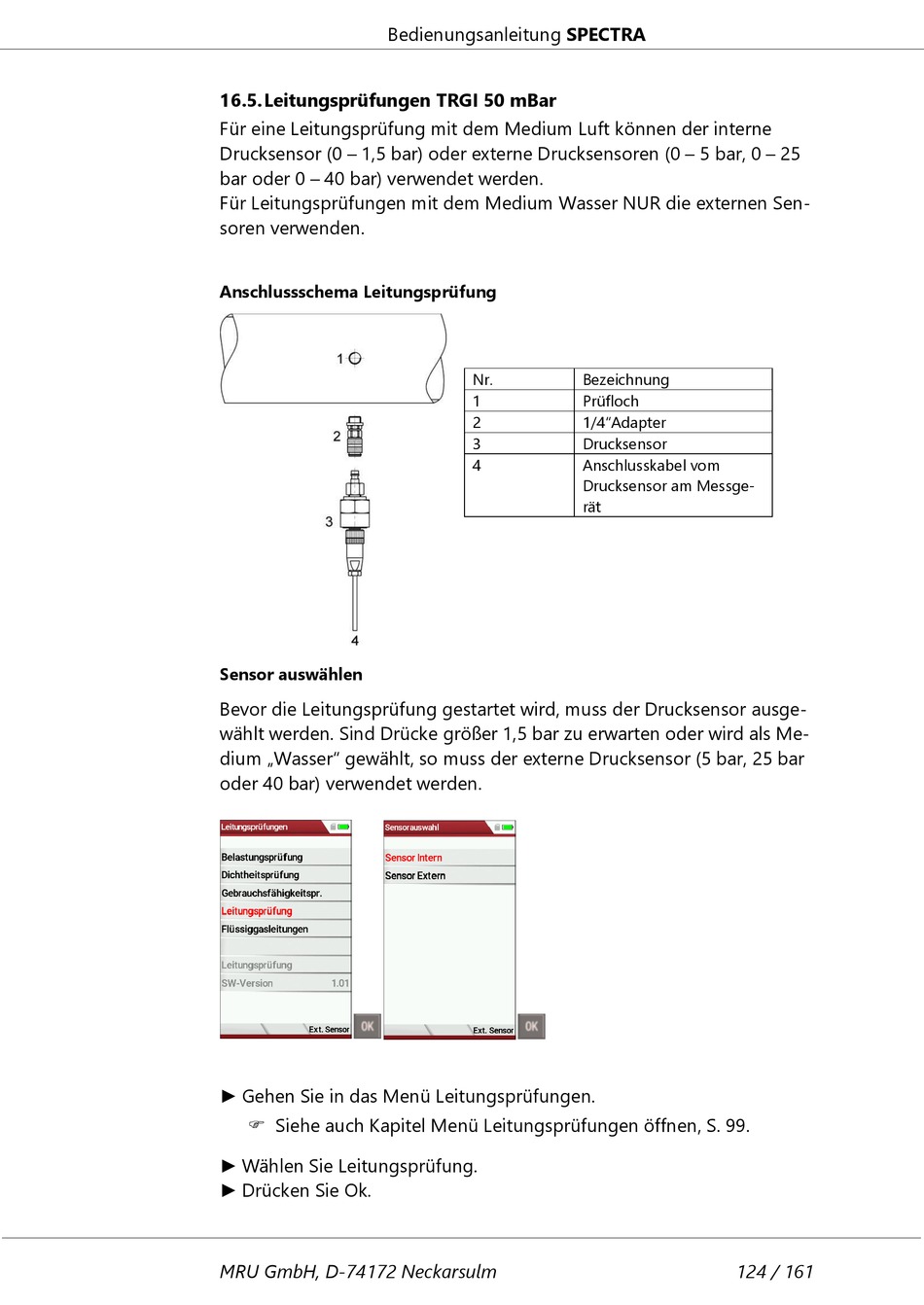

16.5. Leitungsprüfungen TRGI 50 mBar
Für eine Leitungsprüfung mit dem Medium Luft können der interne
Drucksensor (0 – 1,5 bar) oder externe Drucksensoren (0 – 5 bar, 0 – 25
bar oder 0 – 40 bar) verwendet werden.
Für Leitungsprüfungen mit dem Medium Wasser NUR die externen Sen-
soren verwenden.
Anschlussschema Leitungsprüfung
Sensor auswählen
Bevor die Leitungsprüfung gestartet wird, muss der Drucksensor ausge-
wählt werden. Sind Drücke größer 1,5 bar zu erwarten oder wird als Me-
dium „Wasser" gewählt, so muss der externe Drucksensor (5 bar, 25 bar
oder 40 bar) verwendet werden.
► Gehen Sie in das Menü Leitungsprüfungen.
 Siehe auch Kapitel Menü Leitungsprüfungen öffnen, S. 99.
► Wählen Sie Leitungsprüfung.
► Drücken Sie Ok.
MRU GmbH, D-74172 Neckarsulm
Nr. Bezeichnung
1 Prüfloch
2 1/4"Adapter
3 Drucksensor
4 Anschlusskabel vom
Drucksensor am Messge-
rät
124 / 161
