Inhaltszusammenfassung für MRU SPECTRA

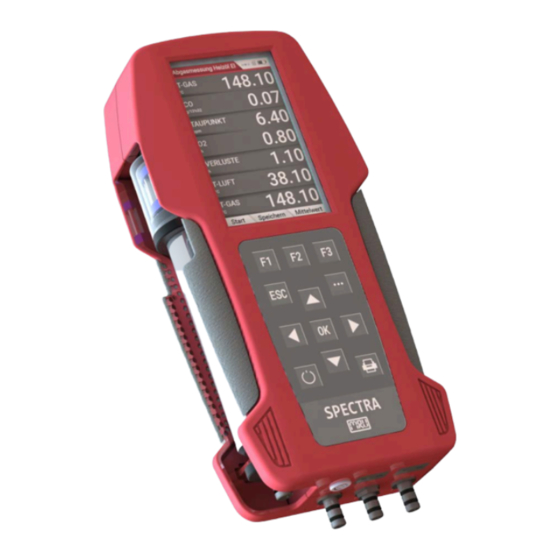

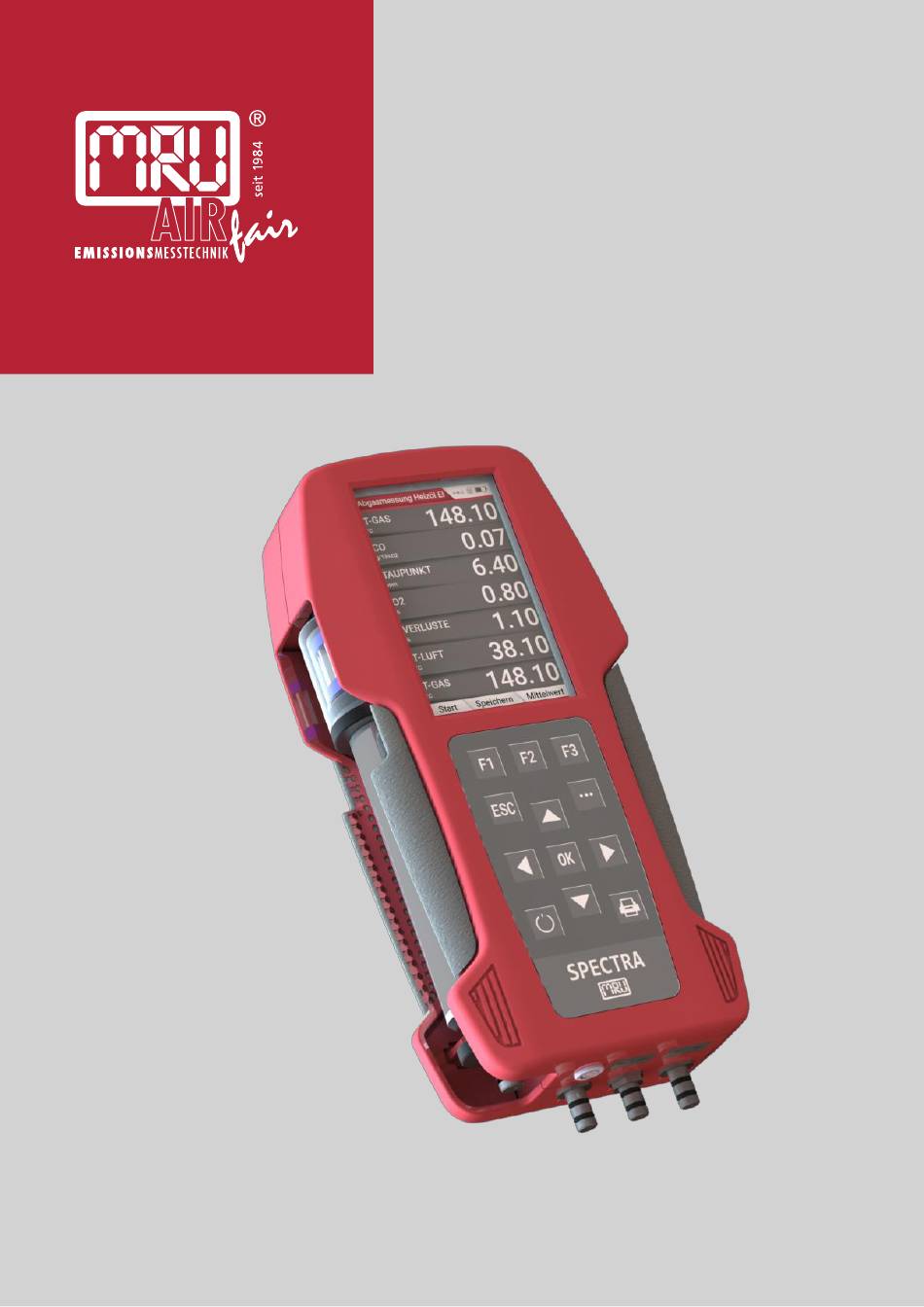

- Seite 1 SPECTRA BEDIENUNGSANLEITUNG 4202DE...
- Seite 2 Bedienungsanleitung SPECTRA Hersteller: Rechtliche Hinweise / Urheberrechtsvermerk Originalbetriebsanleitung © 2021 by MRU Alle Rechte vorbehalten Kein Teil des Werkes darf in irgendeiner Form (Druck, Fotokopie elektronische Medien oder einem anderen Verfahren) ohne die schriftliche Genehmigung des Herausgebers reproduziert oder unter der Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder...
-
Seite 3: Inhaltsverzeichnis
Sicherheit gewährleisten ................10 1.4. Benutzerrichtlinie für Lithium-Ionen-Akkus ......10 Einleitung ..................11 2.1. Bestimmungsgemäßer Gebrauch ............11 2.2. Die Firma MRU GmbH ................12 2.3. Hinweise zum Messgerät ................. 13 2.4. Verpackung ....................13 2.5. Rücknahme schadstoffhaltiger Teile ........... 14 2.6. - Seite 4 Messergebnisse speichern ..............57 Kesseltemperatur, Rußzahlen und Derivat eingeben ......58 7.8. Messergebnisse ausdrucken ..............59 Menü Ausdruck öffnen ..................59 Messergebnisse mit Speedprinter drucken ..........60 Messergebnisse mit Bluetoothdrucker HSP 580 drucken ....62 MRU GmbH, D-74172 Neckarsulm 4 / 161...
- Seite 5 Instandhaltung und Pflege ............85 10.1. Reinigung und Pflege ................85 10.2. Instandhaltung .................... 85 10.3. Servicemeldungen ..................85 Option 4 -/8-Pa-Test durchführen ..........86 Option: CO-Feststoffmessung ........... 88 CO-Feststoffmessung durchführen ............. 88 MRU GmbH, D-74172 Neckarsulm 5 / 161...
- Seite 6 Prüfung mit Luft ..................116 Menü Gebrauchsfähigkeitsprüfung öffnen ..........117 Leitungsvolumen manuell eingeben ............118 Leitungsvolumen automatisch bestimmen ..........118 Leitungsvolumen automatisch mit Blackbox (TRGI) bestimmen ..119 Weitere Parameter eingeben ............... 121 MRU GmbH, D-74172 Neckarsulm 6 / 161...
- Seite 7 16.10. Technische Daten der Option TRGI / TRF ........137 Option: Durchflussüberwachung ..........138 Option: Externer Drucksensor ..........139 18.1. Externer Drucksensor bei Leitungsprüfungen ........ 139 Option: Messautomatik inkl. Datenloggerfunktion ..... 140 Option: Feuerungsautomat............142 MRU GmbH, D-74172 Neckarsulm 7 / 161...
- Seite 8 Firmwareaktualisierung durchführen ............153 Neue Firmwareversion prüfen ..............154 21.7. Eigenes Startlogo anzeigen ..............156 Eigenes Startlogo erstellen ................156 Startlogo in Messgerät einspielen .............. 158 Startlogo löschen ..................... 158 Konformitätserklärung ............. 160 MRU GmbH, D-74172 Neckarsulm 8 / 161...
-
Seite 9: Hinweise Zum Gerät Und Zur Sicherheit
Bedienungsanleitung SPECTRA Hinweise zum Gerät und zur Sicherheit 1.1. Sicherheitshandbuch In dem mitgelieferten separaten Sicherheitshandbuch sind alle allgemei- nen Hinweise und Sicherheitshinweise zu den MRU Messgeräten aufgeführt. Lesen und beachten Sie das Sicherheitshandbuch vor der ersten Benutzung des Messgeräts. Gerätespezifische Sicherheits- und Warnhinweise sind in dieser Bedienungsanleitung gefahrbringenden Handlungen vorangestellt. -
Seite 10: Sicherheit Gewährleisten
► Den Akku nicht zusammen mit scharfkantigen Gegenständen tragen oder lagern. ► Den (+) Kontakt nicht mit dem (-) Kontakt oder Metall verbinden. ► Nichtbeachtung der obigen Richtlinien können Hitze, Feuer und Ex- plosion verursachen. MRU GmbH, D-74172 Neckarsulm 10 / 161... -
Seite 11: Einleitung
Behörde anerkannten Stelle für die Kalibrierung eignungsgeprüfter Messgeräte überprüft werden. Die Messgeräte verlassen das Werk MRU GmbH geprüft nach den Vor- schriften VDE 0411 (EN61010) sowie DIN VDE 0701. Es gelten die allgemeinen Leitsätze für das sicherheitsgerechte Gestal- ten technischer Erzeugnisse nach der DIN 31000/ VDE 1000 und die dazugehörenden UVV = VBG 4 der Berufsgenossenschaft für... -
Seite 12: Die Firma Mru Gmbh
► Umbauten oder Veränderungen an dem Messgerät sind nicht erlaubt. 2.2. Die Firma MRU GmbH Hergestellt wird das Messgerät durch die Firma MRU GmbH in Neckarsulm-Obereisesheim, einem mittelständischen Unternehmen, das sich seit 1984 auf die Entwicklung, Produktion und Vertrieb hochwerti- ger Emissions-Analyse-Systeme spezialisiert hat. -
Seite 13: Hinweise Zum Messgerät
Bedingungen wie etwa einer regelmäßigen Überprüfung des Geräts. Die entsprechenden Vorschriften sind bei der zuständigen Behörde zu erfragen. 2.4. Verpackung Bewahren Sie den Originalkarton und das Verpackungsmaterial zur Ver- meidung von Transportschäden auf, falls Sie das Gerät ins Werk einschicken müssen. MRU GmbH, D-74172 Neckarsulm 13 / 161... -
Seite 14: Rücknahme Schadstoffhaltiger Teile
Akkus. Die Rücklieferung muss für MRU kostenfrei erfolgen 2.6. Rücknahme von Elektrogeräten Die MRU GmbH verpflichtet sich, alle Elektrogeräte die nach dem 13. August 2005 verkauft wurden zur Entsorgung zurückzunehmen. Die Rücksendung der Geräte muss für MRU kostenfrei erfolgen. -
Seite 15: Beschreibung
• Abgasmessungen nach 1. BImSchV und KÜO Einen aktuellen Überblick über die verfügbaren Optionen erhalten Sie über die MRU Homepage oder sprechen Sie unseren Vertrieb an. Schematischer Gaslaufplan In Kombination mit der Gasentnahmesonde saugt das Messgerät ein Teilvolumen des Abgases aus dem Verbrennungskanal ab und analysiert es mittels elektrochemischer Sensoren auf seine Bestandteile. -
Seite 16: Messgerät
Anschlussstutzen P2 Anschluss AUX Anschlussstutzen Pzug Gaseingang SD-Kartenslot Mini USB-Schnittstelle für Datentransfer und Akku-Aufladung Infrarotschnittstelle für Ausdrucke Gerätefüße Haltemagnete Griffleisten Gasauslass ACHTUNG Gasauslass ► Während einer Messung dürfen die Ausblasöffnungen nicht bedeckt sein. MRU GmbH, D-74172 Neckarsulm 16 / 161... -
Seite 17: Kondensatabscheider
► Bei Kontakt mit Säure, die entsprechende Stelle sofort mit viel Wasser reinigen Während der Messung anfallendes Kondensat wird im Kondensa- tabscheider gesammelt. Beachten Sie, dass es zwei Varianten des Kondensatabscheider gibt. • Ohne Wasserstopp • Mit Wasserstoppfilter. Kondensatabscheider ohne Wasserstopp MRU GmbH, D-74172 Neckarsulm 17 / 161... - Seite 18 Dieser filtert den ersten groben Schmutz heraus. Dieser Taschensternfilter ist waschbar und ca. 4-5-mal einsetzbar. Bei häufiger Messung entsteht ein hoher Verschmutzungsgrad, der einen regelmäßigen Tausch des Taschensternfilters erfordert. Kondensatabscheider mit Wasserstoppfilter MRU GmbH, D-74172 Neckarsulm 18 / 161...
- Seite 19 Die Seite mit Dichtungsring muss nach oben zeigen. Durch die Anordnung der Membran im Filter, geht der Wasserstoppfil- ter bei falsch eingesetzter Richtung durch zu hohen Druck schnell de- fekt. Der Wasserstopp sollte jährlich getauscht werden. MRU GmbH, D-74172 Neckarsulm 19 / 161...
-
Seite 20: Gasentnahmesonden
Gasentnahmesonde Sonde ST Gasentnahmesonde Sonde SF Mit 180 mm Sondenrohr (fest) Mit 300 mm Wechselsonde und 1,5 m Gasentnahmeleitung und 2,7 m Gasentnahmeleitung Sondenrohr Schlauchhülse für Abgasmessung Sondenkonus Schlauchhülse für Zugmessung Dreifachschlauch Anschluss für Temperaturmessung MRU GmbH, D-74172 Neckarsulm 20 / 161... -
Seite 21: Bedienung
über die Anzeige des Geräts, die die folgenden Informationen enthält. Position Bezeichnung Menüleiste Anzeigefeld Menü Messwerte Funktionstastenleiste Akkuzustand SD-Karte im Kartenleser ➔ Anzeige grün Schreibgeschützt ➔ Anzeige gelb ➔ Ausschließlich Lesezugriff Nullpunknahme aktiv MRU GmbH, D-74172 Neckarsulm 21 / 161... -
Seite 22: Tastatur
Abbruch oder eine Menü- ebene höher Pfeiltasten Auswahlcursor bewegen, Werte verändern Bestätigungstaste, Auswahl des markierten Menüpunkts Drucker Löst in den Messfenstern das Drucken der Ergebnisse in vordefiniertem Format aus. MRU GmbH, D-74172 Neckarsulm 22 / 161... -
Seite 23: Menüstruktur
S. 41 dargestellt. An- dere Menüpunkte sind ausstattungsab- hängig und werden im Anhang oder se- paraten Blättern er- läutert. Zwischen den drei Hauptmenüs kann durch die Funktionstasten gemäß der Anzeige in der Funktionstastenleiste gewechselt werden. MRU GmbH, D-74172 Neckarsulm 23 / 161... -
Seite 24: Erste Inbetriebnahme
► Wählen Sie die gewünschte Einstellung aus. ► Ändern Sie die gewünschte Einstellung. ► Drücken Sie ESC. Die Änderung wird gespeichert. Das Menü Extras erscheint. Im Menü „Einstellungen“ können Sie folgende Anpassungen vornehmen: MRU GmbH, D-74172 Neckarsulm 24 / 161... - Seite 25 Sie können zwischen Stan- dard, Invertiert und Classic wählen Einschaltschutz AN / AUS Falls Sie den Einschalt- schutz aktiviert haben und die ON-Taste drücken, dann erscheint im Display Ein 20-sekündiger Count- down. Drücken Sie F2, um MRU GmbH, D-74172 Neckarsulm 25 / 161...
-
Seite 26: Einstellungen Exportieren Und Importieren
► Drücken Sie die Kontextmenütaste. Eine Auswahlliste erscheint. ► Wählen Sie Einstellungen exportieren. ► Drücken Sie OK. Die Einstellungen werden auf die SD-Karte exportiert. Die Einstellungen werden auf der SD-Karte als SETTINGS.USR gespeichert. MRU GmbH, D-74172 Neckarsulm 26 / 161... -
Seite 27: Einstellungen Importieren
Das Menü Einstellung Messung erscheint. ► Wählen Sie die gewünschte Einstellung aus. ► Ändern Sie die gewünschte Einstellung. ► Drücken Sie ESC. Die Änderung wird gespeichert. Das Menü Einstellungen erscheint. MRU GmbH, D-74172 Neckarsulm 27 / 161... - Seite 28 MRU / BImSchV Das Messgerät zeigt die Messwerte werkseitig in ei- nem MRU-spezifischen Stan- dard an. Sie können sich die Mess- werte auch in einer normen- konformen Darstellung ge- mäß 44. BImschV:2019 anzei- gen lassen. MRU GmbH, D-74172 Neckarsulm 28 / 161...
-
Seite 29: Messwerte Gemäß 44. Bimschv Anzeigen
Messung verbaut. Diese Sensorik kann bereits bei Neubestellungen (Art.Nr.#63058) ver- baut sein oder später nachgerüstet werden (Art.Nr. #63058NT). Das Messgerät zeigt die Messwerte werkseitig in einem MRU-spezifi- schen Standard an. Sie können sich die Messwerte auch in einer normenkonformen Darstel- lung gemäß... - Seite 30 Sie mit der Einstellung „ANDROID“. HINWEIS Bei Messungen gemäß 1. BImSchV entnehmen Sie die eignungsgeprüften Messwerte der Anzeige des Mess- gerätes. Eine eventuell mögliche Datenübertragung zu einem Smartphone ist nicht Teil der Eignungsprüfung. MRU GmbH, D-74172 Neckarsulm 30 / 161...
-
Seite 31: Datum Und Uhrzeit Einstellen
• Zoom –Fenster: der Inhalt des Zoom - Fensters • Programmname Voreingestellt sind die Messprogramme: • Abgasmessung“ mit einem CO – Limit von 500 ppm • „CO Messung“ mit einem CO Limit von 500 ppm MRU GmbH, D-74172 Neckarsulm 31 / 161... -
Seite 32: Co-Grenzwert Einstellen
„Ringspaltmessung“ und „Prüfstandsprogramm“ den CO-Grenzwert nicht einstellen können. ► Drücken Sie F1. Das Menü CO-Limit erscheint. ► Stellen Sie den gewünschten CO-Grenzwert [ppm] ein. ► Drücken Sie OK. Der gewünschte CO-Grenzwert [ppm] wird gespeichert. MRU GmbH, D-74172 Neckarsulm 32 / 161... -
Seite 33: Messprogrammname Ändern
Auswahl steht, kann aus einer Brennstoffliste eingestellt werden. Brennstoffe der Brennstoffauswahl hinzufügen ► Wählen Sie Abgasmessungen. ► Drücken Sie OK. Das Menü Messprogrammauswahl erscheint. ► Wählen Sie das gewünschte Messprogramm aus. MRU GmbH, D-74172 Neckarsulm 33 / 161... -
Seite 34: O2-Bezug Einstellen
► Wählen Sie den gewünschten Brennstoff aus. ► Drücken Sie F3. Das Menü Info Brennstoff erscheint. ► Stellen Sie den gewünschten O2-Bezug ein. ► Drücken Sie OK Der eingestellte O2-Bezug wird gespeichert. MRU GmbH, D-74172 Neckarsulm 34 / 161... -
Seite 35: Benutzerbrennstoffe Definieren
► Passen Sie den Namen des Benutzerbrennstoffes an ihre Bedürfnisse ► Drücken Sie OK. Der geänderte Name wird im Menü Benutzerbrennstoff definieren angezeigt. Nachdem Sie den Namen des Benutzerbrennstoffes definiert ha- ben, können Sie die Brennstoffparameter definieren. MRU GmbH, D-74172 Neckarsulm 35 / 161... -
Seite 36: Messfenster Konfigurieren
► Wählen Sie die gewünschten Messgrößen aus, die Sie ändern möch- ten. ► Drücken Sie die Menütaste. Eine Auswahlliste erscheint. ► Wählen Sie Messfenster speichern. ► Drücken Sie OK. Die Änderung wird gespeichert. MRU GmbH, D-74172 Neckarsulm 36 / 161... -
Seite 37: Zoomfenster Konfigurieren
► Wählen Sie die gewünschten Messgrößen aus, die Sie ändern möch- ten. ► Drücken Sie die Menütaste. Eine Auswahlliste erscheint. ► Wählen Sie Messfenster speichern. ► Drücken Sie OK. Die Änderung wird gespeichert. MRU GmbH, D-74172 Neckarsulm 37 / 161... -
Seite 38: Messung Vorbereiten
Betriebsweise des Messgerätes Sicherzustellen. 6.2. Spannungsversorgung sicherstellen Das Messgerät kann wahlweise betrieben werden: 1. Mit internem MRU - Akku intern (im Lieferumfang enthalten) 2. Mit MRU – Netzgerät (im Lieferumfang enthalten) Externes Zubehör nur bei ausgeschaltetem Gerät anschließen! 6.3. Automatisches Ausschalten Auto-off Die Auto-off Funktion schaltet das Gerät in den Hauptmenüs Messung,... -
Seite 39: Betriebstemperatur
► Kontrollieren Sie den Kondensatabscheider vor und nach jeder Messung. ► Prüfen Sie, ob der Kondensatabscheider entleert ist. ► Prüfen Sie den Sternfilter. Sternfilter weiß = betriebsbereit Sternfilter dunkel = erneuern Bei dem Ausschalten erfolgt eine Hinweismeldung. MRU GmbH, D-74172 Neckarsulm 39 / 161... -
Seite 40: Anschlüsse Und Dichtigkeit Überprüfen
Fehlermeldung angezeigt. Wiederholte Nullpunktnahme Sie können während des Betriebs wiederholt eine Nullpunktnahme durchführen. ► Gehen Sie in das Menü Messung. ► Wählen Sie Nullpunktnahme. ► Drücken Sie OK. Die Nullpunktnahme wird gestartet. MRU GmbH, D-74172 Neckarsulm 40 / 161... -
Seite 41: Messung Durchführen
Das Messgerät zeigt daher die mit hoher Reaktionsgeschwindigkeit die Tendenz der Abgastemperatur. Durchfahren Sie mit der Sonde langsam den Querschnitt des Abgaskanals und Positionieren die Sonde dann so, dass das Maximum der Temperatur eingenommen wird. MRU GmbH, D-74172 Neckarsulm 41 / 161... -
Seite 42: Messprogramm Auswählen
► Während einer Messung darf die Gasauslassöffnung an der Geräterückseite nicht bedeckt sein. ► Wählen Sie Abgasmessungen. ► Drücken Sie OK. Das Menü Messprogrammauswahl erscheint. ► Wählen Sie das gewünschte Messprogramm aus. MRU GmbH, D-74172 Neckarsulm 42 / 161... -
Seite 43: Messwertfenster
Die Messwerte sind in drei Fenstern zu jeweils 7 Messwerten organisiert. Welcher Messwert an welcher Stelle des Fensters angezeigt ist konfigu- rierbar. Siehe auch Kapitel 5.13 Messfenster konfigurieren, S. 36 und Kapitel 5.14 Zoomfenster konfigurieren, S. 37. MRU GmbH, D-74172 Neckarsulm 43 / 161... -
Seite 44: Sekunden Mittelwertberechnung Gemäß 1. Bimschv
Countdown von 30 Sekunden bis 0 Sekunden ab. Die per 30sek-MW-Messung ermittelten Verluste werden im Aus- druck gekennzeichnet. Mit der Taste F1 kann der Countdown jederzeit zurückgesetzt und damit die Messung gestoppt werden. MRU GmbH, D-74172 Neckarsulm 44 / 161... -
Seite 45: Minuten Mittelwertberechnung Gemäß 44. Bimschv
Die Mittelwerte werden im Display angezeigt. HINWEIS Beachten Sie folgende Messunsicherheiten bei Ergebnissen gemäß 44. BImSchV. Die Messunsicherheit beträgt für NO 20% vom Messwert. Die Messunsicherheit beträgt für CO 10 % vom Messwert MRU GmbH, D-74172 Neckarsulm 45 / 161... -
Seite 46: Ringspaltmessung Durchführen
Für die Ringspaltmessung bietet sich die MRU-Ringspalt-Mehr- lochsonde Nr. 56352 an, deren Silikonschlauch an dem Kondensa- tabscheider des Messgerätes aufgesteckt wird. Optional kann mit der Sondenkupplung MRU-Nr. 11652 die Ringspalt- Mehrlochsonde an der Messsonde des Messgerätes befestigt werden. MRU GmbH, D-74172 Neckarsulm... -
Seite 47: Prüfstandsprogramm Durchführen
CO – Schwelle liegt und werden dann schwarz bei erfolgreicher Freispülung. Die Freispülung endet nicht automatisch, sondern muss vom Anwender abgeschaltet werden. Dazu wählen Sie die Menütaste und den Unterpunkt „Spülpumpe aus- schalten“. MRU GmbH, D-74172 Neckarsulm 47 / 161... -
Seite 48: Abgasmessungen Mit Messverwaltungsassistent Durchführen
Siehe auch Kapitel 5.4 Messung einstellen, S.27. ► Wählen Sie Messverwalt.assistent. ► Schalten Sie den Messverwaltungsassistenten an Messungen sammeln Nachdem Sie den Messverwaltungsassistenten aktiviert haben, können Sie die gewünschten Abgasmessungen auswählen und „sammeln“. MRU GmbH, D-74172 Neckarsulm 48 / 161... - Seite 49 Das Menü Messverwaltungsassistent erscheint. Die Ringspaltmessung wurde im Messverwaltungsassistent ge- sammelt. ► Wählen Sie CO-Messung. ► Drücken Sie OK. Falls aktiviert, erscheint die Kernstromsuche. ► Führen Sie die Kernstromsuche durch und drücken danach F1. MRU GmbH, D-74172 Neckarsulm 49 / 161...
-
Seite 50: Gesammelte Messungen Zurücksetzen
► Drücken Sie F2, nachdem Sie die Abgasmessung beendet haben. Das Menü Messverwaltungsassistent erscheint. Die Abgasmessung wurde im Messverwaltungsassistent gesam- melt. Gesammelte Messungen zurücksetzen Sie haben die Möglichkeit bereits im Messverwaltungsassistenten ge- sammelte Messungen zurückzusetzen. MRU GmbH, D-74172 Neckarsulm 50 / 161... -
Seite 51: Gesammelte Messungen Drucken / Exportieren
► Drücken Sie ESC, um das Menu Vorschau zu verlassen. Das Menü Messverwaltungsassistent erscheint. ► Drücken Sie die Drucker-Taste. Der Ausdruck wird erstellt. Siehe auch Kapitel 7.8 Messergebnisse ausdrucken, Seite 59. MRU GmbH, D-74172 Neckarsulm 51 / 161... -
Seite 52: Temporärer Zwischenspeicher
► Sie können die Messwerte später aus dem Zwischenspeicher wieder in das Messfenster zurückholen, um diese auszudrucken und/oder zu speichern. Messwerte im Zwischenspeicher ablegen Während einer laufenden Messung können Sie die aktuellen Werte in den Zwischenspeicher ablegen. MRU GmbH, D-74172 Neckarsulm 52 / 161... - Seite 53 Zwischenspeicher abzulegen, können Sie die Messwerte direkt aus der Funktionstastenleiste in den Zwischenspeicher ablegen. ► Stoppen Sie die Messung. Das Messwertfenster wird grau hinterlegt. ► Drücken Sie F3. Die Messwerte werden im Zwischenspeicher abgelegt. MRU GmbH, D-74172 Neckarsulm 53 / 161...
-
Seite 54: Messwerte Im Zwischenspeicher Überschreiben
► Führen Sie eine Nullpunktnahme außerhalb der Umgebung der Messstelle durch, bevor Sie eine CO Umgebungsmessung durchfüh- ren. Siehe auch Kapitel Wiederholte Nullpunktnahme, S. 40. Nach der Nullpunktnahme können Sie CO Umgebungsmessung starten. MRU GmbH, D-74172 Neckarsulm 54 / 161... -
Seite 55: Druckmessung Durchführen
Für die Differenzdruckmessung muss der zweite Schlauch an Delta P- Stutzen angeschlossen sein. ► Gehen Sie in das Menü Messung. ► Wählen Sie Druckmessung. ► Drücken Sie OK. Das Menü Druckmessung erscheint. MRU GmbH, D-74172 Neckarsulm 55 / 161... -
Seite 56: Temperatur-Differenzmessung
► Stecken Sie einen Temperaturfühler in die Anschlussbuchse T2. Siehe auch 3.1 Messgerät, S. 16. HINWEIS Die Genauigkeit der Differenztemperaturmessung wird nur bei Verwendung der MRU-Temperaturfühler garantiert. ► Gehen Sie in das Menü Messung. ► Wählen Sie Temperatur Diff. Messung. -
Seite 57: Messergebnisse Speichern
► Drücken Sie gegebenenfalls F1, um eine neue Anlage auszuwählen. Siehe auch Kapitel Anlage anlegen, S.65. ► Drücken Sie F3. Die Messwerte gespeichert. Siehe auch Kapitel Messungen ansehen, S. 72. MRU GmbH, D-74172 Neckarsulm 57 / 161... -
Seite 58: Kesseltemperatur, Rußzahlen Und Derivat Eingeben
► Geben Sie den ermittelten Wert für die T-Kessel und gegebenenfalls die ermittelten Werte für Rußzahl 1, Rußzahl 2, Rußzahl 3 und Derivat ein. ► Drücken Sie F1, um einen Ausdruck zu erstellen. ► Drücken Sie F3, um die Messung zu speichern. MRU GmbH, D-74172 Neckarsulm 58 / 161... -
Seite 59: Messergebnisse Ausdrucken
Menü Ausdruck öffnen ► Öffnen Sie das Menü Einstellungen. Siehe auch Kapitel 5.2 Einstellungen vornehmen, S. 24. ► Drücken F1. Das Menü Ausdruck erscheint. ► Stellen Sie die gewünschten Einstellungen ein. MRU GmbH, D-74172 Neckarsulm 59 / 161... -
Seite 60: Messergebnisse Mit Speedprinter Drucken
Messergebnisse mit Speedprinter drucken ► Gehen Sie in das Menü Ausdruck. Siehe auch Kapitel Menü Ausdruck öffnen, S. 59. ► Wählen Sie als Druckertyp Speed-Printer. ► Richten Sie den Drucker wie folgt aus: MRU GmbH, D-74172 Neckarsulm 60 / 161... - Seite 61 ► Drücken Sie die Druckertaste. Optional drücken Sie die Kontextmenü- taste und wählen Ausdruck (Dr.) Ein Ausdruck wird erstellt. Weitere technische Spezifikationen sowie Batterie- und Papierrollen- wechsel entnehmen Sie der separaten Anleitung des Speedprinters. MRU GmbH, D-74172 Neckarsulm 61 / 161...
-
Seite 62: Messergebnisse Mit Bluetoothdrucker Hsp 580 Drucken
Hauptmenü Messung trennen: ► Gehen Sie in das Menü Messung. ► Drücken Sie die Kontextmenütaste. Eine Auswahlliste erscheint. ► Wählen Sie Drucker trennen. ► Drücken Sie OK. Die Verbindung wird getrennt. MRU GmbH, D-74172 Neckarsulm 62 / 161... -
Seite 63: Messung Beenden
Messwerten weiter zu arbeiten. ► Gehen Sie in das Menü Messung. ► Wählen Sie Letzte Messung (Abgas) Das Messwertfenster mit den letzten Messwerten erscheint. ► Drücken Sie F1. Die Messung wird fortgesetzt. MRU GmbH, D-74172 Neckarsulm 63 / 161... -
Seite 64: Datenspeicher
Im Menü „Speicher Info“ werden Informationen zum Status des Daten- speichers aufgelistet. Aufgelistet wird der Anteil freien Speichers, die Ge- samtzahl der gespeicherten Anlagen und die Zahl der insgesamt gespei- cherten Messungen, aufgeteilt nach der Art der Messung. MRU GmbH, D-74172 Neckarsulm 64 / 161... -
Seite 65: Anlagenstamm Verwalten
Der Anlage wird eine Analgen-Nr. zugeordnet. ► Wählen Sie die Freitextzeilen aus, die Sie bearbeiten möchten ► Drücken Sie F1. Ein Eingabefenster erscheint. ► Geben Sie den entsprechenden Inhalt ein. MRU GmbH, D-74172 Neckarsulm 65 / 161... -
Seite 66: Anlagen Ansehen
► Wählen Sie die Anlage aus, die Sie ändern möchten. ► Drücken Sie F2. Das Menü Anlage ändern erscheint. ► Wählen Sie die Freitextzeilen aus, die Sie ändern möchten. ► Drücken Sie F1. MRU GmbH, D-74172 Neckarsulm 66 / 161... -
Seite 67: Anlagen Löschen
► Wählen Sie fortfahren, um die Anlage zu löschen. ► Wählen Sie abbrechen, um die Anlage nicht zu löschen. ► Drücken Sie OK. Je nach Auswahl wird die Anlage gelöscht oder beibehalten. MRU GmbH, D-74172 Neckarsulm 67 / 161... -
Seite 68: Daten Über Sd-Karte Austauchen
Access™, gelesen und erzeugt werden. Auch andere Programme bieten diese Schnittstelle manchmal an, da sie verbreitet und leicht zu imple- mentieren ist. Folgende Funktionen stehen zur Verfügung: • Anlagen importieren • Anlagen exportieren • Messungen exportieren MRU GmbH, D-74172 Neckarsulm 68 / 161... -
Seite 69: Anlagen Importieren
An-lagen. Das Gerät kann zwar ohne Probleme mit solchen Duplikaten umgehen, eine spätere Zuordnung von Messungen in PC-Programmen ist dann jedoch ge- fährdet. Allerdings markiert das Gerät die Anlagendatei nach erfolgreichem Import. MRU GmbH, D-74172 Neckarsulm 69 / 161... -
Seite 70: Anlagen Exportieren
Das Menü Anlagen zur SD-Karte erscheint. ► Drücken Sie F2. Die Anlagen werden auf die SD-Karte exportiert. Wenn ein anderes Gerät den Anlagenstamm einlesen soll, dann muss die Datei vorher zu ‚anlagen.csv’ umbenannt werden. MRU GmbH, D-74172 Neckarsulm 70 / 161... -
Seite 71: Messungen Exportieren
Die Messungen werden exportiert. Sie haben auch die Möglichkeit alle Messarten im ZIV-Format zur expor- tieren. ► Wählen Sie Alle Messarten (ZIV). ► Drücken Sie F2. Alle Messarten werden im ZIV-Format exportiert. MRU GmbH, D-74172 Neckarsulm 71 / 161... -
Seite 72: Messungen Im Datenspeicher
Die Messwerte der gespeicherten Messung werden im Detail dar- gestellt, verfügbar in den 3 Messwertseiten, wie sie im Messwert- fenster definiert sind. ► Drücken Sie F3, um sich die Abgasmessung als OR-Code anzeigen zu lassen. MRU GmbH, D-74172 Neckarsulm 72 / 161... -
Seite 73: Messungen Löschen
Bedienungsanleitung SPECTRA HINWEIS Beachten Sie, dass einen OR-Code Im Format „ZIV“ oder „MRU“ erstellen können. ► Stellen Sie das gewünschte Format im Menü Einstel- lungen ein. Siehe auch Kapitel 5.2Einstellungen vornehmen, S. 24. Messungen löschen Sie können • Einzelne Messungen löschen •... - Seite 74 Wählen Sie fortfahren, um alle Messdaten zu löschen. Wählen Sie abbrechen, um die alle Messdaten nicht zu löschen. ► Drücken Sie OK. Je nach Auswahl werden alle Messdaten gelöscht oder beibehalten. MRU GmbH, D-74172 Neckarsulm 74 / 161...
-
Seite 75: Datenübertragung Zum Pc
Wie muss das MRU-ZIV-Modul in der Kehrbezirksverwaltung integriert werden? Kontaktieren Sie bitte Ihr Kehrbezirksverwaltungssoftwarehaus. Wie muss ich das MRU-ZIV-Modul installieren? Die Software MRU-ZIV-Modul finden Sie auf der MRU Produkt CD im Ordner Software oder als Downloadlink auf www.mru.de . Bei der Instal- lation wird auf Ihrer Festplatte das Handbuch zum MRU-ZIV-Modul ab- gespeichert, welches Sie sich bei Bedarf ausdrucken können. -
Seite 76: Messergebnisse Als Or-Code
CO-Messung) in einer Anlage können als QR-Code im Gerät angezeigt werden. Vor einer Nutzung muss das geeignete Dateiübertragungsprotokoll ein- gestellt werden - ZIV oder MRU. Das ZIV-Protokoll ist i.d.R. geeignet für den Datenaustausch mit Fremdsoftware, das MRU-Protokoll kommuni- ziert mit MRU-Software (MRU4u) ►... -
Seite 77: Gespeicherte Messung Als Qr-Code
Bedienungsanleitung SPECTRA Eine Auswahlliste erscheint. ► Wählen Sie OR-ZIV oder QR-MRU. Beachten Sie, dass die Darstellung abhängig vom zuvor eingestellten Dateiübertragungsprotokoll ist. ► Drücken Sie OK. Der OR-Code erscheint. Gespeicherte Messung als QR-Code ► Gehen Sie in das Menü Speicher ►... - Seite 78 Das Menü QR-Code erscheint. ► Wählen Sie die gewünschte Anlage aus. ► Wählen Sie die gewünschten Messungen aus, die Sie als QR-Code anzeigen möchten. ► Drücken Sie F2. Der QR-Code erscheint. MRU GmbH, D-74172 Neckarsulm 78 / 161...
-
Seite 79: Extra / Einstellungen
9.1. Kundendienst Abgleichmenü as Abgleich-Menü ist durch einen PIN-Code vor Eingriffen von nicht au- torisierten Personen geschützt. Für den PIN-Code setzen Sie sich mit einer MRU-Servicestelle (www.mru.eu) in Verbindung. Sollten Sie versehentlich die PIN-Code-Abfrage gestartet haben, dann drücken Sie die ESC-Taste. Sie gelangen zurück in das Menü Extras. -
Seite 80: Werkseinstellungen
CO Messung, Freies Programm 1 und Freies Programm 2 gesetzt. • Die Programmnamen der Druckmessung werden auf Differ.druck, Gasfließdruck, Druck 3 und Druck 4 gesetzt. • Die Einstellungen werden auf folgende Werte gesetzt: MRU GmbH, D-74172 Neckarsulm 80 / 161... -
Seite 81: Servicewerte
► Drücken Sie gegebenenfalls F1, um die Funktionsprüfung der Gas- pumpe einzuschalten ► Drücken Sie gegebenenfalls F2, um die Funktionsprüfung der Spül- pumpe einzuschalten. ► Drücken Sie OK. Ein Fenster zur Eingabe des Pin-Codes erscheint. MRU GmbH, D-74172 Neckarsulm 81 / 161... -
Seite 82: Dichtheitstest
Bedienungsanleitung SPECTRA HINWEIS Für den PIN-Code setzen Sie sich mit einer MRU-Ser- vicestelle (www.mru.eu) in Verbindung. ► Geben Sie den PIN-Code ein. Die ausgewählte Funktionsprüfung wird eingeschalten. 9.4. Dichtheitstest Beim Dichtheitstest wird das System vom Messgerät (inkl. des Konden- satabscheiders) bis zur Sondenspitze auf Undichtigkeit überprüft. -
Seite 83: Inhalt Der Sd-Karte Anzeigen
überprüfen. Falls keine Undichtigkeit an diesen externen Teilen festgestellt wird, lassen Sie das das Messgerät in einer Servicestelle (Servicestellen unter www.mru.eu) zu überprüfen. 9.5. Inhalt der SD-Karte anzeigen ► Gehen Sie in das Menü Extras. ► Wählen Sie Inhalt SD-Karte. -
Seite 84: Geräteinformationen Abrufen
► Gehen Sie in das Menü Extras. ► Wählen Sie Geräte-Info. Das Menü Geräte-Info erscheint. ► Drücken Sie F1. Das Menü Service Historie erscheint. Informationen über das Datum der letzten sieben Servicevor- gänge erscheinen. MRU GmbH, D-74172 Neckarsulm 84 / 161... -
Seite 85: Instandhaltung Und Pflege
• Bei längerer Nichtbenutzung Akku zuerst laden. • Den Akku ca. alle 4 Wochen laden. 10.2. Instandhaltung Eine jährliche Prüfung und ggf. Abgleich der Sensoren bei einer MRU Servicestelle (www.mru.eu) ist für die Werterhaltung empfohlen. HINWEIS Beachten Sie, dass ein korrekter Betrieb des Messgerätes ausschließlich bei regelmäßiger Justie-... -
Seite 86: Option 4 -/8-Pa-Test Durchführen
► Führen Sie den 4 -/8-Pa-Test nach derzeit gültigen Vorschriften/Nor- men durch. Nach Ablauf der eingestellten Messdauer wird das Ergebnis ange- zeigt. Der grüne Bereich stellt ± 4 Pa und der gelbe Bereich ± 8 Pa dar. MRU GmbH, D-74172 Neckarsulm 86 / 161... - Seite 87 ► Drücken Sie F3, um die Messung zu speichern. Siehe auch Kapitel 7.7 Messergebnisse speichern, S. 57. ► Drücken Sie die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.8 Messergebnisse ausdrucken, S. 59. MRU GmbH, D-74172 Neckarsulm 87 / 161...
-
Seite 88: Option: Co-Feststoffmessung
S. 33. ► Drücken Sie OK. Die Messung wird gestartet. ► Drücken Sie gegebenenfalls die Menütaste, um das Messfenster nach ihren Bedürfnissen zu konfigurieren. Siehe auch Kapitel 5.13 Messfenster konfigurieren, S.36. MRU GmbH, D-74172 Neckarsulm 88 / 161... -
Seite 89: Filtereinheit Für Die Feststoffmessung (# 11153)
Verbindung zwischen dem Ausgang der Filtereinheit und dem Eingang des Kondensatabscheiders. Da die Aktivkohle, die sich in der Filtereinheit befindet, NO absorbiert, ist diese Messung zusam- men mit der Filtereinheit nicht möglich. MRU GmbH, D-74172 Neckarsulm 89 / 161... -
Seite 90: Wartung
Klammer einsetzen und nach der folgenden Zeichnung zu verschlauchen. Für diese Arbeit Schutzkleidung tragen, das Granulat kann schwach säurehaltig sein. Das alte Granulat ist Sondermüll. MRU verpflichtet sich, alle von uns gelieferten Sondermüllteile, welche nicht auf dem entsorgt werden können, zurückzunehmen. Die Rücklieferung muss für uns kostenfrei erfolgen. - Seite 91 Bedienungsanleitung SPECTRA MRU GmbH, D-74172 Neckarsulm 91 / 161...
-
Seite 92: Option: Feuchtemessung Mit Hygrometer
Buchse des SMARTplus Adapters. ► Ziehen Sie vor der Messung die Abdeckungskappe vom Hygrometer ► Gehen Sie in das Menü Messung. ► Wählen Sie AUX-Feuchte. ► Drücken Sie OK. Das Menü AUX-Feuchtemessung erscheint. MRU GmbH, D-74172 Neckarsulm 92 / 161... -
Seite 93: Option: Lecksuche (Externe Hc-Sonde)
► Gehen Sie in das Menü Messung. ► Wählen Sie Lecksuche (ext. Sonde) ► Drücken Sie OK. Das Menü Lecksuche (ext. Sonde) erscheint. Eine Aufwärmphase startet. Nach Ablauf der Aufwärmphase können Sie die Lecksuche begin- nen. MRU GmbH, D-74172 Neckarsulm 93 / 161... - Seite 94 Bei einer Verwendung zur reinen Lecksuche (Maximal- wertsuche) reicht eine Funktionskontrolle des Messge- rätes z.B. über einen Stoß aus einer Prüfflasche. Eine langfristig gleichbleibende Anzeigegenauigkeit wird aber ausschließlich durch einen jährlichen Abgleich des Messgerätes sichergestellt. MRU GmbH, D-74172 Neckarsulm 94 / 161...
-
Seite 95: Option: Strömungsgeschwindigkeit Mit Flügelrad/Anemometer
► Stecken Sie den Anschlussstecker des Flügelrads/Anemometers in die entsprechende Buchse des SMARTplus Adapters. 15.1. Menü AUX-Anemometer öffnen ► Gehen Sie in das Menü Messung. ► Wählen Sie AUX-Anemometer. ► Drücken Sie Ok. Das Menü AUX-Anemometer erscheint. MRU GmbH, D-74172 Neckarsulm 95 / 161... -
Seite 96: Einheiten Und Querschnitt Festlegen
Angabe von Abmessungen entfällt. Das Flügel- rad/Anemometer wird an der Haube angebracht (Strömungsrichtung beachten) und die Haube wird auf den Ein- bzw. Auslass des Strömungska- nals gesetzt. ► Drücken Sie F2 Das Menü AUX-Anemometer erscheint. MRU GmbH, D-74172 Neckarsulm 96 / 161... -
Seite 97: Messung Durchführen
► Drücken F1. Die Messung wird gestoppt. ► Drücken Sie gegebenenfalls die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.8 Messergebnisse ausdrucken, S. 59. MRU GmbH, D-74172 Neckarsulm 97 / 161... -
Seite 98: Option: Leitungsprüfungen Nach Trgi/Trf
Die Option Leitungsprüfung (TRGI) beinhaltet folgende Prüfungen: • Vorprüfung an Gasleitungen nach TRGI G 600 • Dichtheitsprüfung an Gasleitungen nach TRGI G 600 • Gebrauchsfähigkeits- / Leckmengenmessung nach TRGI G 600, inkl. Ermittlung des Leitungsvolumens MRU GmbH, D-74172 Neckarsulm 98 / 161... -
Seite 99: Menü Leitungsprüfungen Öffnen
Anschließend darf der Prüfdruck in einer Prüfdauer von 10 min. nicht fallen. Während der Prüfung ist die Leitung optisch zu kontrollieren und Löt- und Schweißstellen auch mechanisch zu belasten. Die Verbindung der zu prüfenden Gasleitung mit einer gasführenden Leitung ist verboten. MRU GmbH, D-74172 Neckarsulm 99 / 161... -
Seite 100: Anschlussschema Belastungsprüfung Nur Verbraucherseite
Auf den folgenden Seiten werden verschiedene Anschlussmöglichkeiten an Gasinstallationen aufgeführt. Anschlussschema Belastungsprüfung nur Verbraucherseite Artikel Nr. Bezeichnung 59148 Prüfstopfen 59074 Y-Verteiler mit Kugelhahn und Schlauch 59072 Handpumpe 59076 Schlauch vom Gerät zum Verteiler Messgerät MRU GmbH, D-74172 Neckarsulm 100 / 161... -
Seite 101: Anschlussschema Belastungsprüfung Verbraucher - Und
Anschlussschema Belastungsprüfung Verbraucher – und Gasversorger- seite Artikel Nr. Bezeichnung 59148 Prüfstopfen (2x) 59074 Y-Verteiler mit Kugelhahn und Schlauch 59072 Handpumpe 59076 Schlauch vom Gerät zum Verteiler 59320 Y-Verteiler ohne Kugelhahn mit Schlauch Messgerät MRU GmbH, D-74172 Neckarsulm 101 / 161... -
Seite 102: Einstellungen Vornehmen
Y-Verteiler Luft ins System. Bei einem Druck von 1 bar wird die Farbe des Balkens grün. ► Schließen Sie den Kugelhahn am Y-Verteiler. ► Drücken Sie F1. Die Anpassungsphase wird gestartet. MRU GmbH, D-74172 Neckarsulm 102 / 161... -
Seite 103: Anpassungsphase
Eine sinkende Temperatur während der Messung kann die Ursache für einen kleinen Druckabfall sein. Eine automatische Kompensation der Druckanzeige findet nicht statt. Nach Ablauf der eingestellten Prüfdauer wird automatisch das Er- gebnis angezeigt. MRU GmbH, D-74172 Neckarsulm 103 / 161... -
Seite 104: Ergebnis
► Drücken Sie gegebenenfalls die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.8 Messergebnisse ausdrucken, S. 59. ► Drücken Sie F2, um die Messung zu speichern. Siehe auch Kapitel 7.7 Messergebnisse speichern, S. 57. MRU GmbH, D-74172 Neckarsulm 104 / 161... -
Seite 105: Dichtheitsprüfung Durchführen
Anpasszeit und eine Mindest- prüfdauer eingehalten werden. Leitungsvolumen Beruhigungsphase Prüfdauer <100l 10 min 10 min >=100 <200l 30 min 20 min >=200l 60 min 30 min Auf den folgenden Seiten werden verschiedene Anschlussmöglichkeiten an Gasinstallationen aufgeführt. MRU GmbH, D-74172 Neckarsulm 105 / 161... -
Seite 106: Anschlussschema Dichtheitsprüfung Nur Verbraucherseite
Bedienungsanleitung SPECTRA Anschlussschema Dichtheitsprüfung nur Verbraucherseite Artikel Nr. Bezeichnung 59148 Prüfstopfen 59074 Y-Verteiler mit Kugelhahn und Schlauch 59071 Pumpball mit Ablassventil und Ausgleichsblase 59076 Schlauch vom Gerät zum Verteiler Messgerät MRU GmbH, D-74172 Neckarsulm 106 / 161... -
Seite 107: Anschlussschema Dichtheitsprüfung Verbraucher- Und Gasversorgerseite
Anschlussschema Dichtheitsprüfung Verbraucher- und Gasversorgerseite Artikel Nr. Bezeichnung 59148 Prüfstopfen (2x) 59074 Y-Verteiler mit Kugelhahn und Schlauch 59076 Pumpball mit Ablassventil und Ausgleichsblase 59071 Schlauch vom Gerät zum Verteiler 59320 Y-Verteiler ohne Kugelhahn mit Schlauch Messgerät MRU GmbH, D-74172 Neckarsulm 107 / 161... -
Seite 108: Leitungsvolumen Wählen
► Wählen Sie den gewünschten Bereich des Leitungsvolumen aus. Die Zeiten für die Anpassungsphase und den Prüfvorgang wird automatisch anhand des gewählten Leitungsvolumens vorgege- ben. ► Drücken Sie F1. Das Menü Dichtheitsprüfung erscheint. Sie können jetzt Druck beaufschlagen. MRU GmbH, D-74172 Neckarsulm 108 / 161... -
Seite 109: Druck Beaufschlagen
Die Restzeit der Anpassungsphase wird im Display angezeigt. ► Drücken Sie F1, um die Anpassungsphase zu überspringen. ► Drücken Sie F3, um sich den Temperaturverlauf anzuzeigen. Nach Ablauf der eingestellten Dauer für die Anpassungsphase wird die Dichtheitsprüfung automatisch gestartet. MRU GmbH, D-74172 Neckarsulm 109 / 161... -
Seite 110: Dichtheitsprüfung
► Drücken Sie gegebenenfalls die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.8 Messergebnisse ausdrucken, S. 59. ► Drücken Sie F2, um die Messung zu speichern. Siehe auch Kapitel 7.7 Messergebnisse speichern, S. 57 MRU GmbH, D-74172 Neckarsulm 110 / 161... -
Seite 111: Gebrauchsfähigkeitsprüfung
Auch eine dichte Gasleitung kann nicht gebrauchsfähig sein! Der bauli- che Zustand ist mit zu bewerten! Bei einem Gasgeruch gibt es nur noch undicht. Die Gebrauchsfähigkeitsabstufungen dürfen hier nicht mehr angewandt werden. Auf den folgenden Seiten werden verschiedene Anschlussmöglichkeiten an Gasinstallationen aufgeführt. MRU GmbH, D-74172 Neckarsulm 111 / 161... -
Seite 112: Gebrauchsfähigkeitsprüfung Nur Verbraucherseite
Gebrauchsfähigkeitsprüfung nur Verbraucherseite 108 ml = Spritze auf Anschlag Artikel Nr. Bezeichnung 59148 Prüfstopfen 59074 Y-Verteiler mit Kugelhahn und Schlauch 59076 Schlauch vom Gerät zum Verteiler 59038 Stecktülle 50482 Silikonschlauch 61499 Kunststoffspritze Messgerät MRU GmbH, D-74172 Neckarsulm 112 / 161... -
Seite 113: Gebrauchsfähigkeitsprüfung Ohne Demontierten Gaszähler
Gebrauchsfähigkeitsprüfung ohne demontierten Gaszähler 108 ml = Spritze auf Anschlag Artikel Nr. Bezeichnung 59387 Prüfstutzen 50482 Silikonschlauch 59074 Y-Verteiler mit Kugelhahn und Schlauch 59076 Schlauch vom Gerät zum Verteiler 50482 Silikonschlauch 61499 Kunststoffspritze 59038 Stecktülle Messgerät MRU GmbH, D-74172 Neckarsulm 113 / 161... -
Seite 114: Gebrauchsfähigkeitsprüfung Ohne Demontierten Gaszähler (Anschlusset Klein)
59076 Schlauch vom Gerät zum Ver- Bei einer Volumenbe- teiler stimmung mit der mit- 50482 Silikonschlauch 61499 Kunststoffspritze gelieferten Spritze kann 59038 Stecktülle der entstehende Druck Messgerät am Drucksensor leicht über 100hPa steigen. MRU GmbH, D-74172 Neckarsulm 114 / 161... -
Seite 115: Luft
Bedienungsanleitung SPECTRA Gebrauchsfähigkeitsprüfung nur Verbraucherseite für Prüfung mit Luft Artikel Nr. Bezeichnung 59148 Prüfstopfen 59074 Y-Verteiler mit Kugelhahn und Schlauch 59076 Schlauch vom Gerät zum Verteiler 59071 Pumpball mit Ablassventil und Ausgleichsblase Messgerät MRU GmbH, D-74172 Neckarsulm 115 / 161... -
Seite 116: Gebrauchsfähigkeitsprüfung Verbraucher- Und Gasversorgerseite Für Prüfung Mit Luft
Gebrauchsfähigkeitsprüfung Verbraucher- und Gasversorgerseite für Prü- fung mit Luft Artikel Nr. Bezeichnung 59148 Prüfstopfen (2) 59074 Y-Verteiler mit Schlauch 59076 Schlauch vom Gerät zum Verteiler 59320 Y-Verteiler ohne Kugelhahn 59071 Pumpball mit Ablassventil und Ausgleichsblase Messgerät MRU GmbH, D-74172 Neckarsulm 116 / 161... -
Seite 117: Menü Gebrauchsfähigkeitsprüfung Öffnen
Volumens (Spritze) aus dem geschlossenen Lei- tungssystem statt Siehe hierzu Kapitel Leitungsvolumen automatisch bestimmen, S. 118. • Bestimmung des Leitungsvolumens mit optionaler Blackbox (TRGI) Siehe hierzu Kapitel Leitungsvolumen automatisch mit Blackbox (TRGI) bestimmen, S. 119. MRU GmbH, D-74172 Neckarsulm 117 / 161... -
Seite 118: Leitungsvolumen Manuell Eingeben
Bei einem Anschlussschema nach Gebrauchsfähigkeitsprüfung ohne demontierten Gaszähler kann mit einem Druck 1 dem Betriebsdruck entsprechend (23mbar) gestartet werden. ► Gehen Sie nach den Anweisungen im Display vor ► Gehen Sie nach den Anweisungen im Display vor MRU GmbH, D-74172 Neckarsulm 118 / 161... -
Seite 119: Leitungsvolumen Automatisch Mit Blackbox (Trgi) Bestimmen
In diesem Fall ist mit der Taste rechts der „Inhalt der Spritze“ zu erhöhen und ein weiteres Spritzenvolumen zu entnehmen. ► Fahren Sie mit dem Kapitel Weitere Parameter eingeben, S. 121 fort. Leitungsvolumen automatisch mit Blackbox (TRGI) bestimmen Anschlussschema / Verschlauchungsbeispiel der optionalen Blackbox TRGI MRU GmbH, D-74172 Neckarsulm 119 / 161... - Seite 120 Warten Sie bis die Volumenbestimmung abgeschlossen ist. Nachdem die Volumenbestimmung abgeschlossen ist, erscheint eine Meldung. ► Schließen Sie den Kugelhahn. ► Drücken Sie OK. ► Fahren Sie mit dem Kapitel Weitere Parameter eingeben, S. 121 fort. MRU GmbH, D-74172 Neckarsulm 120 / 161...
-
Seite 121: Weitere Parameter Eingeben
15 mbar - 100 mbar / Standard 23 mbar Medium Luft / Methan Anpassungszeit min 1-80 min / Standard 5 min Prüfdauer min 1-20 min / Standard 1 min P-abs [hPa] 800 – 1200 hPa / Standard 1013 MRU GmbH, D-74172 Neckarsulm 121 / 161... -
Seite 122: Druck Beaufschlagen
Die Restzeit der Anpassungsphase wird im Display angezeigt. ► Drücken Sie F1, um die Anpassungsphase zu überspringen. ► Drücken Sie F3, um sich den Temperaturverlauf anzuzeigen. Nach Ablauf der eingestellten Dauer für die Anpassungsphase wird die Gebrauchsfähigkeitsprüfung automatisch gestartet. MRU GmbH, D-74172 Neckarsulm 122 / 161... -
Seite 123: Gebrauchsfähigkeitsprüfung
► Drücken Sie F2, um die Messung zu speichern. Siehe auch Kapitel 7.7 Messergebnisse speichern, S. 57 Eine Meldung „Ist die Sichtprüfung in Ordnung“ erscheint. ► Bestätigen Sie, ob die Sichtprüfung in Ordnung ist. MRU GmbH, D-74172 Neckarsulm 123 / 161... -
Seite 124: Leitungsprüfungen Trgi 50 Mbar
„Wasser“ gewählt, so muss der externe Drucksensor (5 bar, 25 bar oder 40 bar) verwendet werden. ► Gehen Sie in das Menü Leitungsprüfungen. Siehe auch Kapitel Menü Leitungsprüfungen öffnen, S. 99. ► Wählen Sie Leitungsprüfung. ► Drücken Sie Ok. MRU GmbH, D-74172 Neckarsulm 124 / 161... -
Seite 125: Einstellungen Vornehmen
Nachdem Sie die Einstellungen vorgenommen haben, können Druck beaufschlagen. Druck beaufschlagen In diesem Fenster wird der zu prüfende Leitungsabschnitt mit dem Prüf- druck beaufschlagt. ► Beaufschlagen Sie den Solldruck. ► Drücken Sie F1. Die Anpassungsphase wird gestartet. MRU GmbH, D-74172 Neckarsulm 125 / 161... -
Seite 126: Anpassungsphase
Eine sinkende Temperatur während der Messung kann die Ursache für einen kleinen Druckabfall sein. Eine automatische Kompensation der Druckanzeige findet nicht statt. Nach Ablauf der eingestellten Prüfdauer wird automatisch das Er- gebnis angezeigt. MRU GmbH, D-74172 Neckarsulm 126 / 161... -
Seite 127: Ergebnis
Druckprüfung im Niederdruckbereich (bis 1 bar (interner Sensor) Druckprüfung im Mitteldruckbereich (bis max. 2,5 bar externen Senso- ren) Druckprüfung im Bereich Gewerbe und Industrie Druckprüfung bis max. 4 bar (Gasphasenrohrleitungen) Bereich Rohrleitungen in der Flüssigphase Druckprüfungen bis max. 28 bar MRU GmbH, D-74172 Neckarsulm 127 / 161... -
Seite 128: Dichtheitsprüfung
Menü Festigkeitsprüfung (TRF) öffnen ► Gehen Sie in das Menü Leitungsprüfungen. Siehe auch Kapitel Menü Leitungsprüfungen öffnen, S. 99. ► Wählen Sie Festigkeitsprüfung (TRF). ► Drücken Sie OK. Das Menü Sensorauswahl erscheint. MRU GmbH, D-74172 Neckarsulm 128 / 161... -
Seite 129: Sensor Auswählen
Das Menü Festigkeitsprüfung erscheint. Einstellungen vornehmen ► Drücken Sie F2. Das Menü Einstellungen erscheint. ► Stellen Sie die gewünschten Werte für ein. Nachdem Sie die Einstellungen vorgenommen haben, können Druck beaufschlagen. MRU GmbH, D-74172 Neckarsulm 129 / 161... -
Seite 130: Druck Beaufschlagen
Die Restzeit der Anpassungsphase wird im Display angezeigt. ► Drücken Sie F1, um die Anpassungsphase zu überspringen. ► Drücken Sie F3, um sich den Temperaturverlauf anzuzeigen. Nach Ablauf der eingestellten Dauer für die Anpassungsphase wird die Festigkeitsprüfung automatisch gestartet. MRU GmbH, D-74172 Neckarsulm 130 / 161... -
Seite 131: Festigkeitsprüfung
► Drücken Sie gegebenenfalls die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.8 Messergebnisse ausdrucken, S. 59. ► Drücken Sie F2, um die Messung zu speichern. Siehe auch Kapitel 7.7 Messergebnisse speichern, S. 57 MRU GmbH, D-74172 Neckarsulm 131 / 161... -
Seite 132: Dichtheitsprüfung (Trf)
Das Menü Dichtheitsprüfung erscheint. Einstellungen vornehmen ► Drücken Sie F2. Das Menü Einstellungen erscheint. ► Stellen Sie die gewünschten Werte für ein. Nachdem Sie die Einstellungen vorgenommen haben, können Druck beaufschlagen. MRU GmbH, D-74172 Neckarsulm 132 / 161... -
Seite 133: Druck Beaufschlagen
Die Restzeit der Anpassungsphase wird im Display angezeigt. ► Drücken Sie F1, um die Anpassungsphase zu überspringen. ► Drücken Sie F3, um sich den Temperaturverlauf anzuzeigen. Nach Ablauf der eingestellten Dauer für die Anpassungsphase wird die Dichtheitsprüfung automatisch gestartet. MRU GmbH, D-74172 Neckarsulm 133 / 161... -
Seite 134: Dichtheitsprüfung
► Drücken Sie gegebenenfalls die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.8 Messergebnisse ausdrucken, S. 59. ► Drücken Sie F2, um die Messung zu speichern. Siehe auch Kapitel 7.7 Messergebnisse speichern, S. 57 MRU GmbH, D-74172 Neckarsulm 134 / 161... -
Seite 135: Zubehör
Y-Verteiler ohne Kugelhahn 59320 Kunststoffspritze 100 ml für Volumenbestimmung 61499 0,5 m transparenter Silikonschlauch 6 x 2 mm (2 x) 50482 Stecktülle NW 5 mit Nippel 6 mm Messing vernickelt (2 x) 59038 MRU GmbH, D-74172 Neckarsulm 135 / 161... -
Seite 136: Weiteres Zubehör
# 59173 Adapter ¼“ mit Kupplung NW5 für Drucksensor extern # 59387 Prüfstutzen Optionen #63086 HC Sonde (Gasdetektor) # 59304 Doppel-Stecknippel NW 5 #63684 Externer Drucksensor 5 bar # 63685 Externer Drucksensor 25 bar # 63686 Externer Drucksensor 40 bar MRU GmbH, D-74172 Neckarsulm 136 / 161... -
Seite 137: Technische Daten Der Option Trgi / Trf
± 0,2 l/h oder ± 5 % vom Mess- wert, der jeweils größere Wert gilt Weitere Daten Maximal prüfbares 250 l Leitungsvolumen Betriebszeit mit vollgeladenem ca. 35 h (im Druckmessbetrieb Akku ohne laufende Pumpe) Umgebungsluftdruck 860-1080 mbar Messmedium nichtagressive Gase MRU GmbH, D-74172 Neckarsulm 137 / 161... -
Seite 138: Option: Durchflussüberwachung
Folgende Fehler können die Ursache sein: • Filter verstopft • Schlauchleitung abgeknickt • Pumpe defekt Die Messung wird unterbrochen; es wird empfohlen, die Filterelemente zu überprüfen. Falls diese Filterelemente in Ordnung sind, bitte den Kundendienst aufsuchen. MRU GmbH, D-74172 Neckarsulm 138 / 161... -
Seite 139: Option: Externer Drucksensor
Die aktuellen Parameter sind bereits für die bekannten 5, 25 u. 40 bar Sensoren hinterlegt. Es sind keine weiteren Einstellungen notwendig. (Für „unbekannte“ Sensoren kann eine „freie Konfiguration“ gewählt werden.) Nach Parameterwahl muss noch eine Nullpunktnahme (F2) durchgeführt werden. MRU GmbH, D-74172 Neckarsulm 139 / 161... -
Seite 140: Option: Messautomatik Inkl. Datenloggerfunktion
► Drücken Sie die Kontextmenütaste. Eine Auswahlliste erscheint. ► Wählen Sie Messautomatik. ► Drücken Sie Ok. Das Menü Messautomatik erscheint. ► Stellen Sie die gewünschten Werte ein und wählen Sie die Gewünschte Anlage aus. MRU GmbH, D-74172 Neckarsulm 140 / 161... - Seite 141 Nach Ablauf der eingestellten Messdauer stoppt die Messung au- tomatisch. ► Drücken Sie F2, um die Messung zu speichern. Siehe auch Kapitel 7.7Messergebnisse speichern; S.57. Zum Exportieren von Messungen siehe auch Kapitel Messungen exportieren, S: 71. MRU GmbH, D-74172 Neckarsulm 141 / 161...
-
Seite 142: Option: Feuerungsautomat
Bei Feuerungsautomaten der Type LMG verwenden Sie dazu bitte den beiliegenden Kunststoffadapter. Feuerungsautomat wählen ► Wählen Sie Feuerungsautomat. ► Drücken Sie OK. Das Menü Feuerungsautomat auswählen erscheint. ► Wählen Sie den gewünschten Feuerungsautomaten aus. MRU GmbH, D-74172 Neckarsulm 142 / 161... -
Seite 143: Honeywell-Satronic Feuerungsautomaten
Messgerät und Feuerungsautomat verbinden Gehen Sie mit eingeschaltetem Messgerät in das „Messmenü“. Stecken Sie das mitgelieferte Verbindungskabel in den AUX-Anschluss des Messgerätes und am Feuerungsautomaten in den Entstörknopf (sollte spürbar einrasten). Feuerungsautomat wählen MRU GmbH, D-74172 Neckarsulm 143 / 161... -
Seite 144: Allgemeine Erläuterungen
Fehler (Hardwaredefekte) von Feuerungsautomaten, wie z.B. EEPROM defekt, Checksumme falsch. Rückstellen von Fehlerstatistik Entstörknopf am Feuerungsauto- und Fehlerspeicher maten > 9 sec. drücken. Danach werden die Fehlerstatistik und der Fehlerspeicher auf „0“ gesetzt. MRU GmbH, D-74172 Neckarsulm 144 / 161... -
Seite 145: Kompatible Gasfeuerungsautomaten
• LMO44.255A2 • LMO84.110A2B DKG (Honeywell/Satronik) Die DKGs können nur mit dem Messgerät kommunizieren, wenn sie in der Störstellung stehen, d.h. das Auslesen ist nur in der Störstellung möglich. Die Betriebsstellung wird nicht angezeigt. MRU GmbH, D-74172 Neckarsulm 145 / 161... -
Seite 146: Anhang
0 – 21 Vol.% Auflösung 0,1 Vol.% Genauigkeit abs. ± 0,2 Vol.% Ansprechzeit T90 < 20s Jahre erwartete Lebensdauer an Luft tolerant bis 100 % (erfordert Erholungszeit von der zweifachen Beaufschlagungszeit für CO > 20 Vol.% MRU GmbH, D-74172 Neckarsulm 146 / 161... - Seite 147 Genauigkeit abs. / vom Messwert ±2°C/ 0,5% Abgastemperatur (mit MRU-Sonde) Messbereich mit Gasentnahmerohr aus Edel- 0 - 800°C stahl Messbereich mit Gasentnahmerohr aus 0 - 1100°C Inconel Genauigkeit abs. / vom Messwert ±2°C/ 0,5% MRU GmbH, D-74172 Neckarsulm 147 / 161...
- Seite 148 1 - 20 Luftüberschuss Messbereich 0 - 999% GI (Giftindex) Messbereich 0.0001 - 10.0 Taupunkt °C Abgasverlust qA Messbereich 0 - 99,9% Wirkungsgrad Messbereich 0 - 120% Messwerte darstellbar als Mg/Nm mg/kWh : mg/Nm MRU GmbH, D-74172 Neckarsulm 148 / 161...
-
Seite 149: Analyse Und Berechnung
[ ppm ] bez. auf brennstoffabhängigen O Bezugswert [ mg/m [ mg/kWh] [ mg/MJ] [ mg/m ] bez. auf brennstoffabhängigen O Bezugswert Weitere kontinuierlich berechnete Messgrößen Einheit ETA kondensiert Verluste Verluste kondensiert Lambda Taupunkt [°C] CO / CO ratio MRU GmbH, D-74172 Neckarsulm 149 / 161... -
Seite 150: Brennstofflisten
Brennstofflisten für weitere Länder erhält man auf Anforderung: info@mru.de 21.4. Messgerät resetten Falls das Messgerät nicht mehr reagiert, können Sie einen Reset durch- führen. ► Drücken Sie die ESC-Taste und die EIN/AUS-Taste gleichzeitig. MRU GmbH, D-74172 Neckarsulm 150 / 161... -
Seite 151: Fehlerbehandlung
- zu hoch oder gesteckt bzw. Sonden Lei- Messwerte springt Kabelbruch in der Sonden tung auf Bruch- Leitung, Kondensatbildung stellen (Wackel- an der Sondenspitze. kontakt) überprü- fen, Kondensat an der Sondenspitze abschütteln. MRU GmbH, D-74172 Neckarsulm 151 / 161... -
Seite 152: Fehlerdiagnosen Kondensatabscheider
Ausfall der Sensoren (weiß = O.K. Ausfall der Pumpe braun-schwarz = erneuern) falsche Messergebnisse Deckel, Mittelstück, Ple- Bei jedem Filter- xiglasrohr und Ver- tausch schlussstopfen sind auf Dichtigkeit nicht dicht verschlossen überprüfen. bzw. verschraubt. MRU GmbH, D-74172 Neckarsulm 152 / 161... -
Seite 153: Firmware Aktualisieren
(d.h. in kein Unterverzeichnis). ► Schalten Sie das Messgerät ein. ► Warten Sie ab bis die Nullpunktnahme beendet ist. ► Stecken Sie die vorbereitete SD-Karte in das Messgerät. Eine Meldung erscheint. MRU GmbH, D-74172 Neckarsulm 153 / 161... -
Seite 154: Neue Firmwareversion Prüfen
► Schalten Sie das Messgerät nach dem erfolgreichen Update nochmals aus. Beim nächsten Einschalten stehen alle Funktionen zur Verfügung. Neue Firmwareversion prüfen ► Gehen Sie in das Menü Extra. ► Wählen Sie Geräte-Info. ► Drücken Sie OK. MRU GmbH, D-74172 Neckarsulm 154 / 161... - Seite 155 SD-Karte korrekt gesteckt ist und führen Sie einen Reset durch, indem Sie gleichzeitig die Tasten ESC und ON betätigen). Wo bekomme ich Hilfe, falls das Update nicht erfolgreich war? Wenden sie sich an Ihren zuständigen Außendienstberater oder über Email: info@mru.de MRU GmbH, D-74172 Neckarsulm 155 / 161...
-
Seite 156: Eigenes Startlogo Anzeigen
Sie können ihr Logo auch mit einem anderen Grafikprogramm erstellen. ► Öffnen Sie das Grafikprogramm ► Passen Sie die Dateigröße an. Die Dateigröße muss 480 Pixel (Horizontal) x 800 Pixel (Vertikal) be- tragen. ► Erstellen Sie Ihr gewünschtes Logo. MRU GmbH, D-74172 Neckarsulm 156 / 161... - Seite 157 Achten Sie beim Speicher/Exportieren auf das Dateifor- mat jpg. Falls Sie ein anders Grafikprogramm als MS Paint ver- wenden müssen vor dem Export folgende Punkte ab- schalten. • Progressiv • Vorschau/Farbprofil speichern • Arithmetische Kodierung verwenden MRU GmbH, D-74172 Neckarsulm 157 / 161...
-
Seite 158: Startlogo In Messgerät Einspielen
Beachten Sie, dass es zwei Möglichkeiten gibt Ihr eigenes Startlogo zu löschen. 1. Möglichkeit ► Schalten Sie das Messgerät ein. ► Drücken Sie die ESC-Taste für zehn Sekunden, bevor das Startlogo erscheint. Ein Signalton ertönt. Das eingespielte Startlogo wurde gelöscht. MRU GmbH, D-74172 Neckarsulm 158 / 161... - Seite 159 ► Gehen Sie in das Menu Einstellungen. Siehe auch Kapitel 5.2 Einstellungen vornehmen, S. 24. ► Stecken Sie die SD-Karte mit der Datei clrlogo.jpg in das Messgerät. Das Startlogo wird gelöscht. MRU GmbH, D-74172 Neckarsulm 159 / 161...
-
Seite 160: Konformitätserklärung
Bedienungsanleitung SPECTRA 22 Konformitätserklärung MRU GmbH, D-74172 Neckarsulm 160 / 161...
